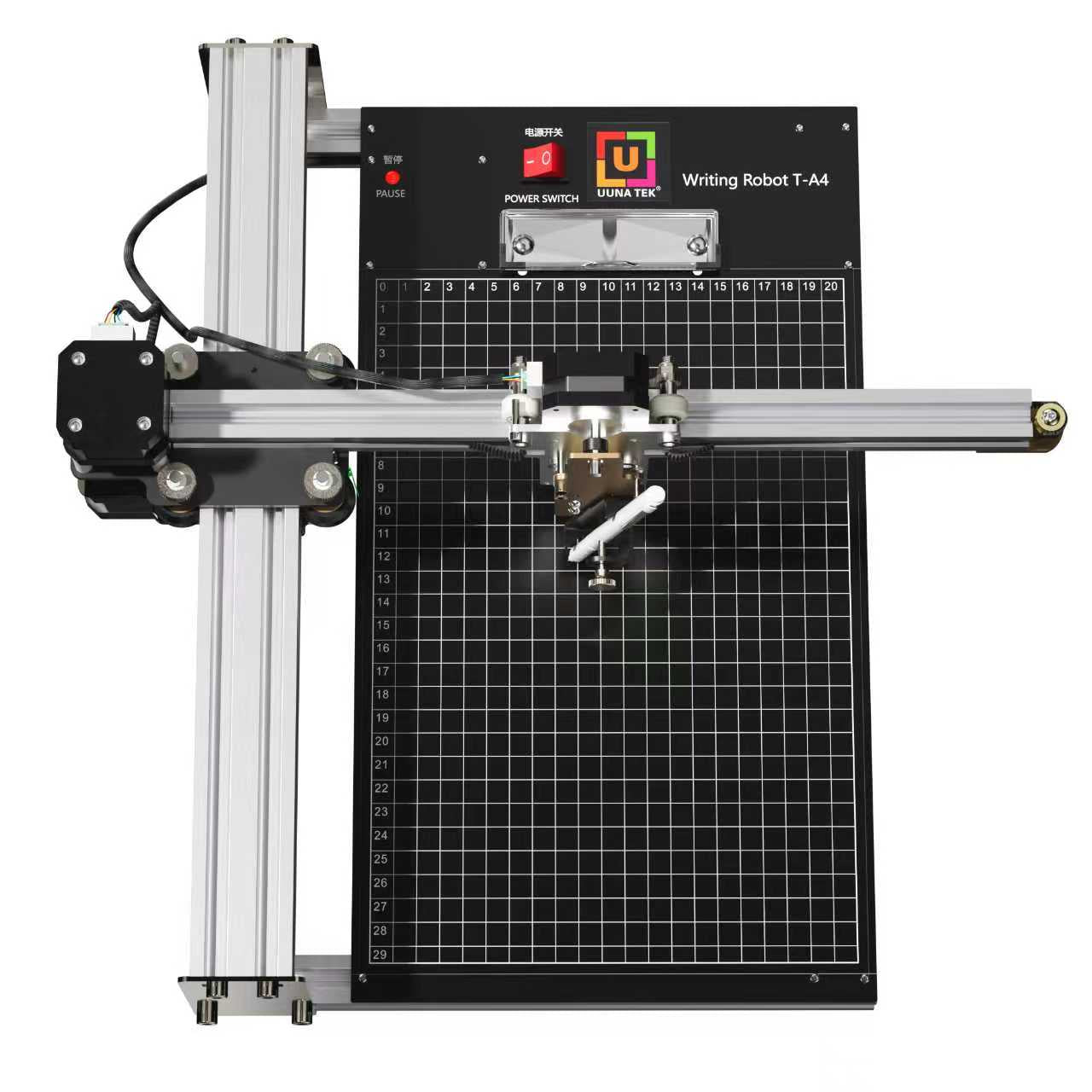

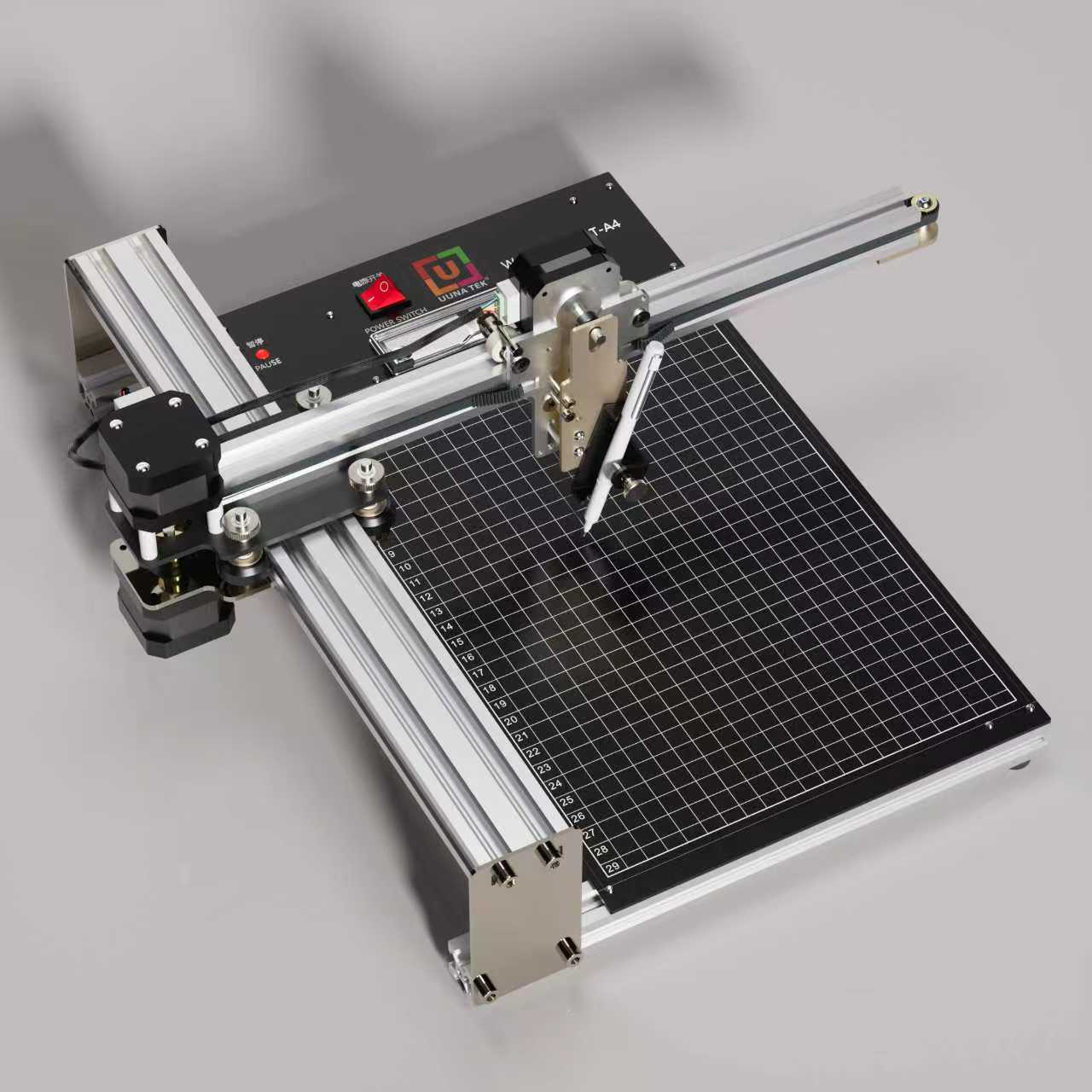

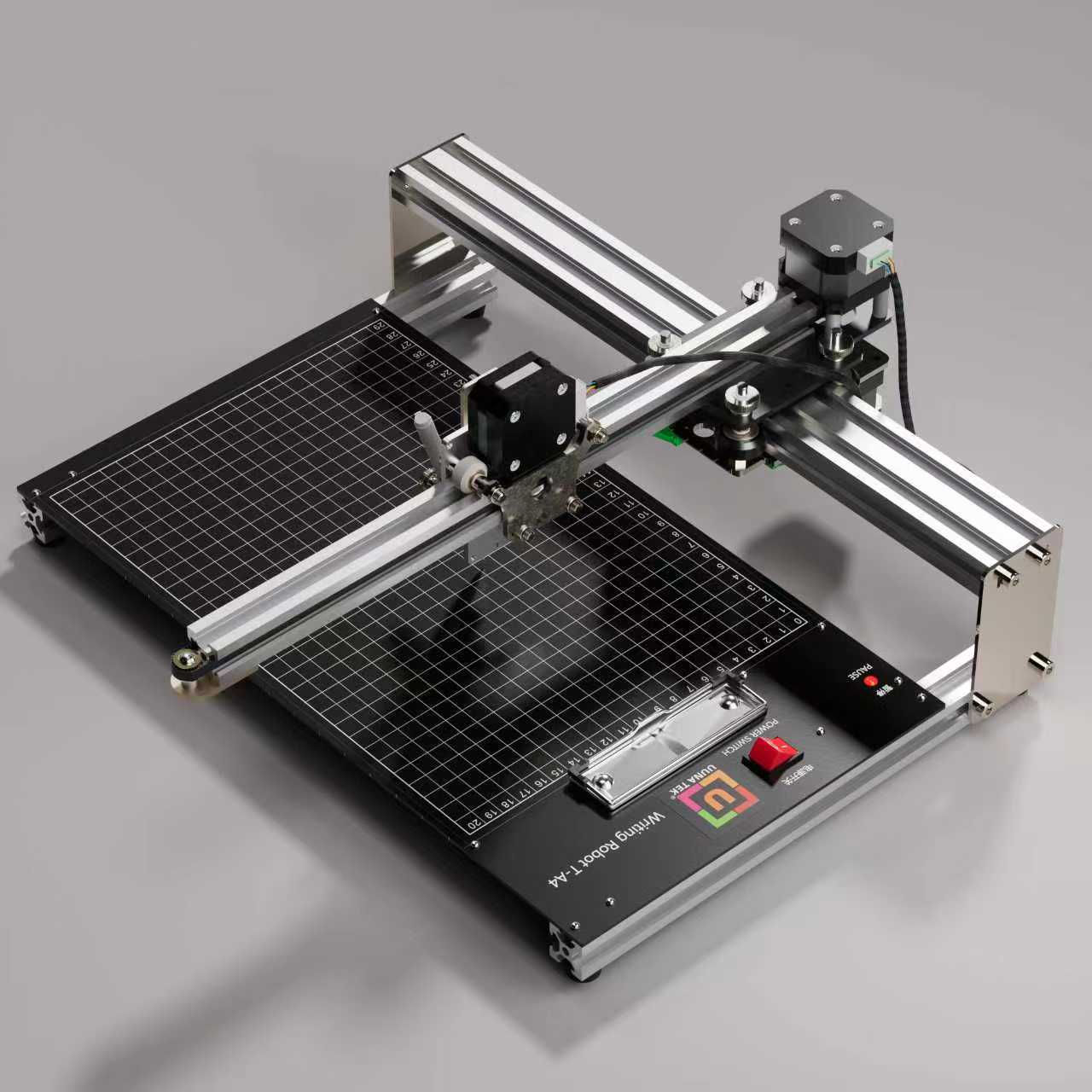

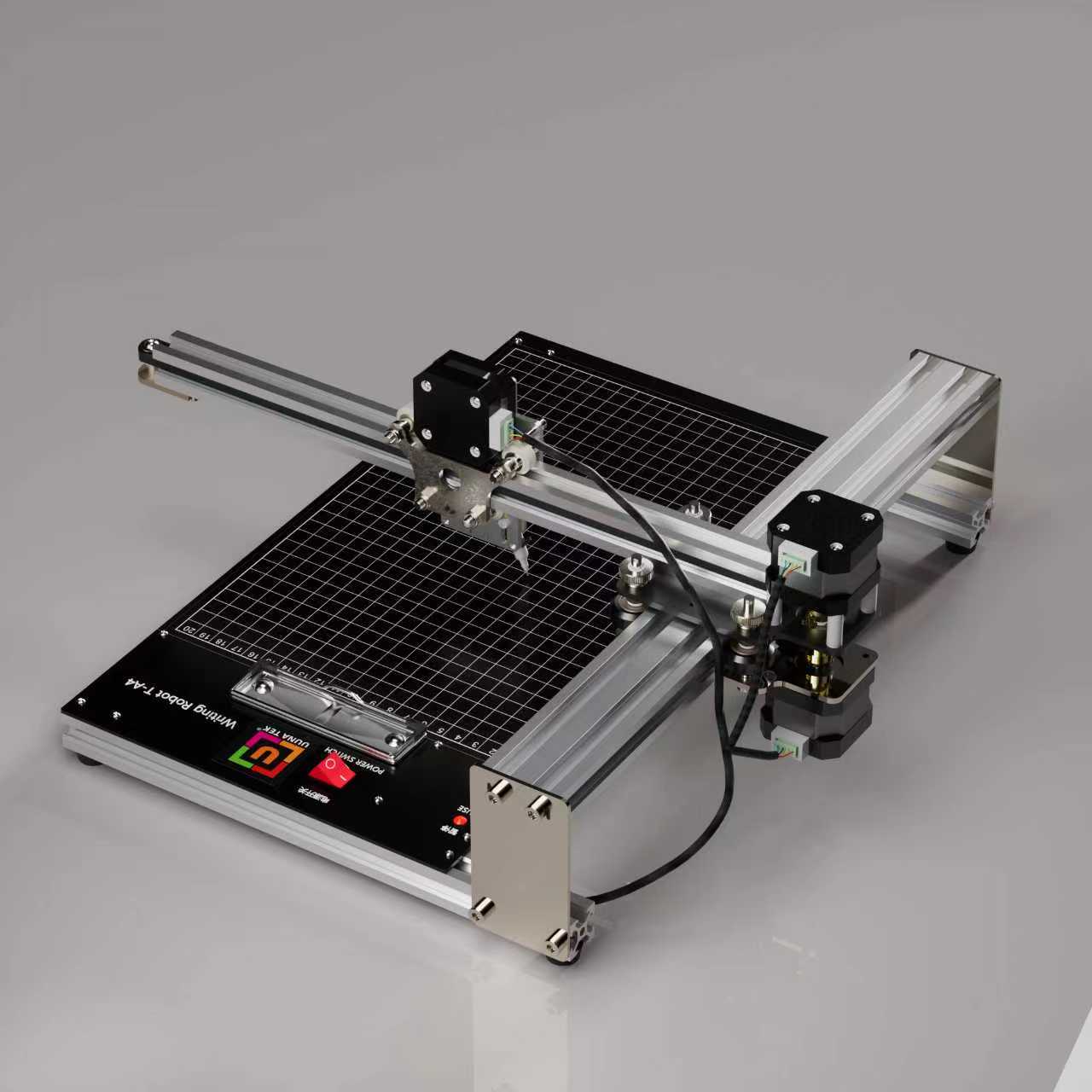

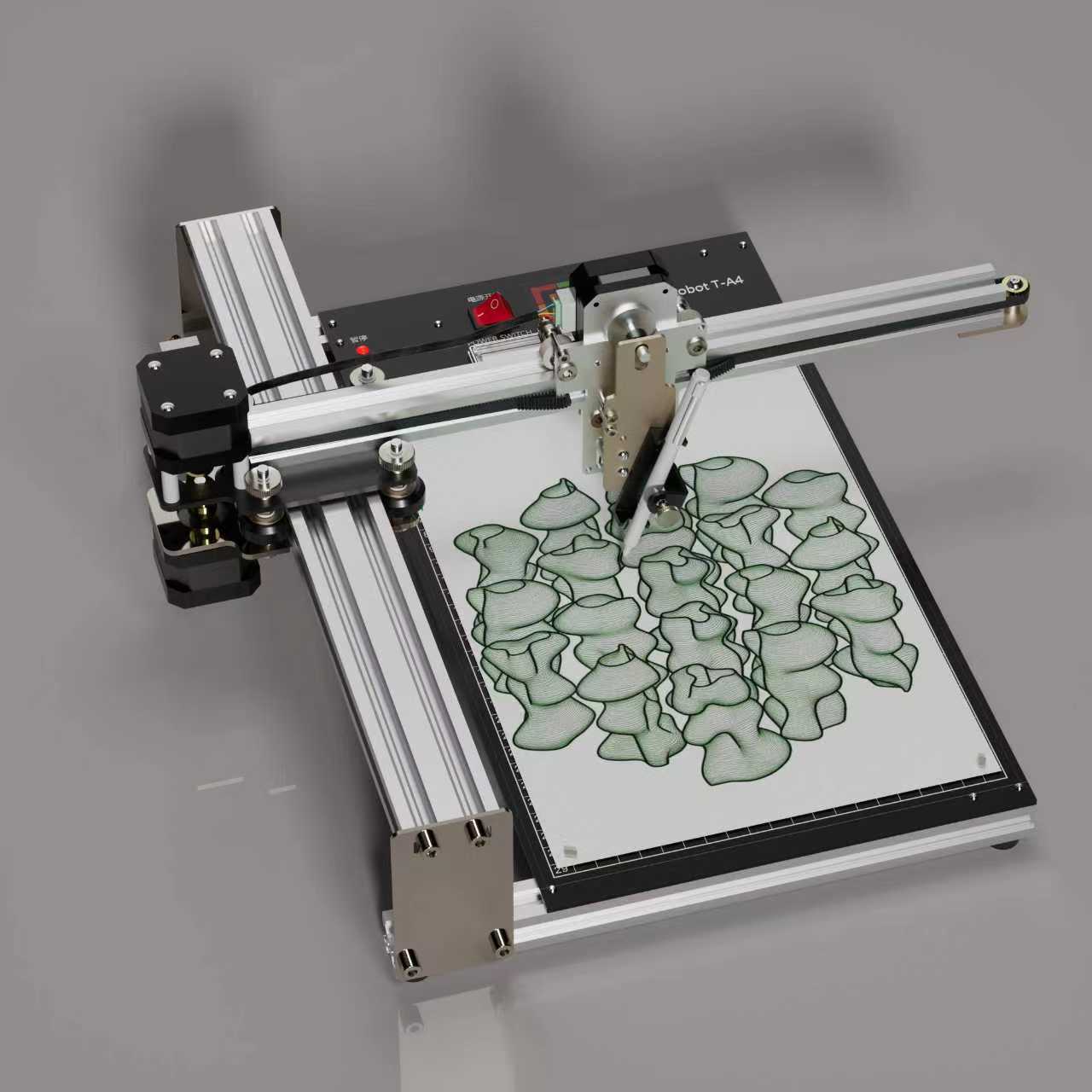

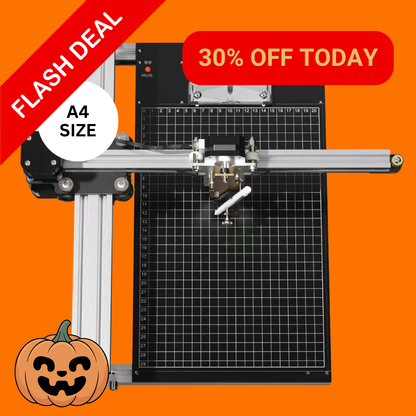

UUNA TEK® iDraw 2.0 - Zeichenroboter und Zeichenmaschine im A4-Format, der beste Stiftplotter für Einsteiger

UUNA TEK® iDraw 2.0 - Zeichenroboter und Zeichenmaschine im A4-Format, der beste Stiftplotter für Einsteiger

€445,95 EUR
€637,95 EUR €445,95 EUR
Verkauf Ausverkauft
Versandkosten werden an der Kasse berechnet.
Stecker
🎃 Spooky Bundle Deals | Get 35% OFF 🦇

Sind Sie bereit, Ihre kreativen Projekte auf die nächste Stufe zu heben? Dann ist der UUNA TEK® iDraw 2.0 - A4 Size Zeichenroboter/Zeichenmaschine/Hausaufgabenmaschine/Kalligrafieplotter/Handschriftroboter/Stiftplotter/Lasergravierer genau das Richtige für Sie. Er wurde entwickelt, um Ihre Ideen präzise und vielseitig zum Leben zu erwecken. Ganz gleich, ob Sie Künstler, DIY-Enthusiast oder Profi auf der Suche nach einem zuverlässigen Werkzeug sind - dieses hochmoderne Gerät eröffnet Ihnen grenzenlose Möglichkeiten.

Alle Details anzeigen

Shipping, Warranty & Support

🌍

Free Worldwide Shipping

Delivered anywhere in the world at no extra cost.

🔄

30-Day Easy Returns

Hassle-free returns or exchanges within 30 days.

💎

Lifetime Care Guarantee

Support for your machine for its entire lifetime.

📞

Dedicated Customer Support

Help available via email, chat, or Zoom.

🎓

Free Personal Training

Learn to set up and use your machine easily.

Hauptfunktionen

  • Universelle G-Code-Kompatibilität: Präzision nach dem Plug-and-Play-Prinzip

    Für die meisten Designer, Kalligrafen und Geschäftsinhaber benötigen Sie ein System, das nahtlos mit den Tools funktioniert, die Sie bereits kennen. Unsere Standardproduktlinie bietet vollständige Open-Source-G-Code-Kompatibilität. Das bedeutet, dass Sie Vektoren direkt aus Inkscape (mit unseren proprietären Erweiterungen), LightBurn oder Adobe Illustrator importieren, Ihren Werkzeugweg erstellen und sofort mit dem Plotten beginnen können. Keine Programmierkenntnisse erforderlich - einfach reine, industrialisierte handschriftliche Automatisierung.

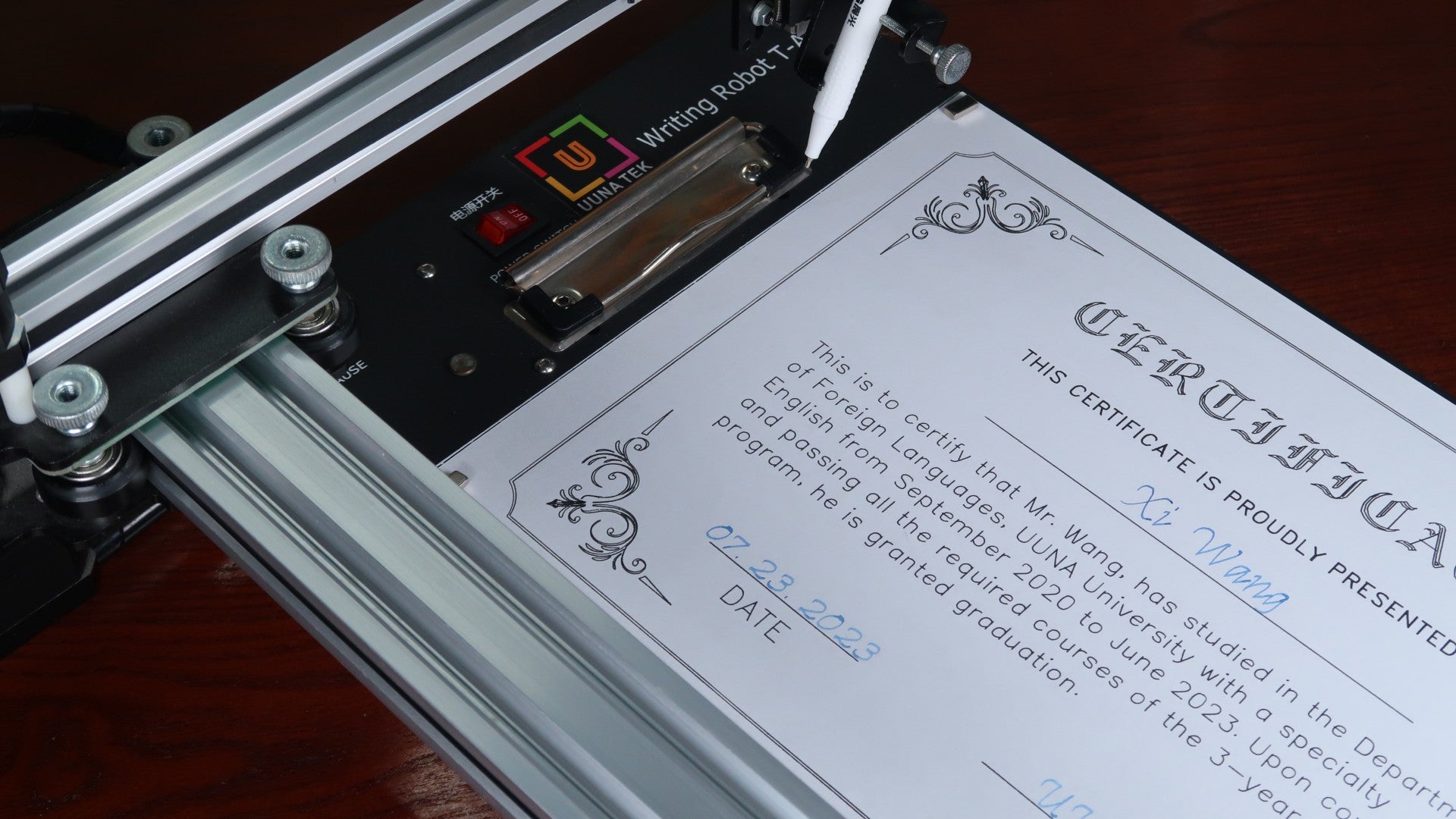

  • Müheloses Schreiben in großen Mengen mit E-Mail-Seriendruck und Unterstützung für Hershey-Schriften

    Alle UUNA TEK iDraw-Stiftplotter unterstützen den E-Mail-Seriendruck zum massenhaften Beschriften von Briefen, Umschlägen, Karten und Einladungen. Nutzen Sie Hershey-Schriftarten für eine menschenähnliche Handschrift.

  • Geschwindigkeit neu definiert - 2-mal schneller

    Unsere neueste Version ist der schnellste Handschrift-Automat und bietet eine unglaubliche Geschwindigkeitssteigerung von 200 % gegenüber dem Axidraw - die ultimative Wahl für alle, die Ergebnisse in Rekordzeit verlangen.

  • Modernste Technologie

    Angetrieben vom Motherboard Drawcore V2.0 und ausgestattet mit GRBL-kompatibler Firmware stellt es den Gipfel der Innovation dar.

  • Präzision ohne Grenzen

    Erreichen Sie eine makellose mechanische Präzision mit einer Mindestauflösung von 0,01 mm sowohl auf der Y- als auch auf der X-Achse, damit jeder Strich perfekt gelingt.

  • Vielseitige Lasergravur

    Mit Laserköpfen von 500 mW bis 2,5 W können Sie eine Vielzahl von Materialien gravieren - von Holz und Kunststoffen bis hin zu Leder und Papier.

  • Benutzerfreundliche Steuerung

    Verwalten Sie Stromstärke, Gravurgeschwindigkeit und Eingabeformate nahtlos mit den UUNA TEK 2.0 Control-Erweiterungen.

  • Einfach verbinden

    Verbinden Sie das Gerät per USB oder Bluetooth. Es ist mit einer Reihe von Betriebssystemen kompatibel, darunter Windows 7/8/10/11 oder höher, Mac OS und Linux.

Spezifikation

【Leistung & Präzision】
• Arbeitsbereich (Zeichnen): 8.5" × 11.69" (216 × 297 mm) — vollständiges US-Letter- und A4-Format
• Gravurbereich (Laser): 8.5" × 9.84" (216 × 250 mm)
• Vertikaler Stiftweg (Z-Achse): 0.39" (10 mm)
• Maximale Zeichen-/Gravurgeschwindigkeit: 0 – 196.85 in/min (0 – 5,000 mm/min)
• Mechanische Präzision: Y: 0.0004" (0.01 mm), X: 0.0004" (0.01 mm)

【Werkzeug- & Hardware-Funktionen】
• Unterstützter Stiftdurchmesser: Bis zu 0.63" (16 mm)
• Einstellbarer Stiftwinkel: 70° – 90° (Unterstützt schräge Pinsel- und Kalligrafiestifte)
• Laserleistungsoptionen: 500mW / 1500mW / 2500mW
• Laserspezifikationen: 445±5nm, fester Fokus, PWM-Steuerung (S0 - S1,000)
• Motoren: 3 * NEMA 17 (42)-Schrittmotoren
• Endschalter: Integriert (X/Y-Achse)
• Rahmenmaterialien: Industrielles Aluminiumprofil + Stahlplatte

【Physische Eigenschaften & Abmessungen】

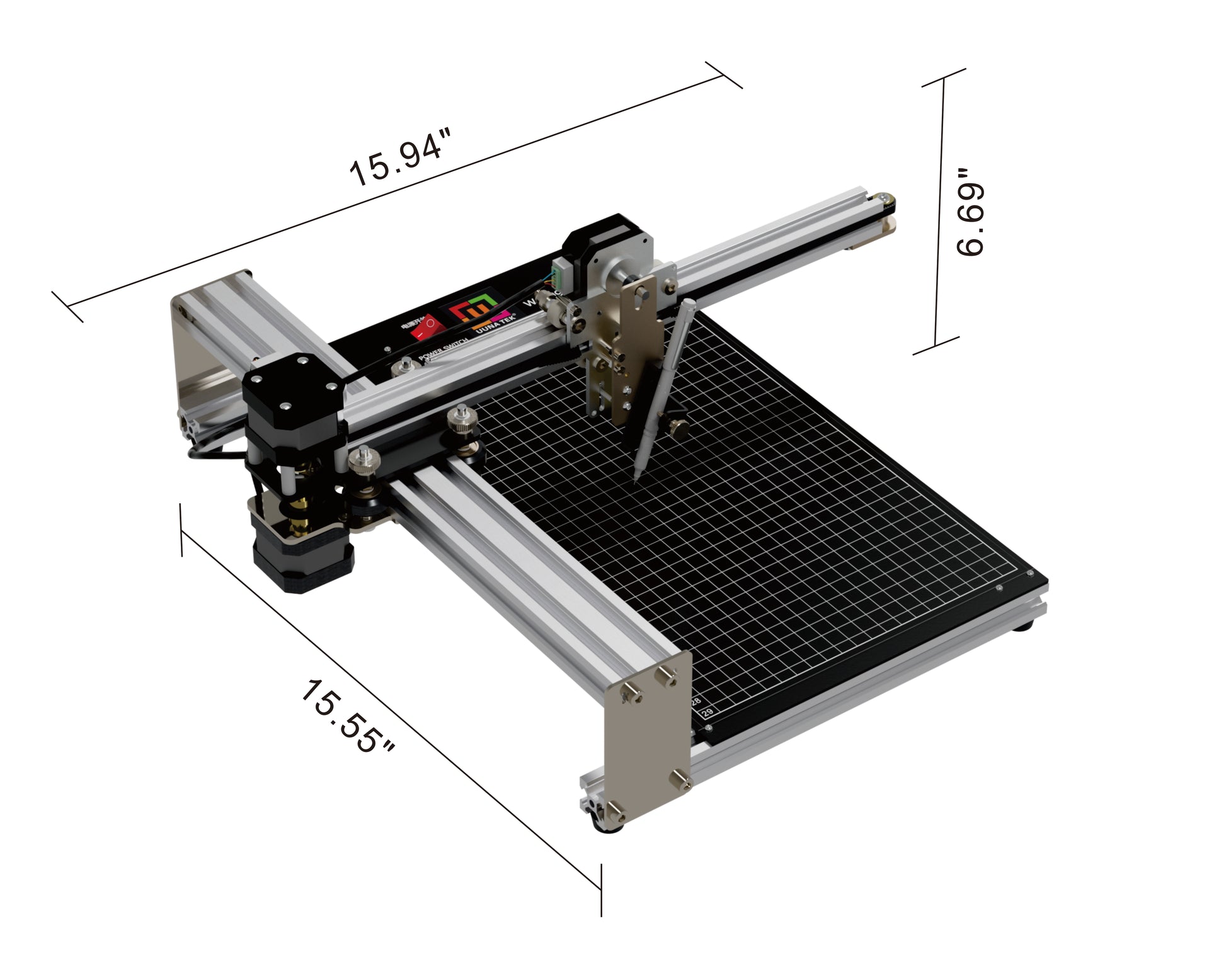

• Produktgröße: 15.75" × 15.75" × 6.30" (400 × 400 × 160 mm)
• Nettogewicht: 8.82 lbs (4 kg)

【Elektronik & Konnektivität】
• Hauptplatine: DrawCore V2.0
• Konnektivität: USB, Bluetooth
• Eingangsspannung: 110V - 220V AC (global kompatibel)
• Ausgang des Netzteils: 12V / 1A
• Betriebstemperatur: -4°F – 122°F (-20°C – 50°C)

【Software & Steuerung】
• Firmware: GRBL-kompatibel
• Steuerungssoftware / Erweiterungen: UUNA TEK 2.0 Control Extension
• Unterstützte Betriebssysteme: Windows 7/8/10/11+, macOS, Linux
• Kompatible Software: Inkscape (Schreiben/Zeichnen), LightBurn (Lasergravur)
• Unterstützte Dateiformate: SVG, JPG, JPEG, PNG, BMP, G-Code usw.

Packliste

1 X UUNA TEK iDraw 2.0 A4-Stiftplotter
1 X A4-Grundplatte
1 X Werkzeugset
1 X Schnellstartanleitung
1 X Dankeskarte

Software

Laden Sie die Inkscape-Software und die umfangreichen Dateien hier>>> herunter.

Hier finden Sie die Software für Windows, Mac und Linux sowie die Montageanleitung für die Hardware und Informationen zur Installation der Software.

Für diejenigen, die erweiterte Funktionen benötigen:

1. Wenn Sie die Funktion zum Speichern der Plot-Datei benötigen, laden Sie bitte diese Version>>> herunter.

2. Wenn Sie die Funktion zum Zusammenführen von E-Mails benötigen:

Windows: Bitte laden Sie diese Version>>> herunter.

Mac oder Linux: Bitte laden Sie diese Version>>> herunter.

3. Wenn Sie die Laserfunktion benötigen, laden Sie bitte diese Version>>> herunter.

4. Was ist, wenn ich über grundlegende Programmierkenntnisse verfüge und die ursprünglichen Parameter anpassen möchte, um die Geschwindigkeitsbegrenzung aufzuheben? Bitte laden Sie diese Version>>> herunter.

Tutorials

Für den UUNA TEK 1.0 Stiftplotter sehen Sie sich bitte hier>>> die Video-Tutorials an.

Für den UUNA TEK 2.0 Stiftplotter sehen Sie sich bitte hier>>> die Video-Tutorials an.

Für den UUNA TEK H Stiftplotter sehen Sie sich bitte hier>>> die Video-Tutorials an.

Für die Software sehen Sie sich bitte hier>>> das Video an.

Für die Laserfunktion sehen Sie sich bitte hier>>> die Video-Tutorials an.

Richtlinien

Versandrichtlinie: Alle Bestellungen werden innerhalb von 48 Geschäftsstunden bearbeitet. Alle Pakete werden mit DHL/UPS/USPS aus unseren chinesischen Lagern oder dem Amazon-Lager versendet. Die Lieferung an Ihren Zielort dauert 5-7 Geschäftstage. Während der Verkaufssaison kann es zu Verzögerungen kommen. Die vollständige Richtlinie finden Sie hier>>>

Rückgaberichtlinie: Wir gewähren auf alle Produkte eine 1-jährige Garantie. Eine kostenlose Rückgabe und Rückerstattung wird nur bei Qualitätsproblemen oder Schäden während der Lieferung angeboten. Kontaktieren Sie uns vor der Rücksendung unter support@uunatek.com. Die vollständige Richtlinie finden Sie hier>>>

FAQ

So legst du die richtige Zeichnungsgröße für iDraw 2.0-A4-Plotter fest?

Gehen Sie zur iDraw 2.0-Steuerungserweiterung und wählen Sie Optionen->Konfiguration->iDraw-Modell: iDraw A4.

Warum funktioniert meine Auto-Home-Funktion nicht richtig?

Hier sind einige Tipps zur Verwendung von Auto Home.
1. Überprüfen Sie, ob die Kabel der Kontaktschalter korrekt angeschlossen sind. Befolgen Sie dazu diese Anleitung: https://www.youtube.com/watch?v=5B4nb2k6eAc
2. Bewegen Sie den X-Achsen-Schlitten manuell so weit wie möglich nach links und prüfen Sie, ob er den Kontaktschalter der X-Achse berührt.
3. Bewegen Sie den Y-Achsen-Schlitten manuell so weit wie möglich nach hinten und prüfen Sie, ob er den Kontaktschalter der Y-Achse berührt.
4. Stellen Sie sicher, dass die Kabel ordnungsgemäß verlegt sind, damit sie sich nicht an den XY-Schlitten verfangen. Informationen zum Ordnen des Kabels der Z-Achse finden Sie in dieser Anleitung: https://www.youtube.com/watch?v=LTwPYPh3rdE

Was soll ich tun, wenn ich die rote Taste drücke und die Maschine anhält? Kann ich den Plot fortsetzen?

Ja, Sie können Ihre Arbeit fortsetzen, nachdem Sie die rote Not-Aus-Taste gedrückt haben. Nach dem Drücken hält die Maschine an und wartet auf weitere Anweisungen. Gehen Sie zum Fortfahren wie folgt vor:

  1. Öffnen Sie Ihre Inkscape-Software.
  2. Öffnen Sie das Menü Erweiterungen.
  3. Suchen Sie den Bereich Fortsetzen.
  4. Wählen Sie Fortsetzen (von der Ausgangsposition) oder Fortsetzen (ab dem Pausenpunkt), je nachdem, ob Sie von Anfang an neu beginnen oder genau am Unterbrechungspunkt fortfahren möchten.

👉 Tipp: Achten Sie immer darauf, die richtige Fortsetzungsoption entsprechend dem Fortschritt Ihres Projekts auszuwählen, um überlappende oder unvollständige Zeichnungen zu vermeiden.

Kann die Z-Achse den Arbeitsabstand einstellen?

Ja, die Z-Achse kann den Arbeitsabstand von 0 bis 10 mm einstellen.

Kann die Zeit bis zum Aufsetzen des Stifts gesteuert werden?

Ja, die Zeit zum Absetzen des Stifts kann gesteuert werden.

Unterstützt die Maschine G-Code-Befehle?

Ja, es unterstützt G-Code-Befehle. Die Firmware des Motherboards ist mit GRBL kompatibel.

Kann die Z-Achse eine Nutzlast von etwa 30–35 g (wie eine massive Stahlsonde mit Ø10 mm und 5 cm Länge) gleichmäßig anheben und herunterdrücken?

Ja, das ist möglich. Die Maschine unterstützt Lasten bis zu 200 Gramm und einen maximalen Durchmesser von 15 mm.

Falls es überhaupt möglich ist, die Einstellung dafür zu ändern, wie weit die Stifte angehoben/abgesenkt werden können?

Der Code begrenzt standardmäßig die Höhe der Z-Achse. Sie können die folgenden Einstellungen wie in den Bildern anpassen, um mehr Flexibilität zu erhalten.

1.idraw_deps>idraw2_0internal>idraw.py

Passen Sie die Höhe von 10 auf die gewünschte Höhe, beispielsweise 30, in self.options.pen_pos_up und self.options.pen_pos_down an.

Bild 1 herunterladen

2. idraw2_0.inx

Passen Sie max="10.0" auf die gewünschte Höhe an bei <param name="pen_pos_down" type="float" min="0.1" max="10.0" _gui-text="Stifthöhe: UNTEN, (mm):">5.0</param>

Bild 2 herunterladen
