UUNA TEK® iDraw 2.0 aus geöffneter Verpackung – Zeichenroboter/Zeichenmaschine/Hausaufgabenmaschine/Kalligrafieplotter/Handschriftroboter/Stiftplotter/Lasergravurgerät im A4-Format
UUNA TEK® iDraw 2.0 aus geöffneter Verpackung – Zeichenroboter/Zeichenmaschine/Hausaufgabenmaschine/Kalligrafieplotter/Handschriftroboter/Stiftplotter/Lasergravurgerät im A4-Format
Teilen
Abholverfügbarkeit konnte nicht geladen werden
Wir freuen uns, Ihnen unsere iDraw 2.0 A4-Stiftplotter-Zeichenmaschinen als geprüfte Rückläufer zu einem hervorragenden Preis anbieten zu können! Diese Maschinen wurden von Kunden zurückgesendet, die die Verpackung geöffnet, sich jedoch aus unbekannten Gründen über Amazon für eine Rückgabe entschieden haben. Seien Sie versichert: Alle Funktionen und Zubehörteile sind vollständig und wurden von unseren örtlichen Lagern gründlich überprüft.
Sind Sie bereit, Ihre kreativen Projekte auf die nächste Stufe zu heben? Dann ist der UUNA TEK® iDraw 2.0 – A4-Format Zeichenroboter/Zeichenmaschine/Hausaufgabenmaschine/Kalligrafieplotter/Handschriftroboter/Stiftplotter/Lasergravurgerät genau das Richtige für Sie. Dieses Gerät wurde entwickelt, um Ihre Ideen präzise und vielseitig zum Leben zu erwecken. Ganz gleich, ob Sie Künstler, DIY-Enthusiast oder Profi auf der Suche nach einem zuverlässigen Werkzeug sind – dieses hochmoderne Gerät eröffnet Ihnen grenzenlose Möglichkeiten.
Shipping, Warranty & Support
Free Worldwide Shipping
Delivered anywhere in the world at no extra cost.
30-Day Easy Returns
Hassle-free returns or exchanges within 30 days.
Lifetime Care Guarantee
Support for your machine for its entire lifetime.
Dedicated Customer Support
Help available via email, chat, or Zoom.
Free Personal Training
Learn to set up and use your machine easily.
Hauptmerkmale
-
Universelle G-Code-Kompatibilität: Präzision nach dem Plug-and-Play-Prinzip
Für die meisten Designer, Kalligrafen und Geschäftsinhaber benötigen Sie ein System, das nahtlos mit den Tools funktioniert, die Sie bereits kennen. Unsere Standardproduktlinie bietet vollständige Open-Source-G-Code-Kompatibilität. Das bedeutet, dass Sie Vektoren direkt aus Inkscape (mit unseren proprietären Erweiterungen), LightBurn oder Adobe Illustrator importieren, Ihren Werkzeugpfad generieren und sofort mit dem Plotten beginnen können. Keine Programmierkenntnisse erforderlich – einfach pure, industrialisierte Automatisierung handschriftlicher Arbeiten.
-
Müheloses Schreiben in großen Mengen mit E-Mail-Serienbriefen und Unterstützung für Hershey-Schriftarten
Alle UUNA TEK iDraw Stiftplotter unterstützen den E-Mail-Versand für das Schreiben von Briefen, Umschlägen, Karten und Einladungen in großen Mengen. Nutzen Sie Hershey-Schriften für eine handschriftliche Optik.
-
Geschwindigkeit neu definiert – 2-mal schneller
Unsere neueste Version ist die schnellste Handschriftmaschine und bietet eine unglaubliche Geschwindigkeitssteigerung von 200 % gegenüber dem Axidraw – die ultimative Wahl für alle, die Ergebnisse in Rekordzeit verlangen.
-
Modernste Technologie
Angetrieben vom Drawcore-V2.0-Motherboard und ausgestattet mit GRBL-kompatibler Firmware verkörpert es den Gipfel der Innovation.
-
Präzision ohne Grenzen
Erreichen Sie eine makellose mechanische Präzision mit einer Mindestauflösung von 0,01 mm sowohl auf der Y- als auch auf der X-Achse und stellen Sie sicher, dass jeder Strich nichts weniger als perfekt ist.
-
Vielseitige Lasergravur
Mit Laserköpfen von 500 mW bis 2,5 W können Sie eine Vielzahl von Materialien gravieren – von Holz und Kunststoffen bis hin zu Leder und Papier.
-
Benutzerfreundliche Steuerung
Verwalten Sie Leistungsstufe, Gravurgeschwindigkeit und Eingabeformate nahtlos mit den UUNA TEK 2.0-Steuerungs-Add-ons.
-
Mühelos verbinden
Verbindung über USB oder Bluetooth, kompatibel mit einer Reihe von Betriebssystemen, darunter Windows 7/8/10/11 oder höher, Mac OS und Linux.
Einklappbarer Inhalt
Spezifikation
- Mainboard: Drawcore V2.0
- Firmware: GRBL-Kompatibilität
- Erweiterungen: UUNA TEK 2.0-Steuerung

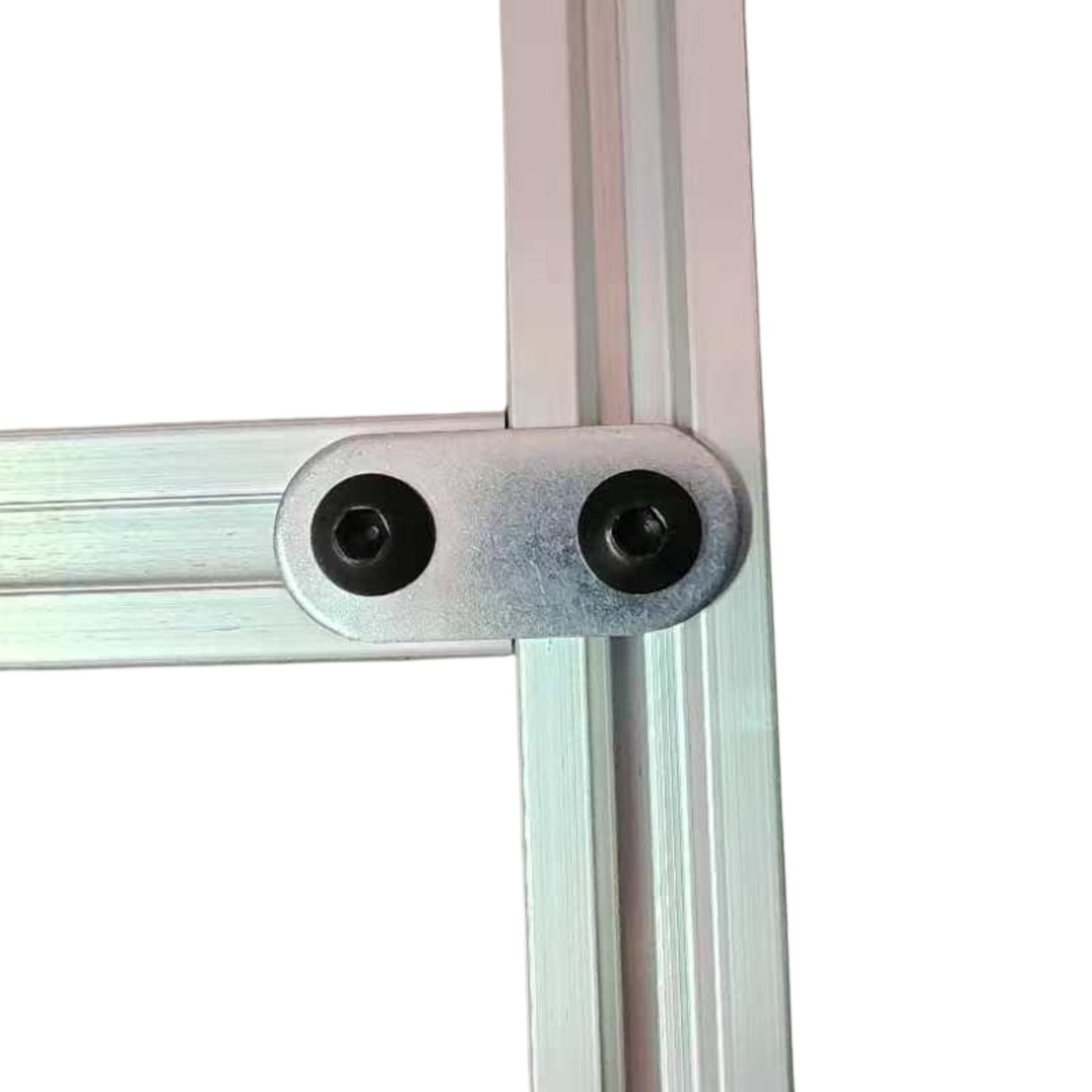

- Rahmenmaterialien: Aluminiumprofil + Stahlplatte
- Arbeitsbereich: 210*297 mm
- Motoren: 3* 42-Schrittmotoren
- Mechanische Präzision: Y: 0,01 mm，X: 0,01 mm
- Laserleistung: 500 mW/1500 mW/2500 mW
- Gravurbereich: 210 mm × 250 mm
- Wellenlänge: 445±5 nm
- Fokus: Fester Fokus
- Steuerungsmodus: PWM
- Leistungsstufe: S0–S1.000
- Gravurgeschwindigkeit: 0–5.000 mm/Min.
- Baudrate: 115200–921600 (Standard: 115200)
- Eingabeformat: JPG, JPEG, PNG, BMP, SVG usw.
- Eingangsspannung: 110–220 V (kompatibel)
- Ausgang des Netzteils: 12 V / 1 A
- Betriebstemperatur: -20 ℃–50 ℃
- Produktgröße: 400*400*160 mm
- Nettogewicht: 4 kg
- Endschalter: Y
- Verstellbarer Winkel für den Stift: 70–90 Grad
- Konnektivität: USB, Bluetooth
- Unterstützte Betriebssysteme und Software: Windows 7/8/10/11 oder höher (Inkscape), Mac OS (Inkscape zum Schreiben und Zeichnen, LightBurn für Lasergravuren), Linux
Packliste
1 X UUNA TEK iDraw 2.0 A4-Stiftplotter
1 X A4-Grundplatte
1 X Werkzeugset
1 X Schnellstartanleitung
1 X Dankeskarte
Software
Laden Sie die Inkscape-Software und die umfangreichen Dateien hier>>>.
Hier finden Sie die Software für Windows, Mac und Linux sowie die Montageanleitung für die Hardware und Installationshinweise zur Software.
Für diejenigen, die erweiterte Funktionen benötigen:
1. Wenn Sie die Funktion zum Speichern der Plot-Datei benötigen, laden Sie bitte diese Version>>> herunter.
2. Wenn Sie die Funktion zum Zusammenführen von E-Mails benötigen:
Windows: Bitte laden Sie diese Version>>> herunter.
Mac oder Linux: Bitte laden Sie diese Version>>> herunter.
3. Wenn Sie die Laserfunktion benötigen, laden Sie bitte diese Version>>> herunter.
4. Was ist, wenn ich über grundlegende Programmierkenntnisse verfüge und die ursprünglichen Parameter anpassen möchte, um die Geschwindigkeitsbegrenzung aufzuheben? Bitte laden Sie diese Version>>> herunter.
Tutorials
Für den UUNA TEK 1.0 Stiftplotter finden Sie die Video-Tutorials hier>>>
Für den UUNA TEK 2.0 Stiftplotter finden Sie die Video-Tutorials hier>>>
Für den UUNA TEK H Stiftplotter finden Sie die Video-Tutorials hier>>>
Für die Software finden Sie das Video hier>>>
Für die Laserfunktion finden Sie die Video-Tutorials hier>>>
Richtlinien
Versandrichtlinie: Alle Bestellungen werden innerhalb von 48 Geschäftsstunden bearbeitet. Alle Pakete werden mit DHL/UPS/USPS aus unseren chinesischen Lagern oder dem Amazon-Lager versendet. Die Lieferung an Ihren Zielort dauert 5–7 Werktage. Während der Verkaufssaison kann es zu Verzögerungen kommen. Die vollständige Richtlinie finden Sie hier>>>
Rückgaberichtlinie: Wir gewähren auf alle Produkte eine 1-jährige Garantie. Eine kostenlose Rückgabe und Erstattung wird ausschließlich bei Qualitätsproblemen oder Schäden während des Transports angeboten. Kontaktieren Sie uns vor der Rücksendung unter support@uunatek.com. Die vollständige Richtlinie finden Sie hier>>>
FAQ
So stellen Sie die richtige Zeichnungsgröße für iDraw 2.0-A4-Plotter ein?
Gehen Sie zur iDraw 2.0-Steuerungserweiterung und wählen Sie Optionen->Konfiguration->iDraw-Modell: iDraw A4.
Warum funktioniert meine „Auto Home“-Funktion nicht richtig?
Hier sind einige Tipps zur Verwendung von „Auto Home“.
1. Überprüfen Sie, ob die Kabel der Kontaktschalter ordnungsgemäß angeschlossen sind. Folgen Sie dazu dieser Anleitung: https://www.youtube.com/watch?v=5B4nb2k6eAc
2. Bewegen Sie den X-Achsen-Schlitten manuell so weit wie möglich nach links und prüfen Sie, ob er den Kontaktschalter der X-Achse berührt.
3. Bewegen Sie den Y-Achsen-Schlitten manuell so weit wie möglich nach hinten und prüfen Sie, ob er den Kontaktschalter der Y-Achse berührt.
4. Stellen Sie sicher, dass die Kabel ordnungsgemäß verlegt sind, damit sie sich nicht an den XY-Schlitten verfangen. In dieser Anleitung erfahren Sie, wie Sie das Kabel der Z-Achse ordnen: https://www.youtube.com/watch?v=LTwPYPh3rdE
Was soll ich tun, wenn ich die rote Taste drücke und die Maschine anhält? Kann ich den Plot fortsetzen?
Ja, Sie können Ihre Arbeit fortsetzen, nachdem Sie den roten Not-Aus-Taster gedrückt haben. Nach dem Drücken pausiert die Maschine und wartet auf weitere Anweisungen. Gehen Sie zum Fortsetzen wie folgt vor:
- Öffnen Sie Ihre Inkscape-Software.
- Öffnen Sie das Menü Erweiterungen.
- Suchen Sie den Abschnitt Fortsetzen.
- Wählen Sie Fortsetzen (vom Ausgangspunkt) oder Fortsetzen (ab der Pausenposition), je nachdem, ob Sie von vorn beginnen oder genau an der Unterbrechungsstelle fortfahren möchten.
👉 Tipp: Achten Sie immer darauf, die richtige Fortsetzungsoption entsprechend dem Fortschritt Ihres Projekts auszuwählen, um überlappende oder unvollständige Zeichnungen zu vermeiden.
Kann die Z-Achse den Arbeitsabstand einstellen?
Ja, die Z-Achse kann den Arbeitsabstand von 0 bis 10 mm einstellen.
Kann die Zeit bis zum Aufsetzen des Stifts gesteuert werden?
Ja, die Zeit, in der der Stift aufliegt, kann gesteuert werden.
Unterstützt die Maschine G-Code-Befehle?
Ja, es unterstützt G-Code-Befehle. Die Firmware des Motherboards ist mit GRBL kompatibel.
Kann die Z-Achse eine Nutzlast von etwa 30–35 g (z. B. eine solide Stahlsonde mit Ø 10 mm und 5 cm Länge) gleichmäßig anheben und andrücken?
Ja, das ist möglich. Die Maschine unterstützt Lasten bis zu 200 Gramm und einen maximalen Durchmesser von 15 mm.
Falls es überhaupt möglich ist: Kann man die Einstellung dafür ändern, wie weit die Stifte angehoben bzw. abgesenkt werden können?
Der Code begrenzt standardmäßig die Höhe der Z-Achse. Sie können die folgenden Einstellungen wie in den Abbildungen anpassen, um mehr Flexibilität zu erhalten.
1.idraw_deps>idraw2_0internal>idraw.py
Passen Sie die Höhe von 10 auf die gewünschte Höhe, beispielsweise 30, in self.options.pen_pos_up und self.options.pen_pos_down an.
2. idraw2_0.inx
Passen Sie max="10.0" auf die gewünschte Höhe an bei <param name="pen_pos_down" type="float" min="0.1" max="10.0" _gui-text="Stifthöhe: UNTEN, (mm):">5.0</param>
