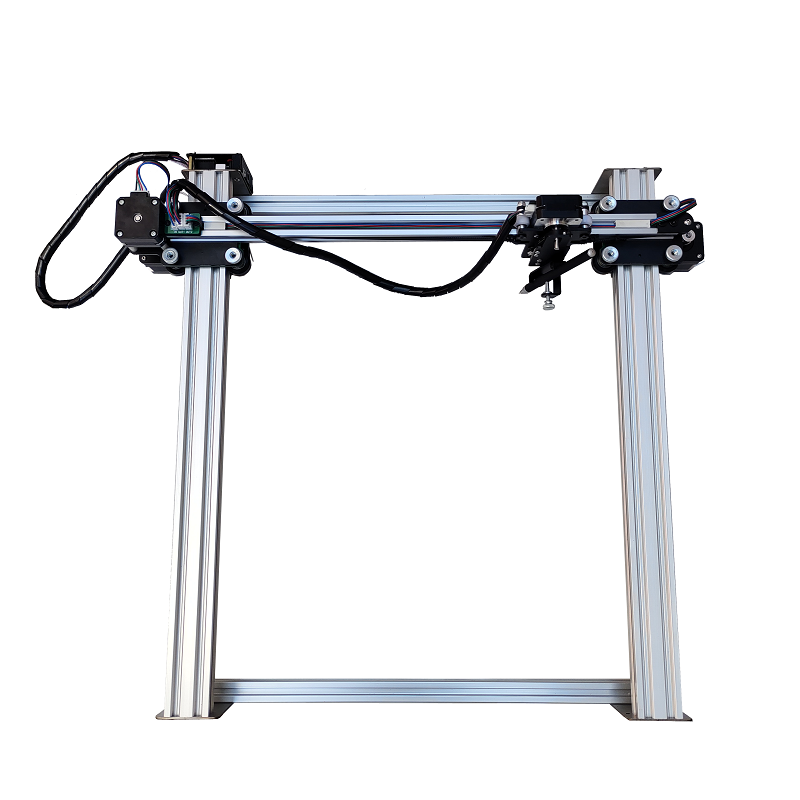

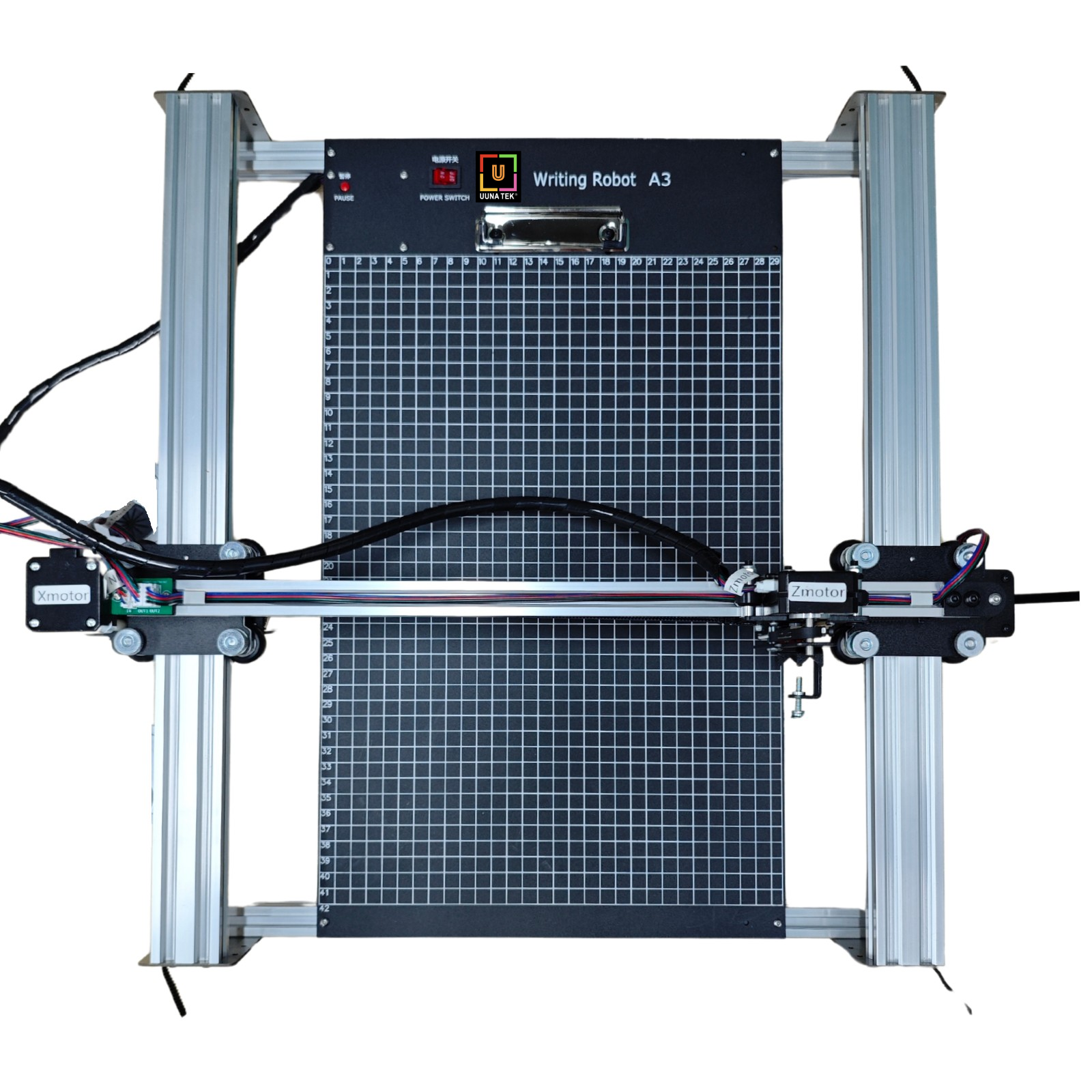

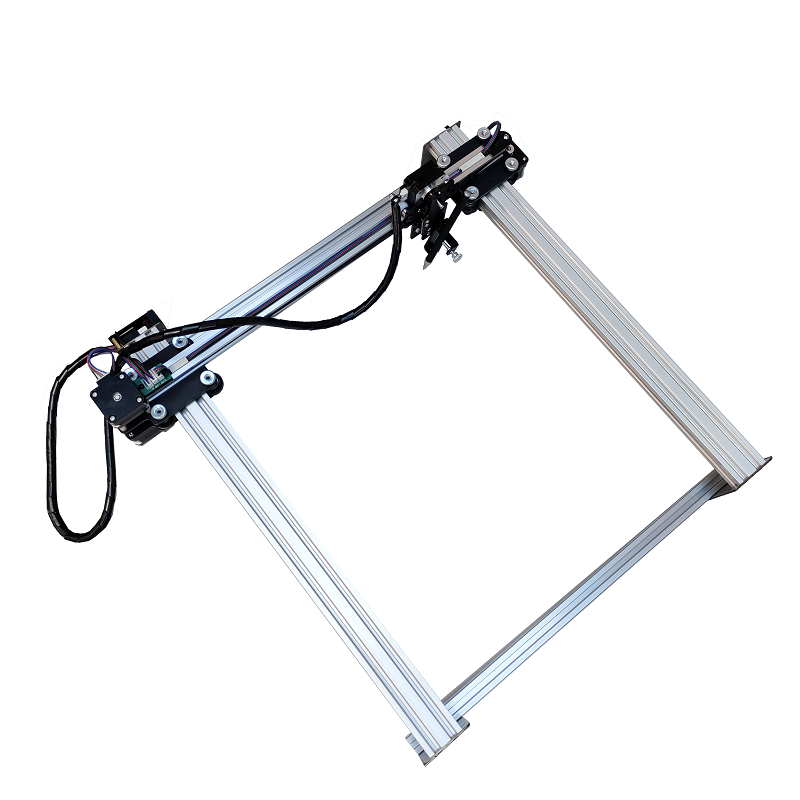

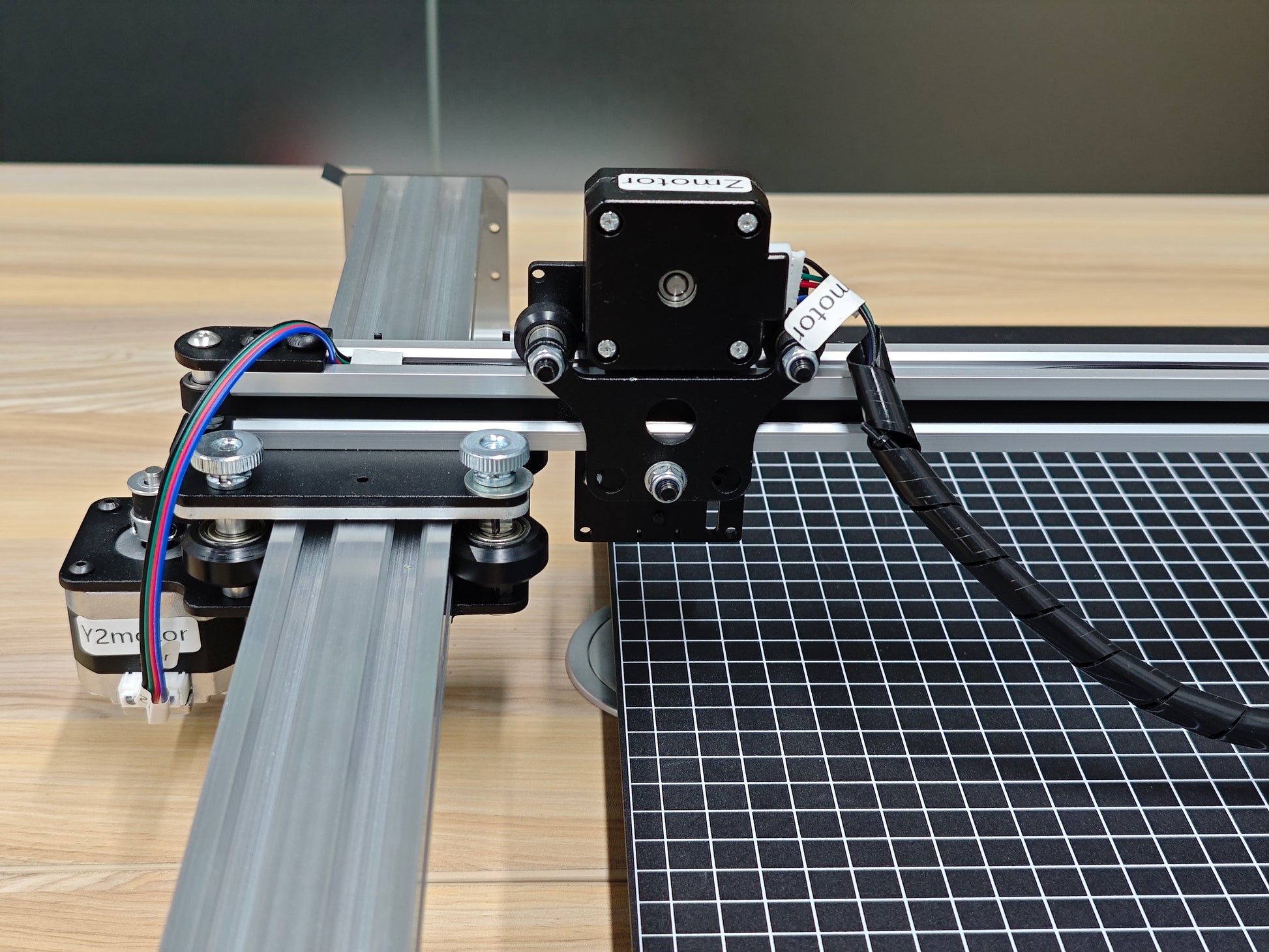

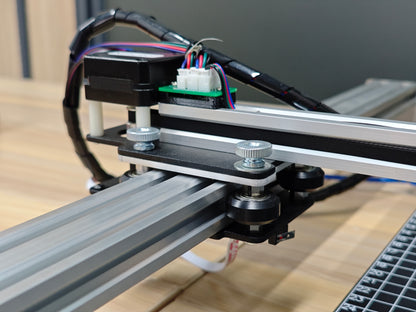

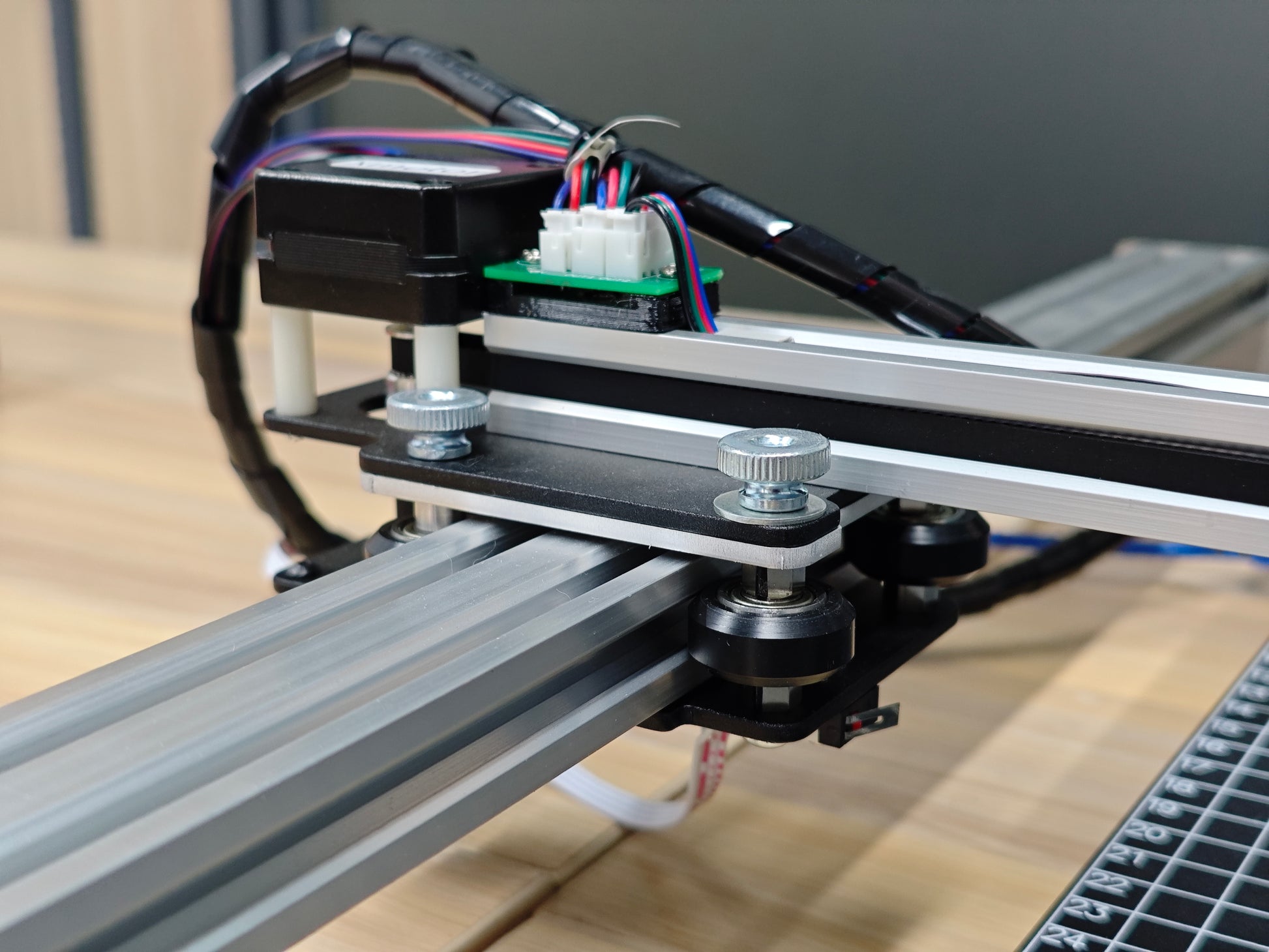

Ausgepackt iDraw H A3-Stiftplotter-Zeichenroboter Stiftplotter-Zeichenmaschine Schreibmaschine Signaturmaschine| UUNA TEK

Ausgepackt iDraw H A3-Stiftplotter-Zeichenroboter Stiftplotter-Zeichenmaschine Schreibmaschine Signaturmaschine| UUNA TEK

BFCM Guarantee Price Protection Included — Refund if lower during BFCM
€547,95 EUR
€730,95 EUR €547,95 EUR
Ausverkauf Ausverkauft
Versandkosten werden beim Bezahlvorgang berechnet.
Stil
Stecker

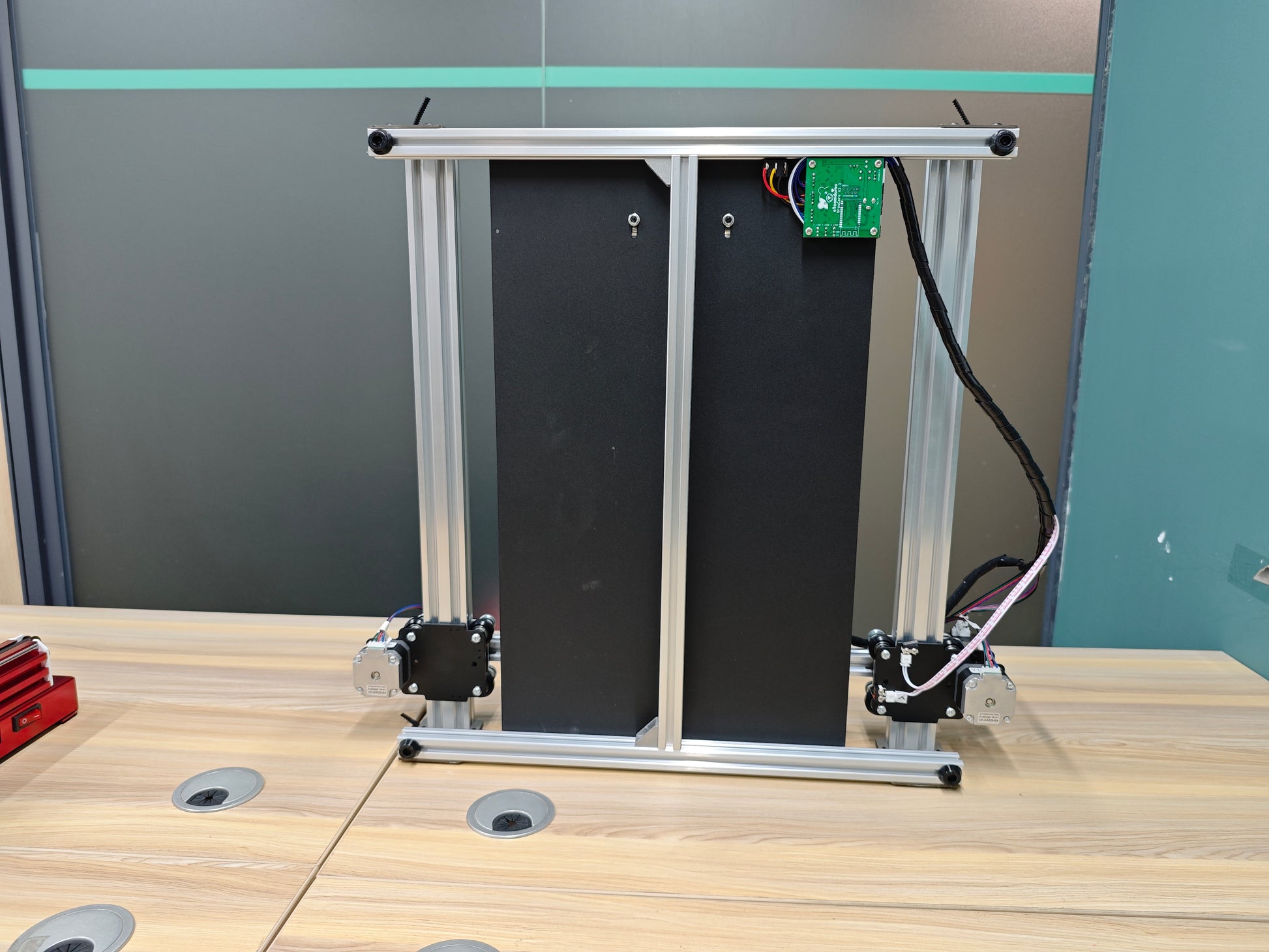

Wir freuen uns, geöffnete Retourengeräte unseres iDraw H A3-Stiftplotters zu einem tollen Preis anzubieten! Diese Geräte wurden von Kunden über Amazon zurückgegeben, die die Kartons geöffnet, sich dann aber aus unbekannten Gründen für eine Rücksendung entschieden haben. Du kannst sicher sein: Alle Funktionen und Zubehörteile sind vollständig und wurden von unseren lokalen Lagern gründlich geprüft.

Bringe deine kreativen Projekte mit dem iDraw H A3-Stiftplotter, Zeichenroboter, Schreibmaschine und Signaturmaschine auf ein neues Niveau.| UUNA TEK wurde entwickelt, um neue Maßstäbe in puncto Präzision und Geschwindigkeit zu setzen. Als schnellste Schreibmaschine der Welt beeindruckt sie mit einer um 300 % höheren Geschwindigkeit als vergleichbare Geräte und ist damit die erste Wahl für Künstler, Fachleute und Enthusiasten, die eine unvergleichliche Leistung suchen.


Alle Details ansehen

Shipping, Warranty & Support

🌍

Free Worldwide Shipping

Delivered anywhere in the world at no extra cost.

🔄

30-Day Easy Returns

Hassle-free returns or exchanges within 30 days.

💎

Lifetime Care Guarantee

Support for your machine for its entire lifetime.

📞

Dedicated Customer Support

Help available via email, chat, or Zoom.

🎓

Free Personal Training

Learn to set up and use your machine easily.

Hauptmerkmale

  • Universelle G-Code-Kompatibilität: Präzision nach dem Plug-and-Play-Prinzip

    Für die meisten Designer, Kalligrafen und Geschäftsinhaber benötigen Sie ein System, das nahtlos mit den Tools zusammenarbeitet, die Sie bereits kennen. Unsere Standard-Produktlinie bietet vollständige Open-Source-Kompatibilität mit G-Code. Das bedeutet, dass Sie Vektoren direkt aus Inkscape (mit unseren proprietären Erweiterungen), LightBurn oder Adobe Illustrator importieren, Ihren Werkzeugpfad erstellen und sofort mit dem Plotten beginnen können. Keine Programmierung erforderlich – nur reine, industriell automatisierte Handschrift.

  • Müheloses Massenverfassen mit E-Mail-Seriendruck und Unterstützung für Hershey-Schriftarten

    Alle UUNA TEK-Stiftplotter von iDraw unterstützen den E-Mail-Seriendruck für das massenhafte Beschriften von Briefen, Umschlägen, Karten und Einladungen. Verwenden Sie Hershey-Schriften für eine handschriftliche Optik.

  • Unübertroffene Geschwindigkeit - 3-mal schneller als andere

    Die UUNA TEK H-Version definiert das Spiel mit einer Schreibgeschwindigkeit von bis zu 12.000 mm/min neu und hebt sich damit deutlich von der Konkurrenz ab.

  • Modernste Technologie

    Angetrieben vom Drawcore-V2.0-Motherboard und ausgestattet mit GRBL-kompatibler Firmware ist es der Gipfel der Innovation.

  • Präzision neu definiert

    Erzielen Sie eine akribische mechanische Präzision mit einer Mindestauflösung von 0.01mm sowohl für die Y- als auch für die X-Achse, damit Ihre Kreationen bis ins kleinste Detail exakt sind.

  • Vielseitige Lasergravur

    Wählen Sie aus Laserköpfen mit einer Leistung von 500 mW bis zu 15 W, mit denen Sie verschiedenste Materialien gravieren können, von Holz und Kunststoffen bis hin zu Leder und Papier.

  • Intuitive Steuerung

    Verwalten Sie Ihren Leistungssatz, die Gravurgeschwindigkeit und die Eingabeformate mühelos mit den Control-Erweiterungen 2.0 von UUNA TEK.

  • Benutzerfreundliche Konnektivität

    Verbinden Sie sich über USB oder Bluetooth und profitieren Sie von Flexibilität für verschiedene Betriebssysteme, darunter Windows 7/8/10/11 oder höher, Mac OS und Linux.

Spezifikation

【Leistung & Präzision】
• Arbeitsfläche (Zeichnen): 16.54" × 11.69" (420 × 297 mm) — kompatibel mit A3 sowie US Ledger/Tabloid
• Gravurfläche (Laser): 16.54" × 11.69" (420 × 297 mm)
• Maximale Schreibgeschwindigkeit: 0 – 472.44 in/min (0 – 12,000 mm/min)
• Maximale Lasergravurgeschwindigkeit: 0 – 196.85 in/min (0 – 5,000 mm/min)
• Mechanische Präzision: Y: 0.0004" (0.01 mm), X: 0.0004" (0.01 mm)

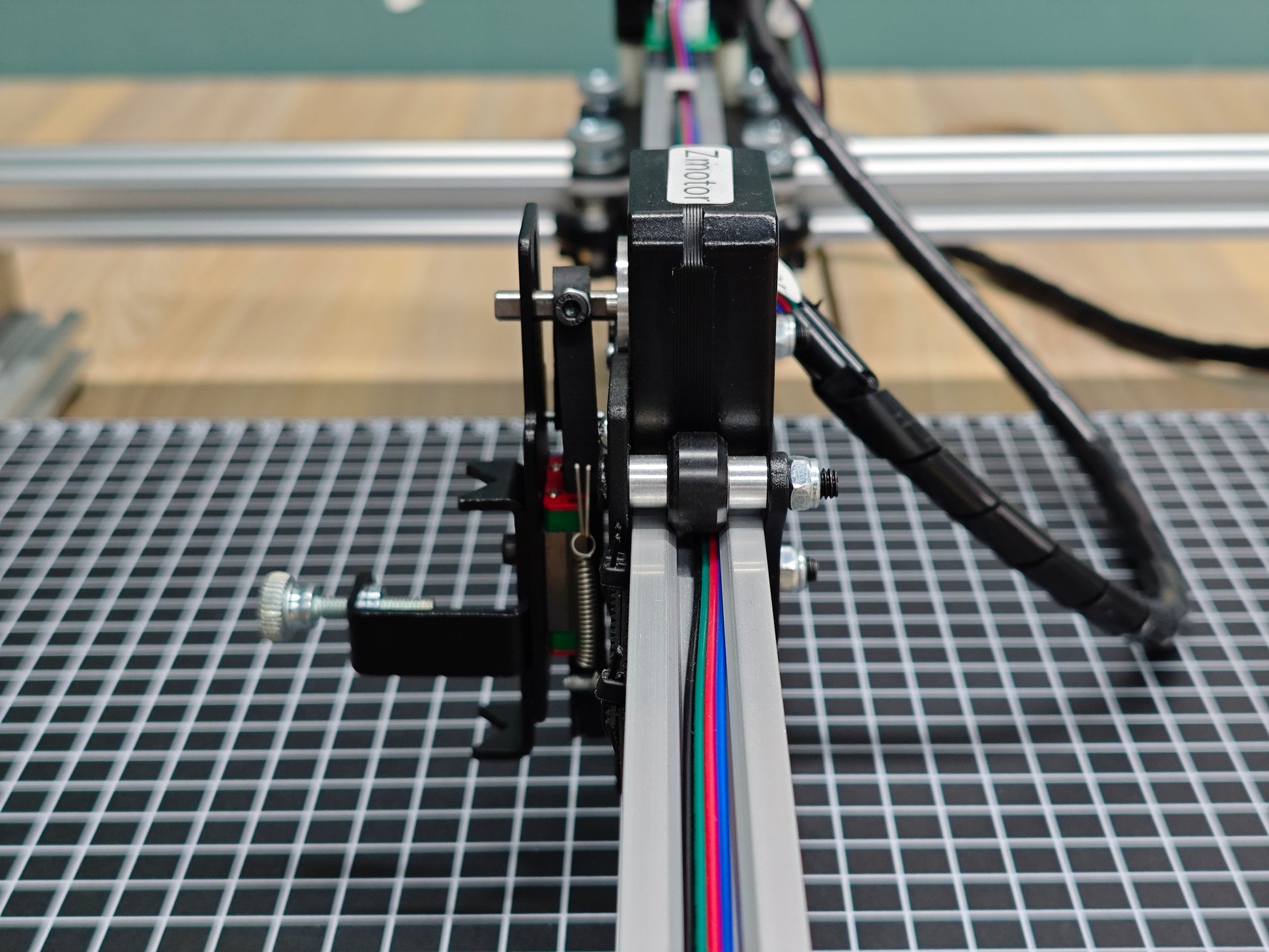

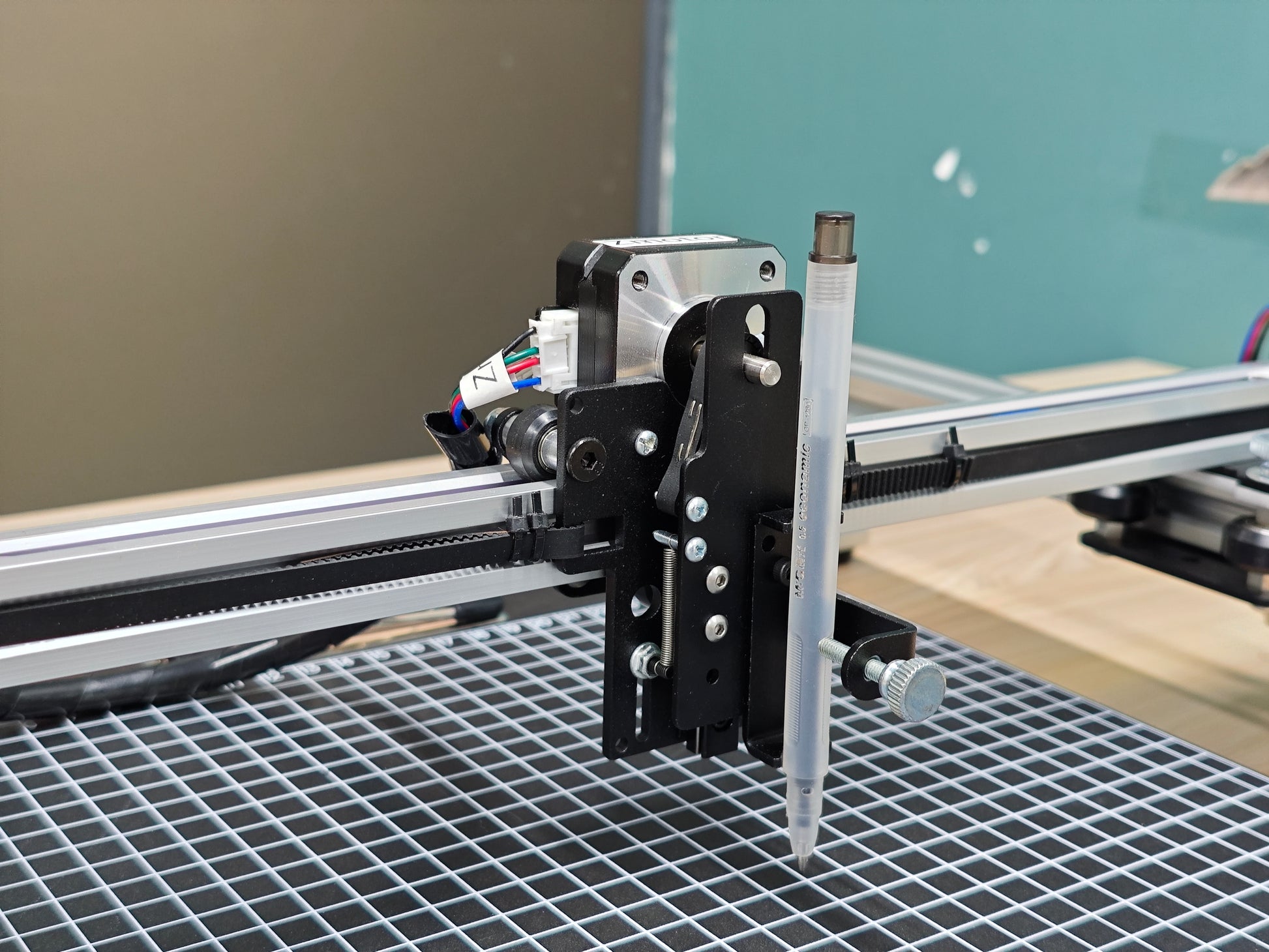

• Vertikaler Stifthub (Z-Achse): 0.39" (10 mm)

【Werkzeug- & Hardwarefunktionen】
• Unterstützter Stiftdurchmesser: bis zu 0.63" (16 mm)
• Einstellbarer Stiftwinkel: 70° – 90° (unterstützt schräge Pinsel und Kalligrafiestifte)
• Laserleistungsoptionen: 500mW / 1600mW / 2500mW
• Laserspezifikationen: 445±5nm, fester Fokus, PWM-Steuerung (S0 - S1,000)

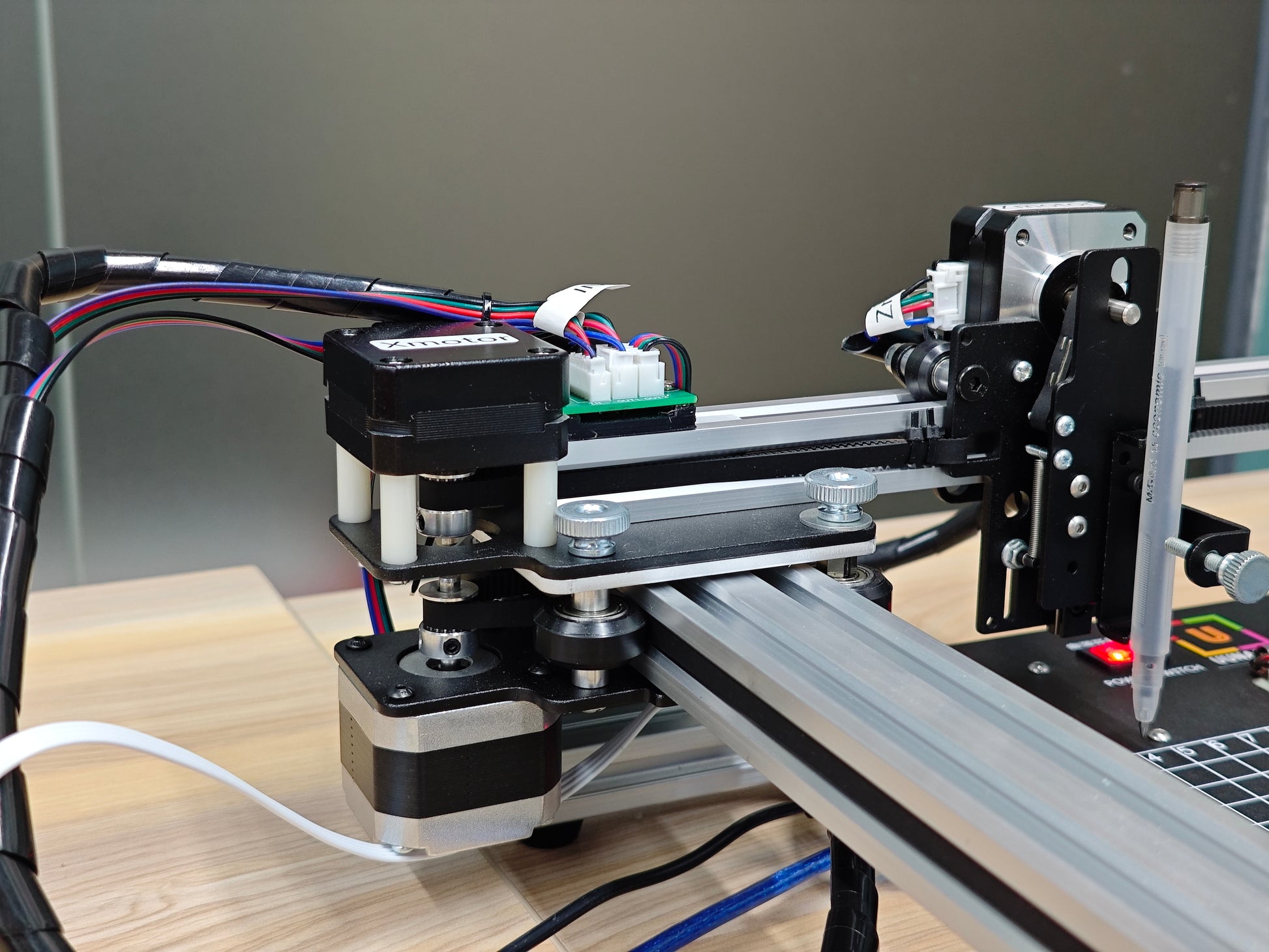

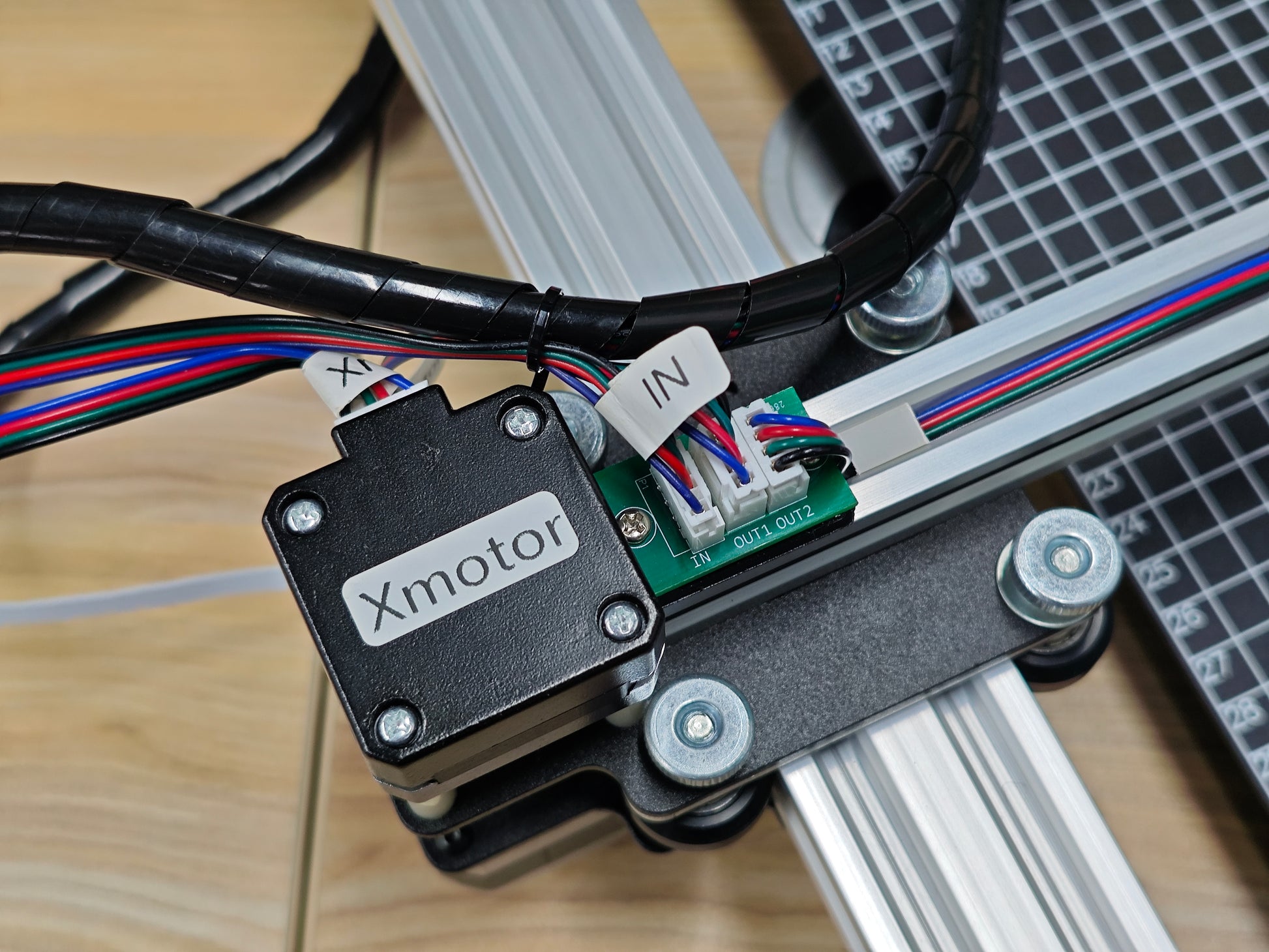

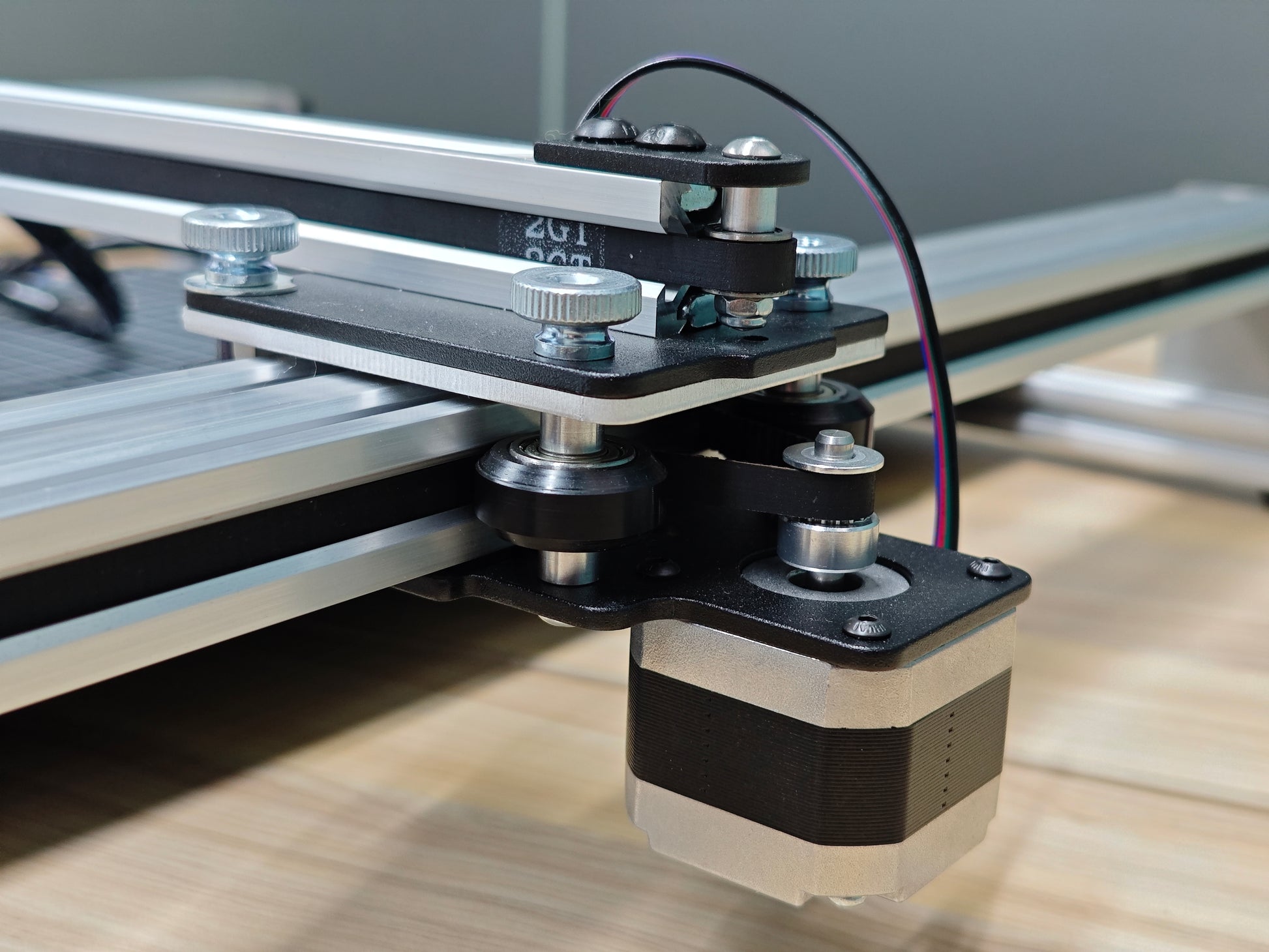

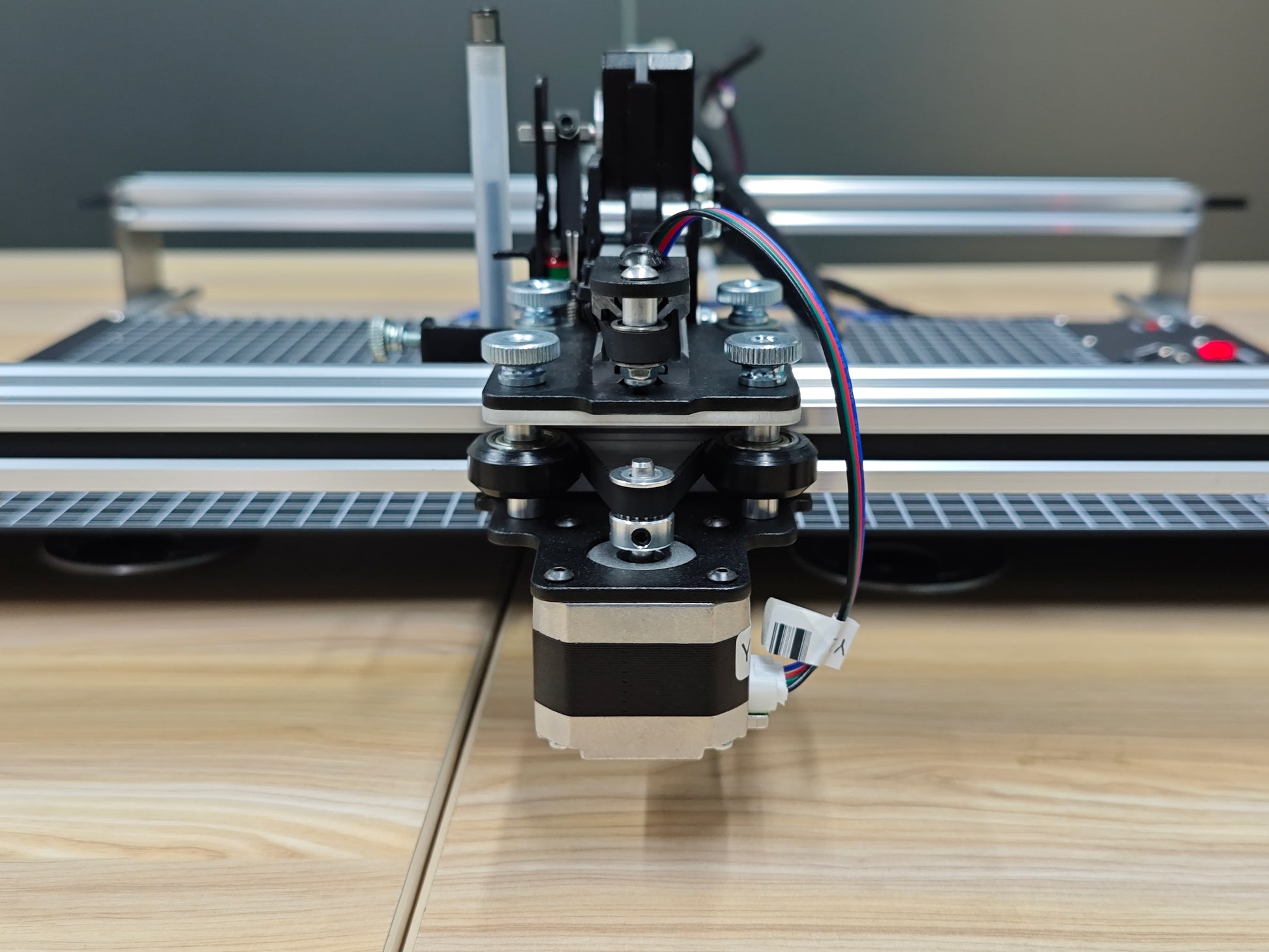

• Motoren: 4 * NEMA 17 (42) Schrittmotoren (höheres Drehmoment / Doppelantrieb)
• Endschalter: Integriert (X-/Y-Achse)

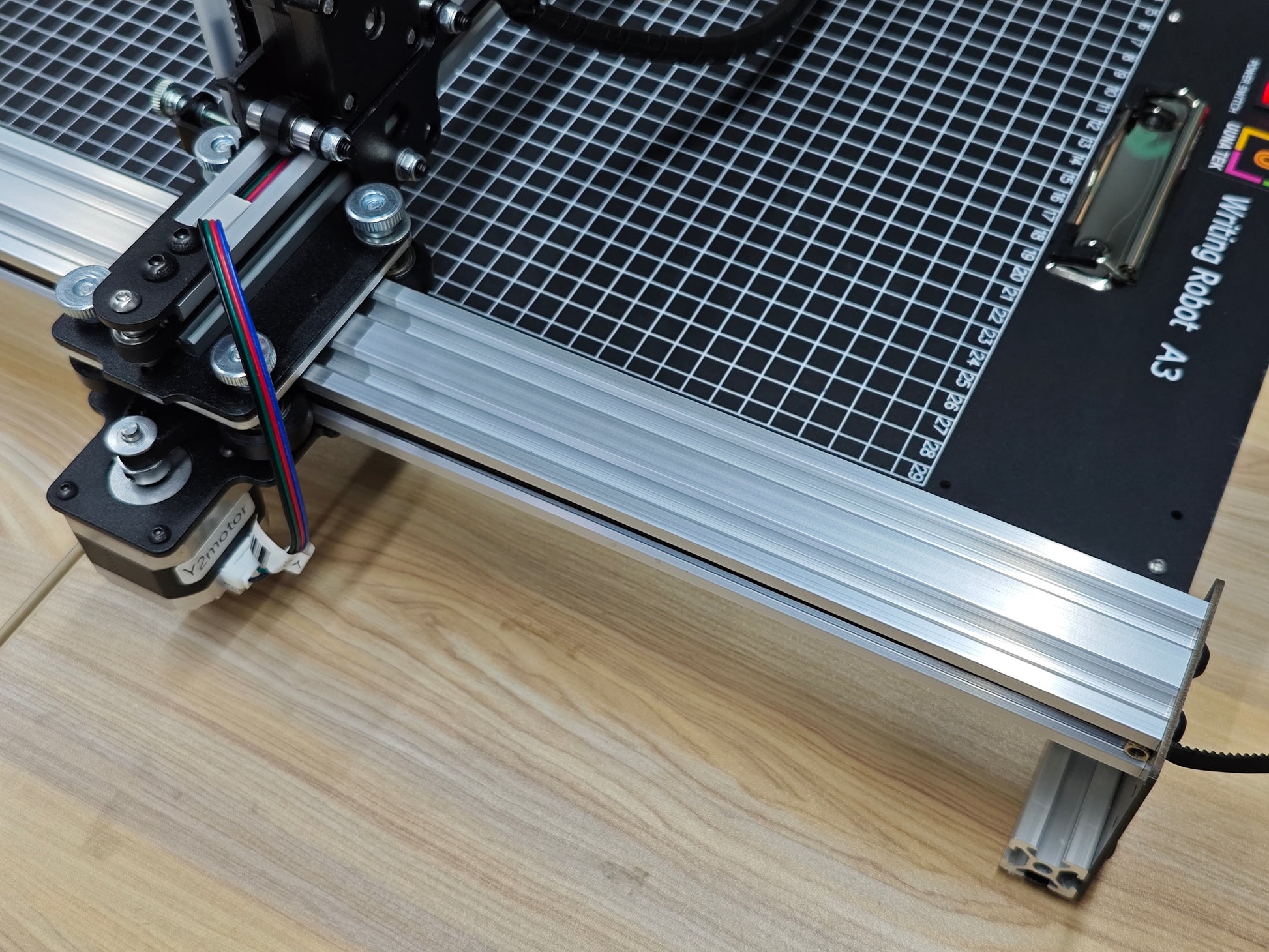

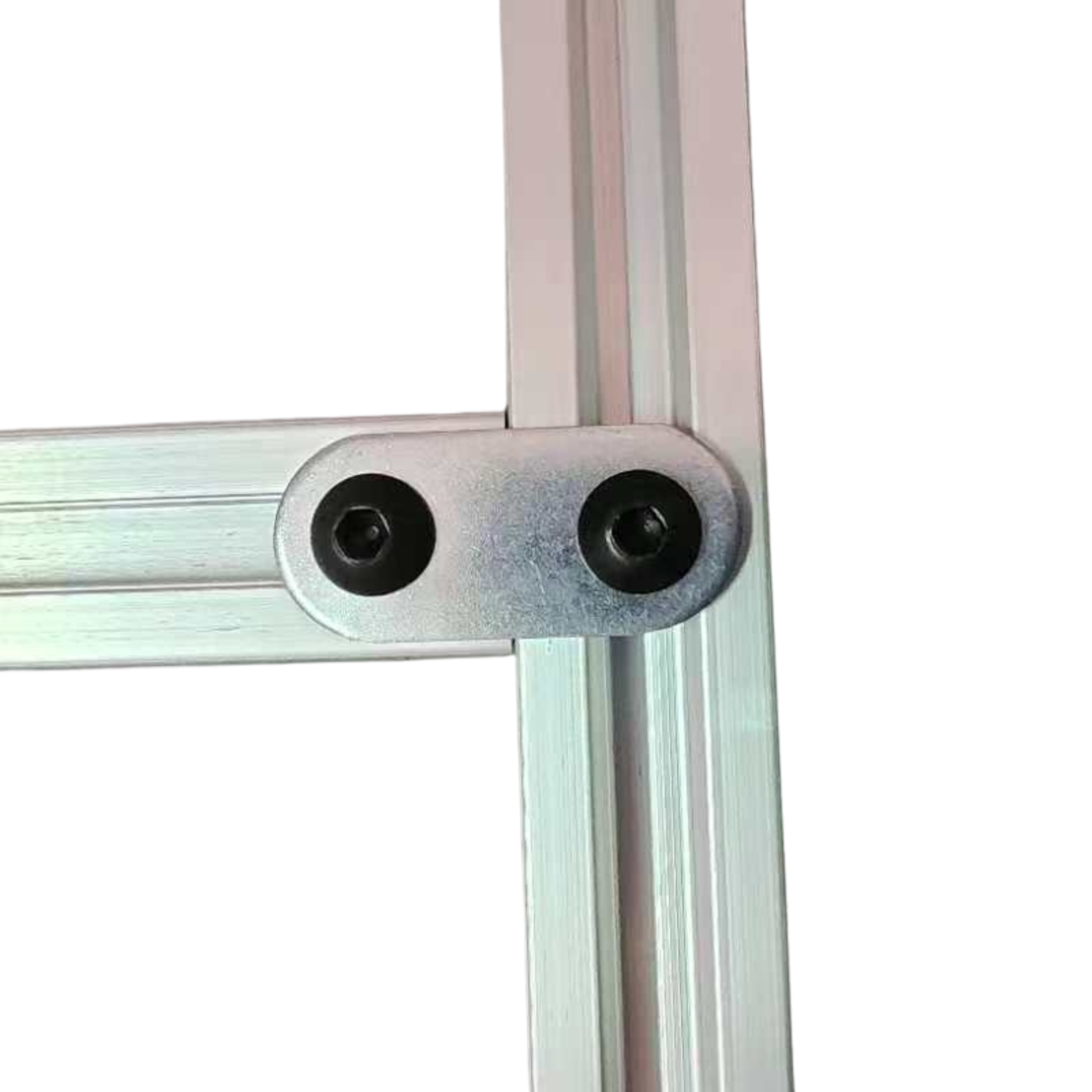

• Rahmenmaterialien: Industrie-Aluminiumprofil + Stahlplatte

【Physische Eigenschaften & Abmessungen】
• Produktgröße: 20.67" × 22.44" × 6.30" (525 × 570 × 160 mm)
• Nettogewicht: 8.82 – 11.02 lbs (4 – 5 kg)

【Elektronik & Konnektivität】
• Hauptplatine: DrawCore V2.0
• Konnektivität: USB, Bluetooth
• Eingangsspannung: 110V - 220V AC (weltweit kompatibel)
• Ausgangsleistung des Netzteils: 12V / 1A
• Betriebstemperatur: -4°F – 122°F (-20°C – 50°C)

【Software & Steuerung】
• Firmware: GRBL-kompatibel
• Steuerungssoftware/Add-ons: UUNA TEK 2.0 Steuerungserweiterung
• Unterstützte Betriebssysteme: Windows 7/8/10/11+, macOS, Linux
• Kompatible Software: Inkscape (Schreiben/Zeichnen), LightBurn (Lasergravur)
• Unterstützte Dateiformate: SVG, JPG, JPEG, PNG, BMP, G-Code usw.

Packliste

1 X UUNA TEK iDraw H A3-Stiftplotter
*1 X A3-Grundplatte (optional)
1 X Werkzeugsets
1 X Kurzanleitung
1 X Dankeskarte

Software

Laden Sie die Inkscape-Software und die umfangreichen Dateien hier>>>.

Hier finden Sie die Software für Windows, Mac und Linux sowie die Montageanleitung für die Hardware und die Installationsdetails zur Software.

Für alle, die erweiterte Funktionen benötigen:

1. Wenn Sie die Funktion zum Speichern der Plotdatei benötigen, laden Sie bitte diese Version>>> herunter.

2. Wenn Sie die Serienbrieffunktion benötigen,

Windows: Laden Sie bitte diese Version>>> herunter.

Mac oder Linux: Laden Sie bitte diese Version>>> herunter.

3. Wenn Sie die Laserfunktion benötigen, laden Sie bitte diese Version>>> herunter.

4. Was ist, wenn ich über grundlegende Programmierkenntnisse verfüge und die ursprünglichen Parameter anpassen möchte, um die Geschwindigkeitsbegrenzung aufzuheben? Laden Sie bitte diese Version>>> herunter.

Anleitungen

Sehen Sie sich für den UUNA TEK 1.0-Stiftplotter bitte die Video-Tutorials hier>>> an

Sehen Sie sich für den UUNA TEK 2.0-Stiftplotter bitte die Video-Tutorials hier>>> an

Sehen Sie sich für den UUNA TEK H-Stiftplotter bitte die Video-Tutorials hier>>> an

Sehen Sie sich für die Software bitte das Video hier>>> an

Sehen Sie sich für die Laserfunktion bitte die Video-Tutorials hier>>> an

Richtlinien

Versandrichtlinie: Alle Bestellungen werden innerhalb von 48 Geschäftsstunden bearbeitet. Alle Pakete werden mit DHL/UPS/USPS aus unseren Lagern in China oder dem Amazon-Lager versandt. Die Lieferung an Ihren Zielort dauert 5–7 Geschäftstage. Während der Verkaufssaison kann es zu Verzögerungen kommen. Die vollständige Richtlinie finden Sie hier>>>

Rückgaberichtlinie: Wir gewähren auf alle Produkte eine einjährige Garantie. Eine kostenlose Rückgabe und Erstattung ist nur bei Qualitätsmängeln oder Transportschäden möglich. Kontaktieren Sie uns unter support@uunatek.com, bevor Sie den Artikel zurücksenden. Die vollständige Richtlinie finden Sie hier>>>

iDraw H vs iDraw H SE – Comparison Table
Feature iDraw H iDraw H SE
Motherboard Drawcore V2.0 Drawcore V3.0
Firmware GRBL Compatible GRBL Compatible
Software Support Inkscape Writing, Inkscape Drawing, Lightburn for Laser Full AxiDraw Functions + Python API + CLI
Connectivity USB, Bluetooth USB
Working Area 420 × 297 mm (A3); A2/A1/A0 options available 297 × 210 mm (A4)
Mechanical Precision X/Y: 0.01 mm X/Y: 0.01 mm
Writing Speed Up to 12,000 mm/min Up to 12,000 mm/min
Engraving Speed 0–5,000 mm/min 0–5,000 mm/min
Laser Power Options 0.5W / 1.6W / 2.5W / 10W / 15W N/A
Frame Material Aluminum + Steel Plate Aluminum
Pen Angle Adjustability 70–90° 70–90°
Supported OS Windows, Mac, Linux Windows, Mac, Linux
Input Formats SVG, PNG, JPG, JPEG, BMP SVG, PNG, JPG, JPEG, BMP
Power Adapter Output 12V / 1A 12V / 1A
Operating Temperature -20°C to 50°C -20°C to 50°C

FAQ

Warum funktioniert meine automatische Home-Funktion nicht richtig?

Hier sind einige Tipps zur Verwendung von Auto Home.
1. Überprüfen Sie, ob die Kabel der Kontaktschalter richtig angeschlossen sind. Folgen Sie dieser Anleitung:https://www.youtube.com/watch?v=5B4nb2k6eAc2. Bewegen Sie den X-Achsen-Schlitten manuell so weit wie möglich nach links und prüfen Sie, ob er den Kontaktschalter der X-Achse betätigt.
3. Bewegen Sie den Y-Achsen-Schlitten manuell so weit wie möglich nach hinten und prüfen Sie, ob er den Kontaktschalter der Y-Achse betätigt.
4. Achten Sie darauf, dass die Kabel richtig verlegt sind, damit sie sich nicht an den XY-Schlitten verfangen. In dieser Anleitung erfahren Sie, wie Sie das Kabel der Z-Achse verlegen:https://www.youtube.com/watch?v=LTwPYPh3rdE

Was soll ich tun, wenn ich den roten Knopf drücke und die Maschine stehen bleibt? Kann ich den Plot fortsetzen?

Ja, Sie können Ihre Arbeit nach dem Drücken des roten Not-Aus-Tasters fortsetzen. Nach dem Drücken hält die Maschine an und wartet auf weitere Anweisungen. So gehen Sie vor:

  1. Öffnen Sie Ihre Inkscape-Software.
  2. Öffnen Sie das Menü Erweiterungen.
  3. Suchen Sie den Abschnitt Fortsetzen.
  4. Wählen Sie Fortsetzen (vom Anfang) oder Fortsetzen (ab der Unterbrechung), je nachdem, ob Sie von vorne beginnen oder genau an der Stelle fortfahren möchten, an der Sie angehalten haben.

👉 Tipp: Achten Sie darauf, die passende Fortsetzungsoption entsprechend dem Fortschritt Ihres Projekts auszuwählen, um überlappende oder unvollständige Zeichnungen zu vermeiden.

Warum zeigt mein iDraw-Stiftplotter einen Fehler an, wenn ich etwas plotten möchte, das größer als 215 × 300 mm ist, obwohl ich das Format A3 verwenden möchte?

Dies passiert normalerweise, wenn in den Softwareeinstellungen die falsche Modellgröße ausgewählt ist. Standardmäßig ist die Software möglicherweise auf ein kleineres Modell (z. B. A4) eingestellt, wodurch der maximale Plotbereich eingeschränkt wird.

Gehen Sie zur Behebung wie folgt vor:

Option → Konfiguration iDraw-Modell → A3-Format auswählen

Versuchen Sie anschließend erneut, den Plotvorgang zu starten. Sobald die richtige Modellgröße ausgewählt ist, unterstützt die Maschine den gesamten Plotbereich im Format A3 ohne Fehler.

Kann die Z-Achse den Arbeitsabstand einstellen?

Ja, die Z-Achse kann den Arbeitsabstand von 0 bis 10 mm einstellen.

Lässt sich die Zeit bis zum Aufsetzen des Stifts steuern?

Ja, die Zeit, in der der Stift aufsetzt, lässt sich steuern.

Unterstützt die Maschine G-Code-Befehle?

Ja, es unterstützt G-Code-Befehle. Die Firmware des Motherboards ist mit GRBL kompatibel.

Kann die Z-Achse eine Nutzlast von etwa 30–35 g (wie eine massive Stahlsonde mit Ø10 mm und einer Länge von 5 cm) gleichmäßig anheben und absenken?

Ja, das ist möglich. Die Maschine unterstützt Lasten von bis zu 200 Gramm und einen maximalen Durchmesser von 15 mm.

Ist der Rahmen beim Drücken stabil genug, um Vibrationen zu vermeiden?

Ja, der H A3 wiegt 7 kg und ist ausreichend stabil. Die Betriebsgeschwindigkeit ist einstellbar.

Kann man überhaupt einstellen, wie weit sich die Stifte anheben oder absenken lassen?

Der Code begrenzt standardmäßig die Höhe der Z-Achse. Du kannst die folgenden Einstellungen wie in den Bildern anpassen, um mehr Flexibilität zu erhalten.

1.idraw_deps>idraw2_0internal>idraw.py

Ändere die Höhe von 10 auf den gewünschten Wert, z. B. 30, bei self.options.pen_pos_up und self.options.pen_pos_down.

Bild 1 herunterladen

2. idraw2_0.inx

Ändere max="10.0" auf die gewünschte Höhe bei <param name="pen_pos_down" type="float" min="0.1" max="10.0" _gui-text="Stifthöhe: UNTEN, (mm):">5.0</param>

Bild 2 herunterladen
