Ein 0,4-mm-Rotring-Isograph-Stift mit schwarzer Rotring-Tinte wird für präzise Linien empfohlen. Als Papier eignet sich 493 mm × 610 mm Bristolpapier gut, da es eine glatte Oberfläche bietet, die Kratzer minimiert.

Der Stifthebemechanismus des iDraw enthält eine Feder, die zusätzlichen Druck ausübt. Durch das Entfernen der oberen Feder wird der Druck von etwa 181 g auf etwa 80 g reduziert, wodurch der durch die Schwerkraft erzeugte Druck von Axidraw-Plottern nachgebildet wird. Das alleinige Einstellen der unteren Schraube reicht nicht aus. Nutzer bestätigten, dass diese Anpassung Kratzer beseitigt hat.

Das detaillierte Plotten im Format A1 dauerte bei 6000 mm/min 3–4 Stunden. Mit Werkzeugen zur Pfadoptimierung wie dem Optimizer von PlotterFiles hätte sich die Dauer verkürzen lassen, allerdings übertrug der Nutzer benutzerdefinierten GCode, ohne die Verfahrwege zu optimieren.

Ja. Der iDraw verwendet einen GRBL-basierten Controller (modifiziert als „DrawCore“). Benutzer können GCode direkt über Tools wie Universal Gcode Sender (UGS) oder ein benutzerdefiniertes Python-Skript senden. Hinweis:

• Der iDraw unterstützt keine G2/G3-Bogenbefehle; Kurven müssen in Polylinien umgewandelt werden.
• Koordinatensysteme müssen möglicherweise angepasst werden (z. B. durch Invertieren der Y-Achse).

• Die Maschine kalibrieren: Riemen spannen, Achsen rechtwinklig ausrichten und Madenschrauben einstellen.
• Verwenden Sie hochauflösende Polylinien (z. B. mit einem Abstand von 0,25 mm) für gleichmäßige Kurven.

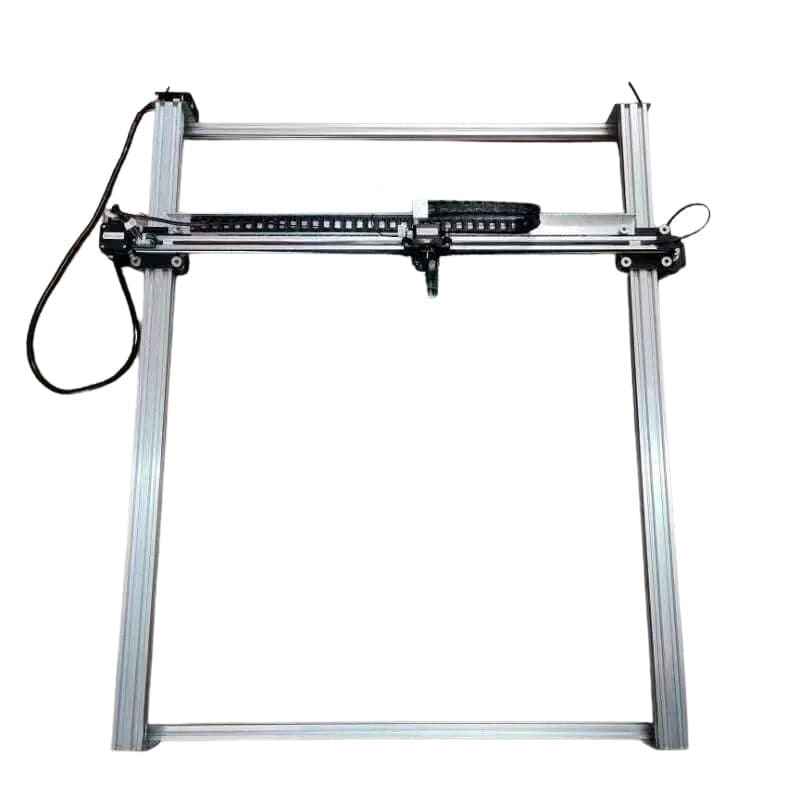

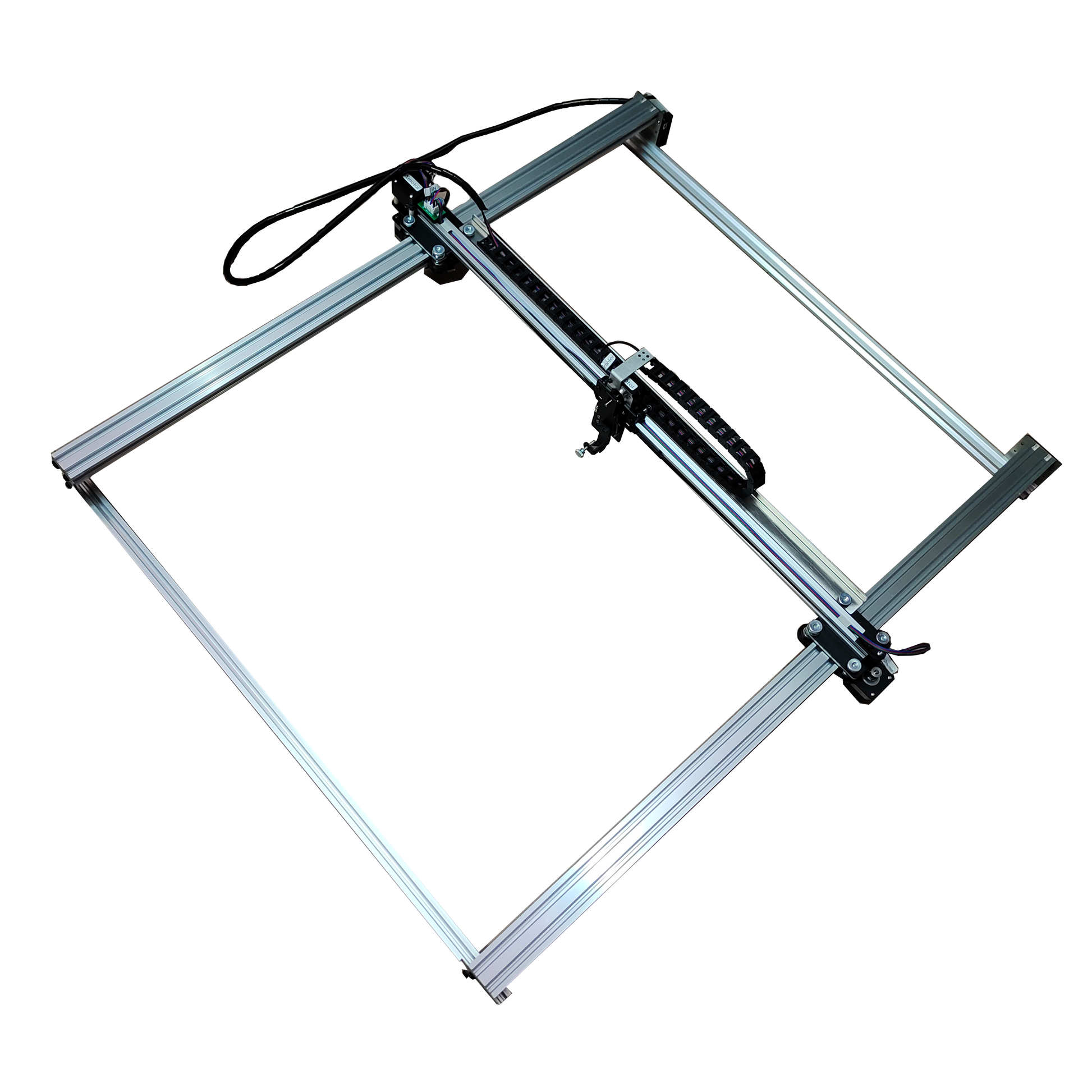

• Das H-Rahmendesign des iDraw verbessert die Stabilität bei größeren Formaten wie A1.

Hier sind einige Tipps zur Verwendung von „Auto Home“.

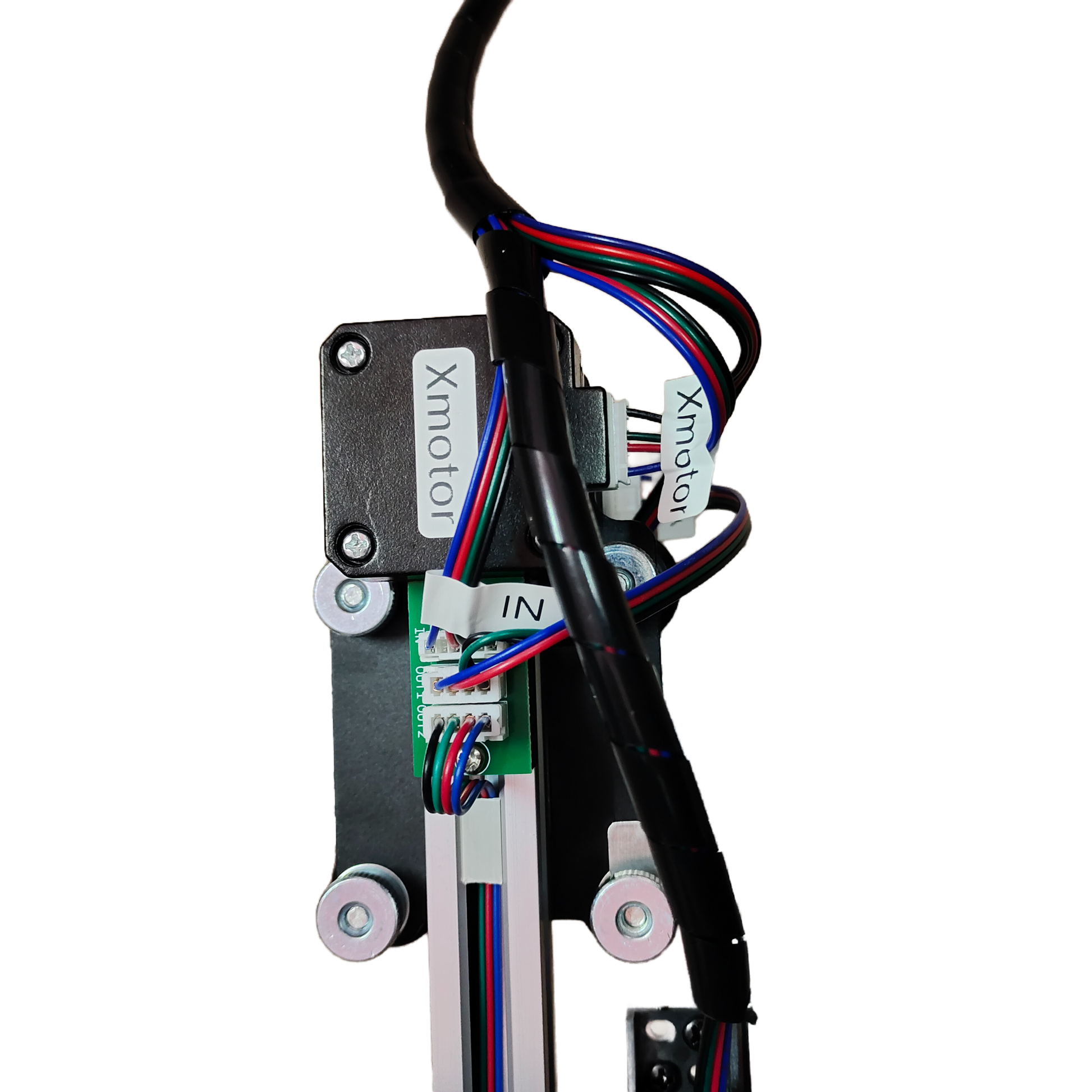

1. Überprüfen Sie, ob die Kabel der Kontaktschalter ordnungsgemäß angeschlossen sind. Folgen Sie dazu dieser Anleitung: https://www.youtube.com/watch?v=5B4nb2k6eAc

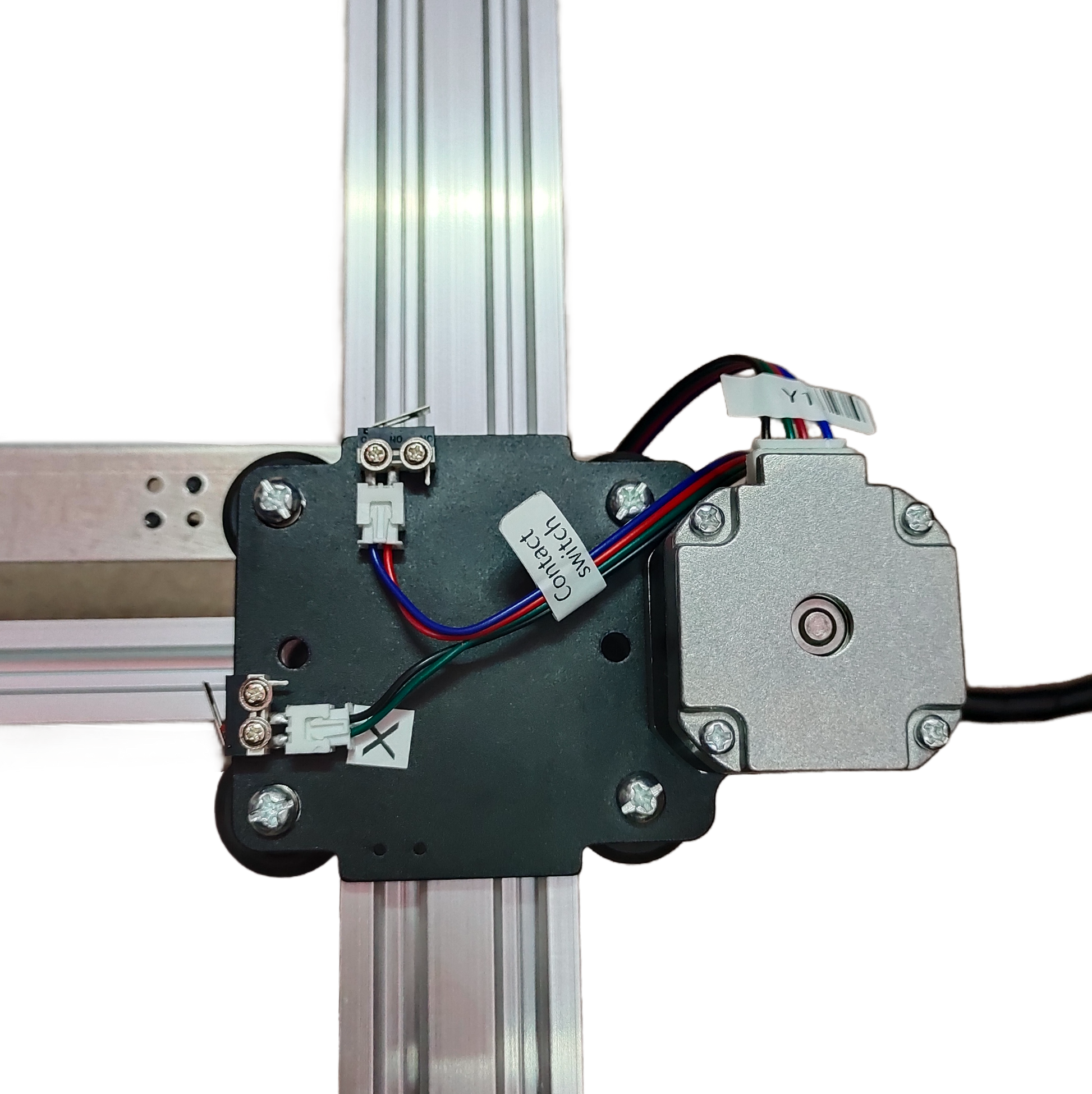

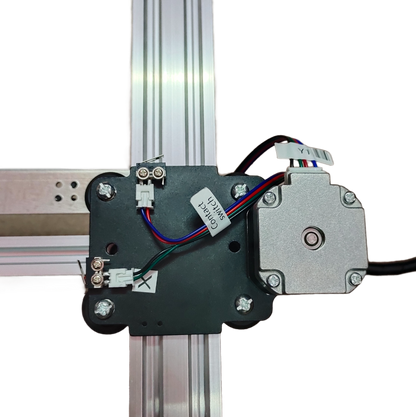

2. Bewegen Sie den X-Achsen-Schlitten manuell so weit wie möglich nach links und prüfen Sie, ob er den Kontaktschalter der X-Achse berührt.
3. Bewegen Sie den Y-Achsen-Schlitten manuell so weit wie möglich nach hinten und prüfen Sie, ob er den Kontaktschalter der Y-Achse berührt.

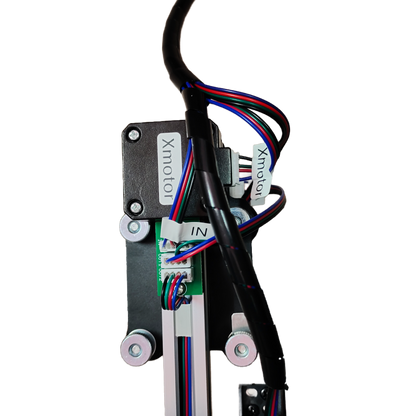

4. Stellen Sie sicher, dass die Kabel ordnungsgemäß verlegt sind, damit sie sich nicht an den XY-Schlitten verfangen. In dieser Anleitung erfahren Sie, wie Sie das Kabel der Z-Achse ordnen: https://www.youtube.com/watch?v=LTwPYPh3rdE

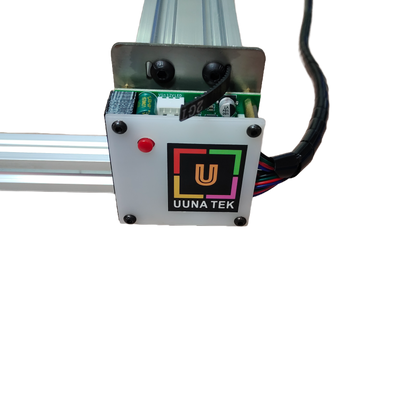

Ja, Sie können Ihre Arbeit fortsetzen, nachdem Sie den roten Not-Aus-Taster gedrückt haben. Nach dem Drücken pausiert die Maschine und wartet auf weitere Anweisungen. Gehen Sie zum Fortsetzen wie folgt vor:

1. Öffnen Sie Ihre Inkscape-Software.

2. Öffnen Sie das Menü Erweiterungen.

3. Suchen Sie den Abschnitt Fortsetzen.

4. Wählen Sie Fortsetzen (vom Ausgangspunkt) oder Fortsetzen (ab der Pausenposition), je nachdem, ob Sie von vorn beginnen oder genau an der Unterbrechungsstelle fortfahren möchten.

👉 Tipp: Achten Sie immer darauf, die richtige Fortsetzungsoption entsprechend dem Fortschritt Ihres Projekts auszuwählen, um überlappende oder unvollständige Zeichnungen zu vermeiden.

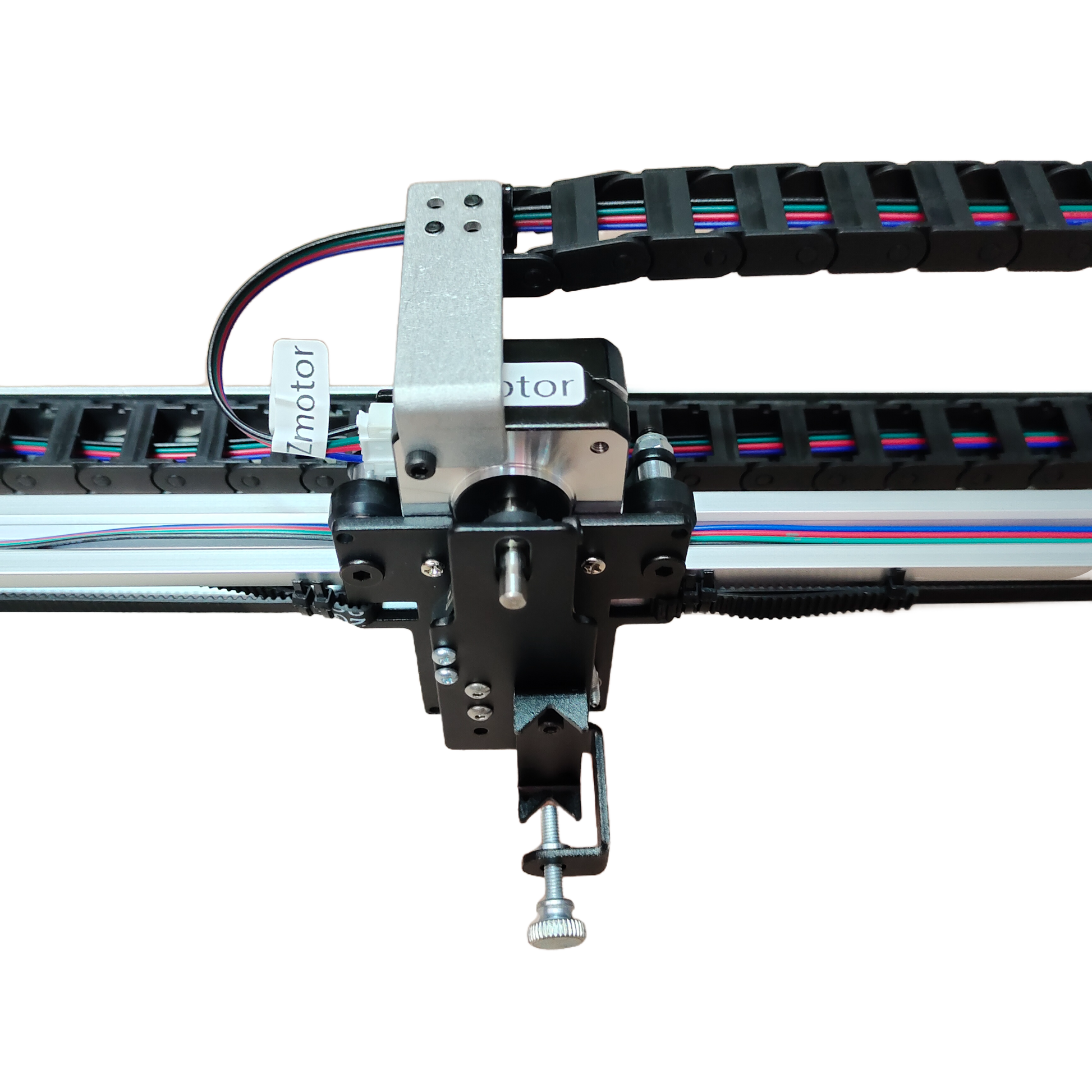

Ja, die Z-Achse kann den Arbeitsabstand von 0 bis 10 mm einstellen.

Ja, die Zeit, in der der Stift aufliegt, kann gesteuert werden.

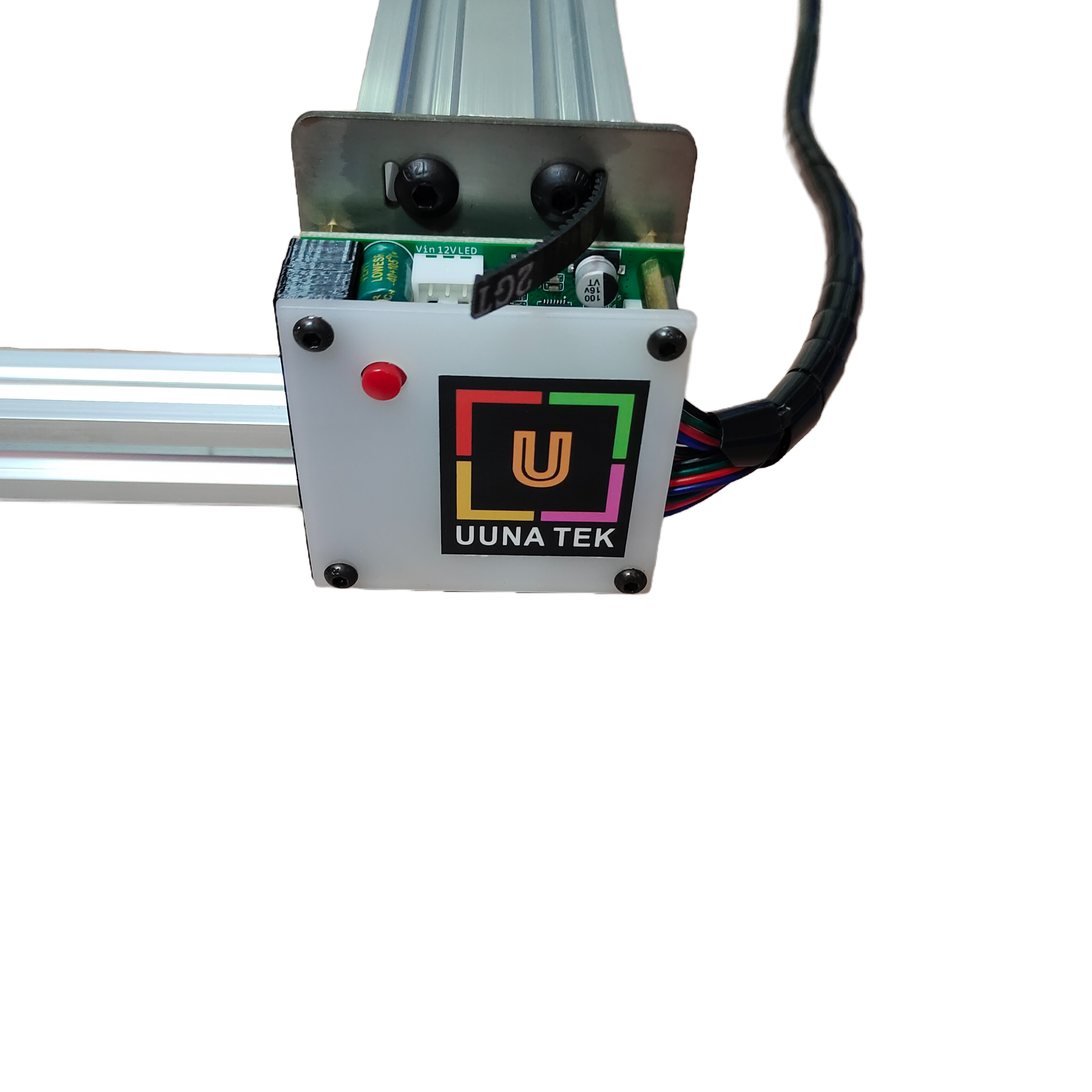

Ja, es unterstützt G-Code-Befehle. Die Firmware des Motherboards ist mit GRBL kompatibel.

Ja, das ist möglich. Die Maschine unterstützt Lasten bis zu 200 Gramm und einen maximalen Durchmesser von 15 mm.

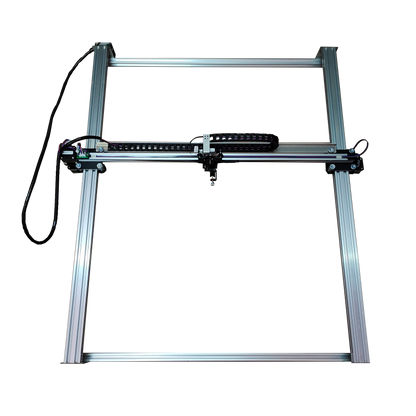

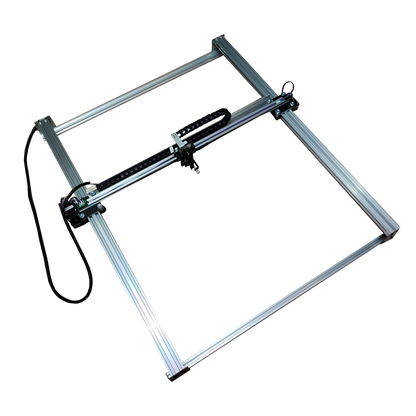

Ja, die H-Konstruktion ist ausreichend stabil. Die Betriebsgeschwindigkeit ist einstellbar.

Der Code begrenzt standardmäßig die Höhe der Z-Achse. Sie können die folgenden Einstellungen wie in den Abbildungen anpassen, um mehr Flexibilität zu erhalten.

1. idraw_deps>idraw2_0internal>idraw.py

Passen Sie die Höhe von 10 auf die gewünschte Höhe, z. B. 30, in self.options.pen_pos_up und self.options.pen_pos_down an.

Bild 1 herunterladen

2. idraw2_0.inx

Passen Sie den Wert max="10.0" auf die gewünschte Höhe an: <param name="pen_pos_down" type="float" min="0.1" max="10.0" _gui-text="Stifthöhe: UNTEN, (mm):">5.0</param>

Bild 2 herunterladen

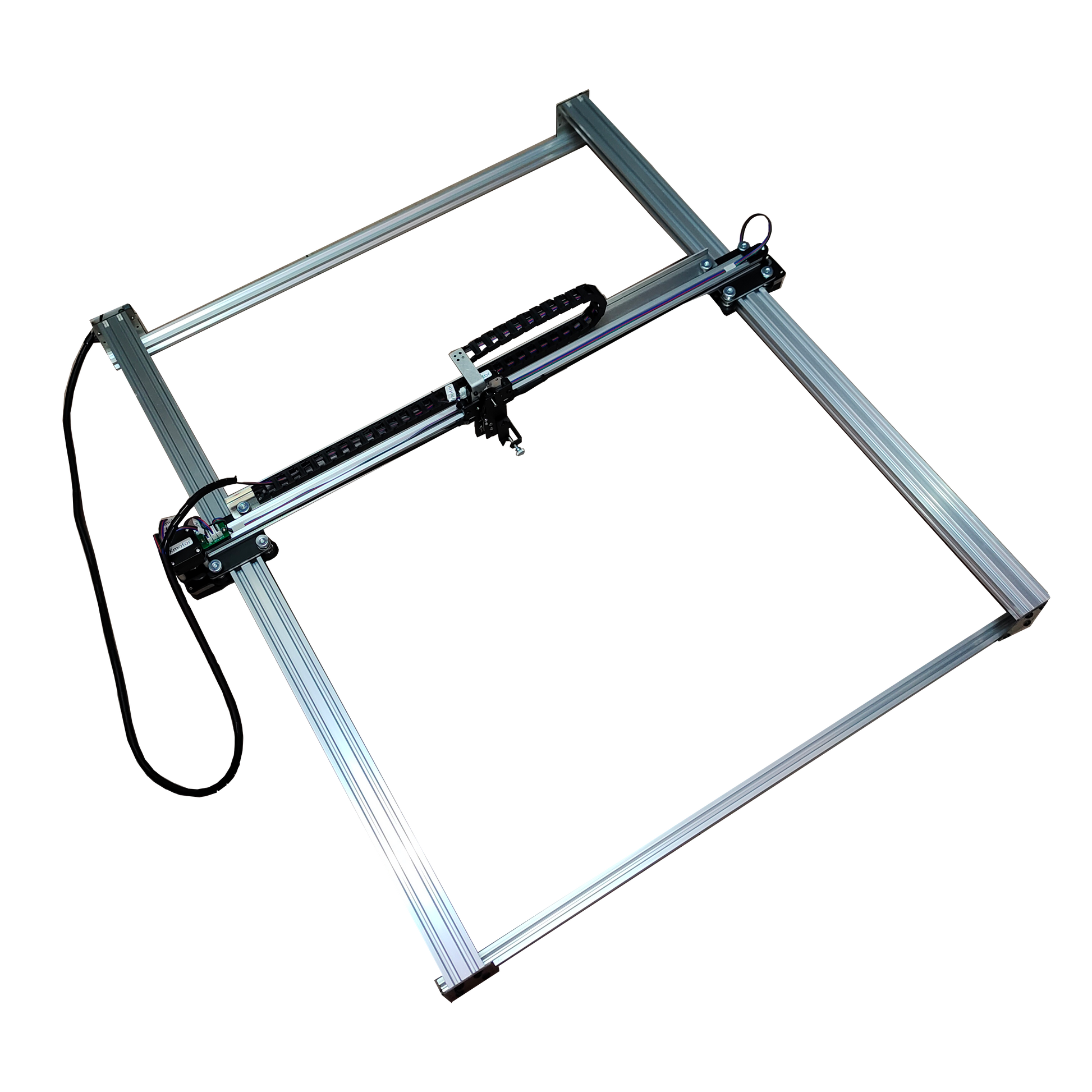

Ja! Die A1-Version unterstützt die vertikale Montage und eignet sich perfekt für großformatige Kunstwerke, Klassenprojekte oder technisches Zeichnen.

Passen Sie den Winkel des Stifthalters (70°–90°) an und stellen Sie sicher, dass die Druckeinstellungen in der Software korrekt sind. Glatte Papieroberflächen eignen sich am besten für saubere Ergebnisse.

Die maximale Schreibgeschwindigkeit beträgt 12.000 mm/min. Für äußerst detaillierte Kalligrafie oder generative Kunst wird für eine optimale Präzision eine moderate Geschwindigkeit empfohlen.

Ja. Die Maschine unterstützt mehrere Softwareplattformen, darunter Inkscape, LightBurn (für Lasergravuren) und G-Code-Befehle.

Die mechanische Präzision beträgt für die X- und Y-Achse jeweils 0,01 mm und gewährleistet detaillierte Zeichnungen, Kalligrafie und Handschrift im Format A1.
Mögliche Abweichung nach dem Versand: bis zu 0,5 mm (X), 0,6 mm (Y) – beibehalten, aber hervorheben, dass sie für die Formate A2–A0 gilt.

Absolut. Kompatibel mit Laserköpfen von 500 mW bis 15 W kann es Holz, Leder, Kunststoffe und Papier mit hoher Präzision gravieren.

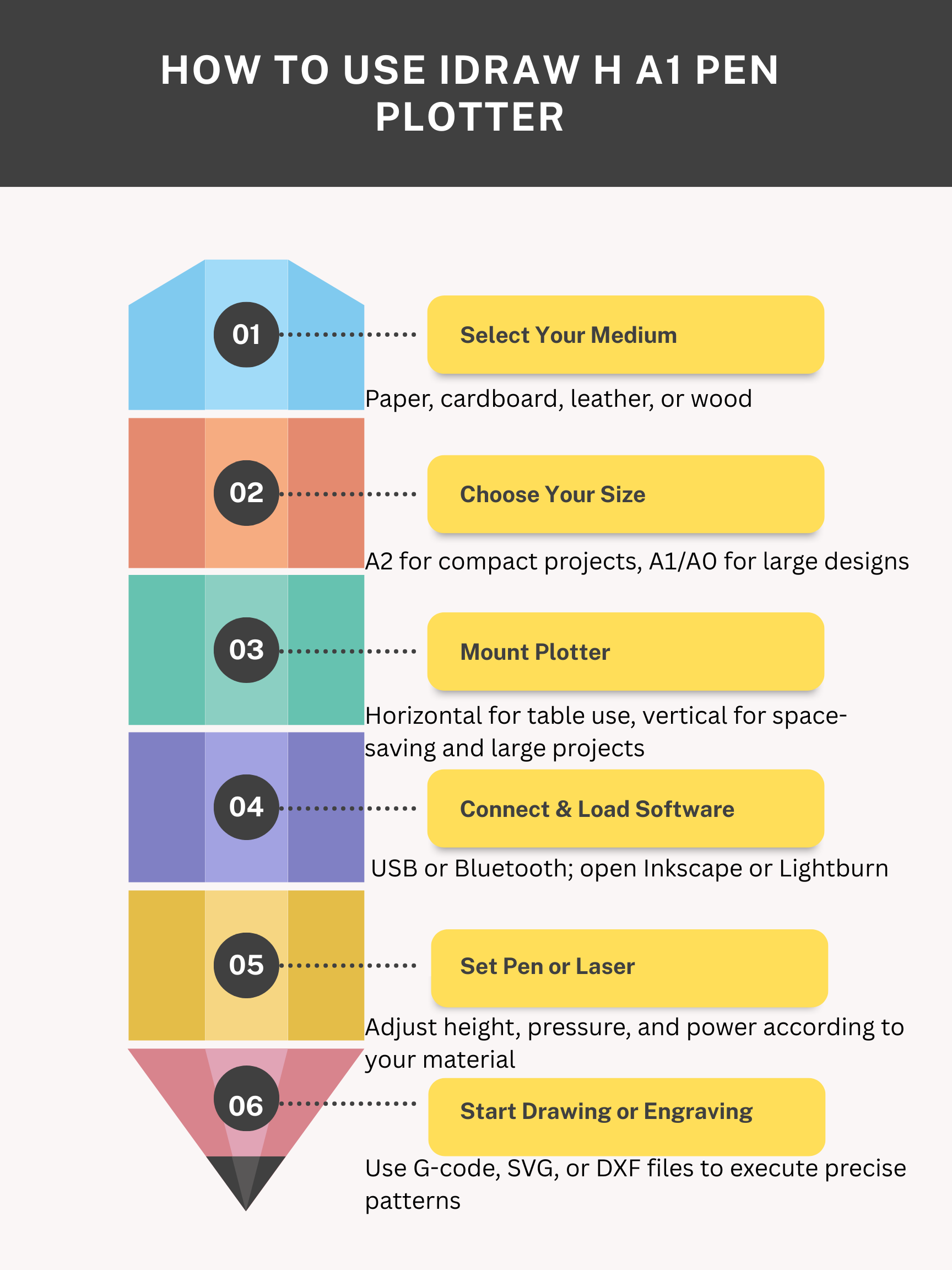

Verbinden Sie sich über USB oder Bluetooth und verwenden Sie anschließend Ihre bevorzugte Software (kompatibel mit Windows, Mac oder Linux). Detaillierte Anleitungen und persönliches Training sind für eine reibungslose Einrichtung inbegriffen.

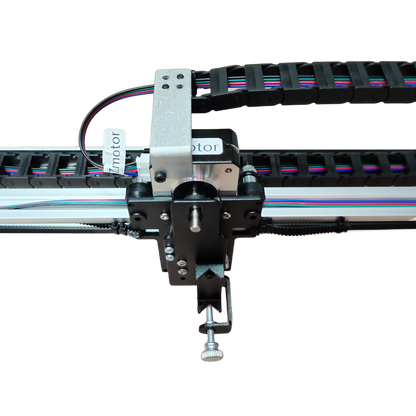

Ja. Die Z-Achse ermöglicht eine einstellbare Stifthöhe sowie ein sanftes Anheben und Absenken und eignet sich für verschiedene Stifttypen oder Gravierwerkzeuge.

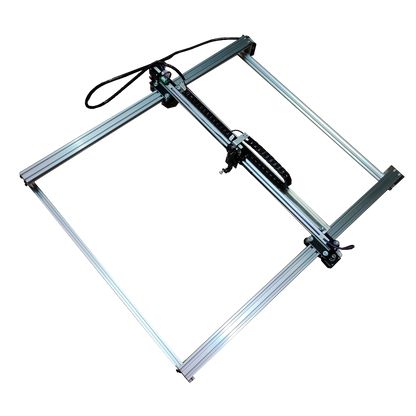

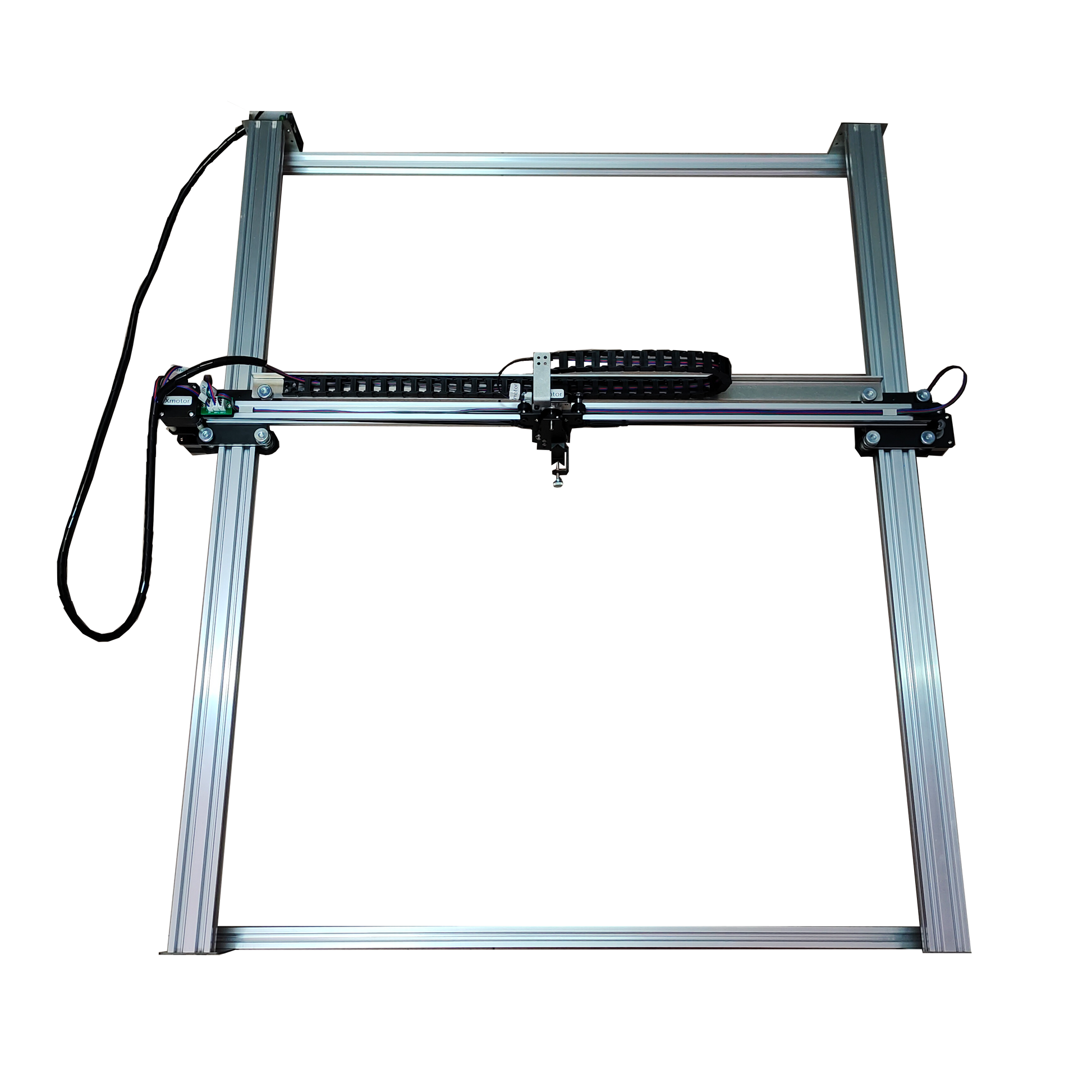

Ja. Der A1-Rahmen besteht für Stabilität aus einem Aluminiumprofil und einer Stahlplatte – selbst beim Erstellen mittelgroßer bis großer Zeichnungen oder beim Einsatz der Lasergravur.

• Stiftalternativen: Ältere technische Zeichenstifte mit Indischer Tusche (kompatibel mit dem Stift) oder weiße Gelstifte für dunkles Papier sind geeignete Optionen.
• Koordinatensystem: Nach dem Referenzieren ($H) befindet sich der tatsächliche Nullpunkt des iDraw in der oberen linken Ecke. Plugins von Drittanbietern verwenden möglicherweise nicht standardisierte Ursprünge, daher wird eine manuelle Kalibrierung empfohlen.
• Algorithmus für komplexe Zeichnungen: Der Benutzer verwendete einen eindimensionalen zellulären Automaten mit Algorithmen für Eulerpfade, um die Linienverbindungen zu optimieren und unnötige Stifthebungen zu reduzieren.
