Wir freuen uns, Ihnen generalüberholte Versionen unserer iDraw H A0 Stift-Plotter-Zeichenmaschinen zu einem hervorragenden Preis anbieten zu können! Diese Maschinen wurden von Kunden zurückgegeben, die die Verpackungen geöffnet, sich aber aus unbekannten Gründen über Amazon für eine Rückgabe entschieden haben. Seien Sie versichert, dass alle Funktionen und Zubehörteile vollständig sind und von unseren lokalen Lagern gründlich geprüft wurden.

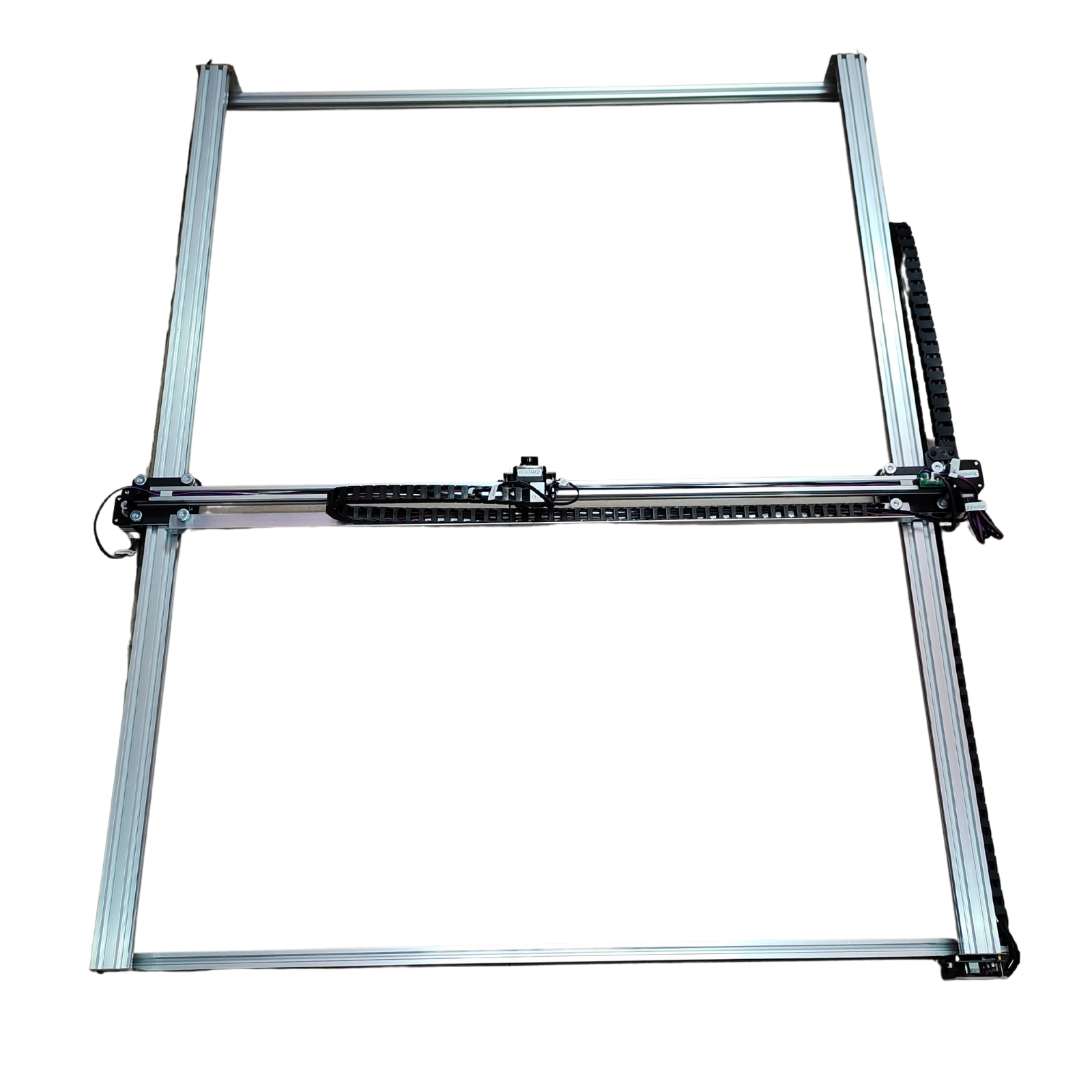

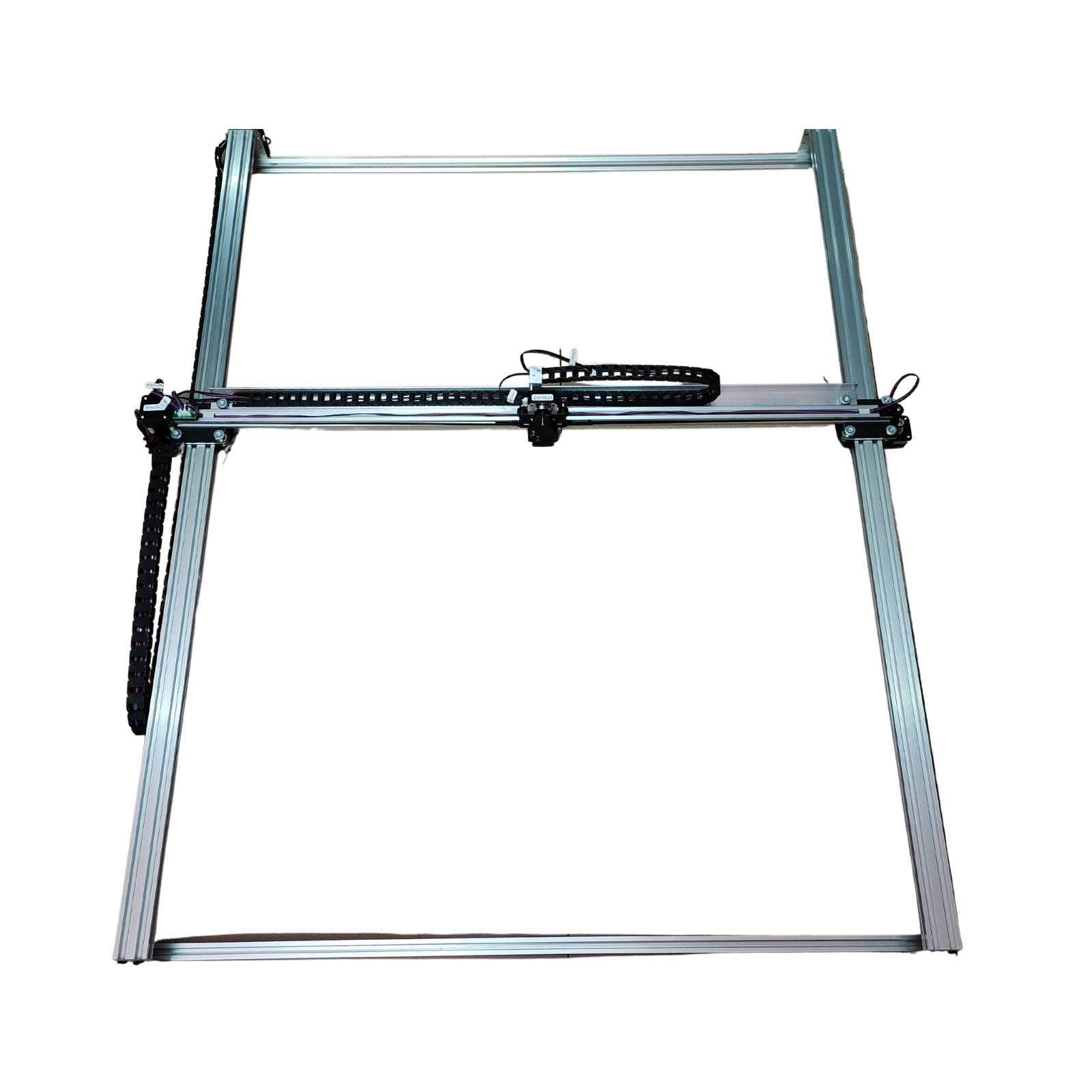

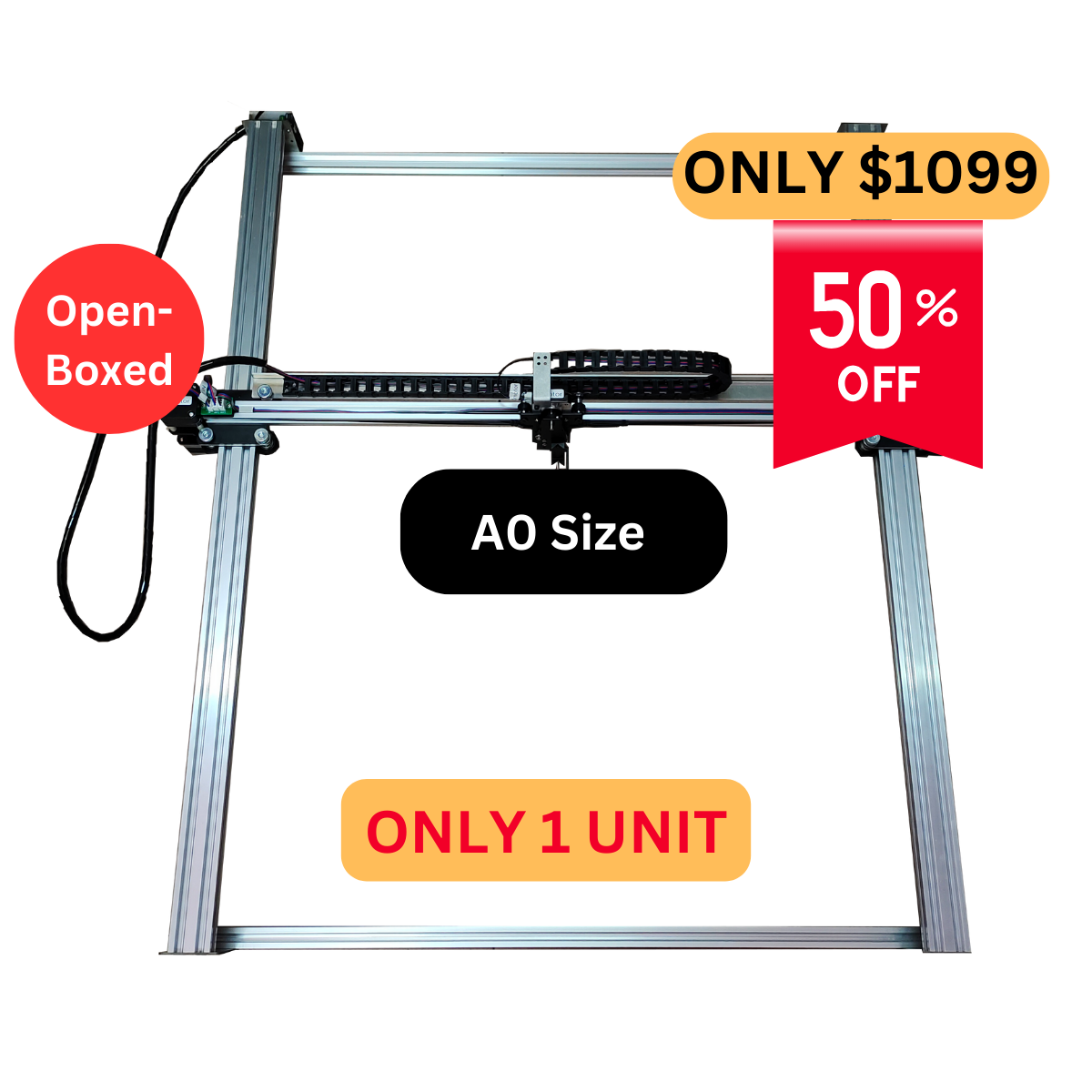

Wir stellen vor: den generalüberholten iDraw H A0 Großformat-Plotter-Zeichenroboter Stift-Plotter-Zeichenmaschine Schreibmaschine Unterschriftenmaschine | UUNA TEK, die ultimative Lösung für großformatige Kunstwerke und Designprojekte. Diese spezialisierte Maschine ist auf Aufgaben wie generative Kunst, ethnische Kostümentwürfe, Lederkennzeichnung für Gepäck, mechanische Produkt-Hilfslinienzeichnung und Handwerks-Faltlinienpressen sowie weitere Anwendungen zugeschnitten.
Hauptmerkmale
-

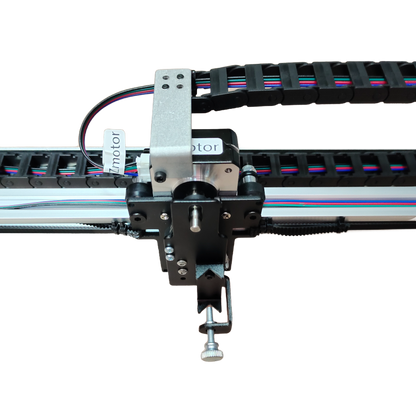

Zugkettentechnologie
Erleben Sie nahtloses Zeichnen selbst bei hohen Geschwindigkeiten dank des innovativen Zugkettenmechanismus. Dieser sorgt bei jedem Strich für einen reibungslosen Ablauf und präzise Ergebnisse.
-
Vertikale Montagefähigkeit
Entwickelt für Vielseitigkeit, kann der iDraw H mühelos vertikal montiert werden, was die Erstellung großformatiger Kunstwerke mit Leichtigkeit und Präzision ermöglicht.
-
Supreme Größenoptionen:
Wählen Sie zwischen den Größen A2, A1 oder A0, mit ausreichend Platz, um Ihre größten Ideen zum Leben zu erwecken. Die A0-Version misst beeindruckende 33,1 x 46,8 Zoll und bietet grenzenlose kreative Freiheit.
-
Leistungsstarke Schrittmotoren

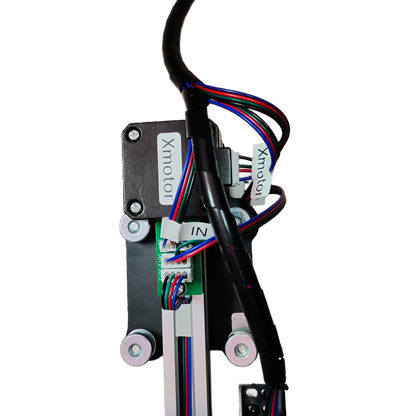

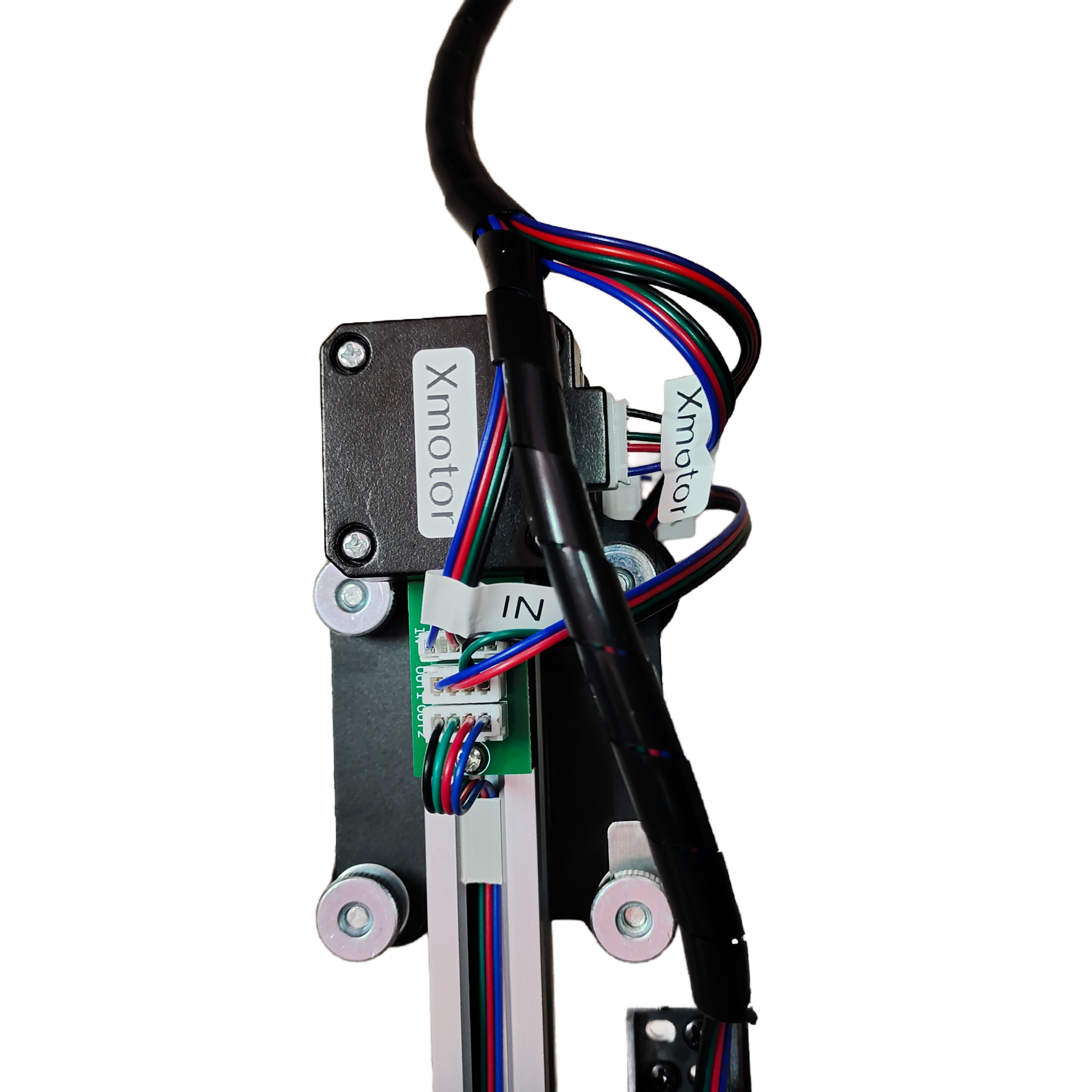

Ausgestattet mit 4* 42 Schrittmotoren (mehr bei den Größen A1/A0), die auch bei größeren Plots eine robuste Leistung garantieren.
-
Unvergleichliche Geschwindigkeit
Mit einer Schreibgeschwindigkeit von 0-12.000 MM/MIN erledigt die UUNA TEK H Version Ihre kreativen Projekte im Handumdrehen und bewahrt dabei die Präzision, die unsere Marke auszeichnet.
-
Umfassender Software-Support
Kompatibel mit Windows 7/8/10/11 oder höher (Inkscape), Mac OS (Inkscape zum Schreiben und Zeichnen, Lightburn für Lasergravur) und Linux, sodass Sie die passenden Werkzeuge zur Verfügung haben.
-
Für Präzision entwickelt
Mit einer mechanischen Präzision von Y:0,01 mm und X:0,01 mm ist die UUNA TEK H Version die Verkörperung von Perfektion.
-
Benutzerfreundliche Konnektivität
Verbinden Sie sich nahtlos über USB oder Bluetooth, was es vielseitig und für alle zugänglich macht.
-
Rahmenmaterialien in Weltklassequalität
Hergestellt aus einer Kombination von Aluminiumprofil und Stahlplatte, die Haltbarkeit und Langlebigkeit gewährleistet.
-
Anpassungsfähige Leistung
Mit einem weiten Spannungsbereich (110V-220V) ist es einsatzbereit, egal wo Sie sich befinden.
-
Vielseitige Laseroptionen
Wählen Sie aus Laserquellen von 500 mW bis 15 W zum Gravieren von Holz, Kunststoffen, Leder und Papier.
Einklappbarer Inhalt
Benachrichtigung
UUNA TEK® H A0/A1/A2 sind Derivate des UUNA TEK® H A3 Stiftplotters ohne Unterbau, speziell für eine größere Zeichenfläche neu gestaltet.
Auch mit dem verbesserten Wagen müssen diese größeren Modelle im Allgemeinen langsamer betrieben werden als ein regulärer UUNA TEK® H A3, um die gleiche Qualität zu erreichen.
Um Versandkosten und das Risiko von Schäden zu reduzieren, werden diese Modelle teilweise zerlegt geliefert, und wir versenden direkt von unserem chinesischen Hersteller. Aufgrund der hohen Versandkosten akzeptieren wir keine Rückgabe oder Rückerstattung, können jedoch defekte Teile kostenlos ersetzen und sicherstellen, dass das Gerät funktioniert. Eine vollständige Rückerstattung ist nur bei Qualitätsproblemen und fehlender Lösungsfindung möglich.
Die Einfuhrsteuer wird von Ihrem Zoll erhoben.
Sie sind wirklich groß.
Diese Geräte werden auf Bestellung in limitierter Produktion gefertigt, was mindestens einen Monat Produktionszeit und mindestens 5-10 Werktage für den Versand erfordert. Bitte senden Sie uns nach der Bestellung eine E-Mail an uunatek@gmail.com, um alles zu bestätigen.
Bitte beachten Sie, dass je größer die Maschine, desto größer die Abweichung. Die A2-A0 Maschine hat eine Abweichung von bis zu 0,5 mm auf der X-Achse und bis zu 0,6 mm auf der Y-Achse. Es ist möglich, dass der Riemenantrieb oder andere Teile während des Transports aufgrund der langen grenzüberschreitenden Strecke locker werden. Wenn dies nicht akzeptabel ist, wird empfohlen, eine kleinere Maschine wie die A3-Größe oder eine größere Maschine der UUNA TEK 3.0 zu wählen.
In diesem Fall müssen Sie die Maschine nach Erhalt möglicherweise mit unserer Online-Sitzung hier fernjustieren: https://calendly.com/uunatek/idraw-support, oder unsere YouTube-Anleitung hier ansehen: https://www.youtube.com/watch?v=QlrD2w3Zo2M&t=1403s. Gleichzeitig erhöht sich die Abweichung, wenn die Software-Einstellungen Hin- und Herbewegungen erlauben.
In diesem Fall empfehlen wir:
1. Versuchen Sie, mit geringerer Geschwindigkeit zu schreiben und die standardmäßig empfohlene Zeichengeschwindigkeit von 2000 mm/min zu verwenden
2. Schalten Sie die automatische Optimierungsfunktion, die Hin- und Herbewegungen erlaubt, aus, um die Abweichung zu verringern
3. Versuchen Sie, die X-Achse als Mittelachse des Bildes zu verwenden
4. Verwenden Sie einen schnell trocknenden Stift
5. Verwenden Sie Zeichenpapier und fixieren Sie das Papier
6. Das Kunstwerk sollte nicht zu kompliziert sein. Falls es sehr komplex ist, wird empfohlen, es in mehreren Teilen zu zeichnen
Spezifikation

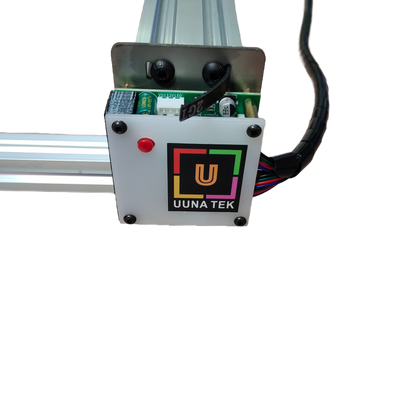

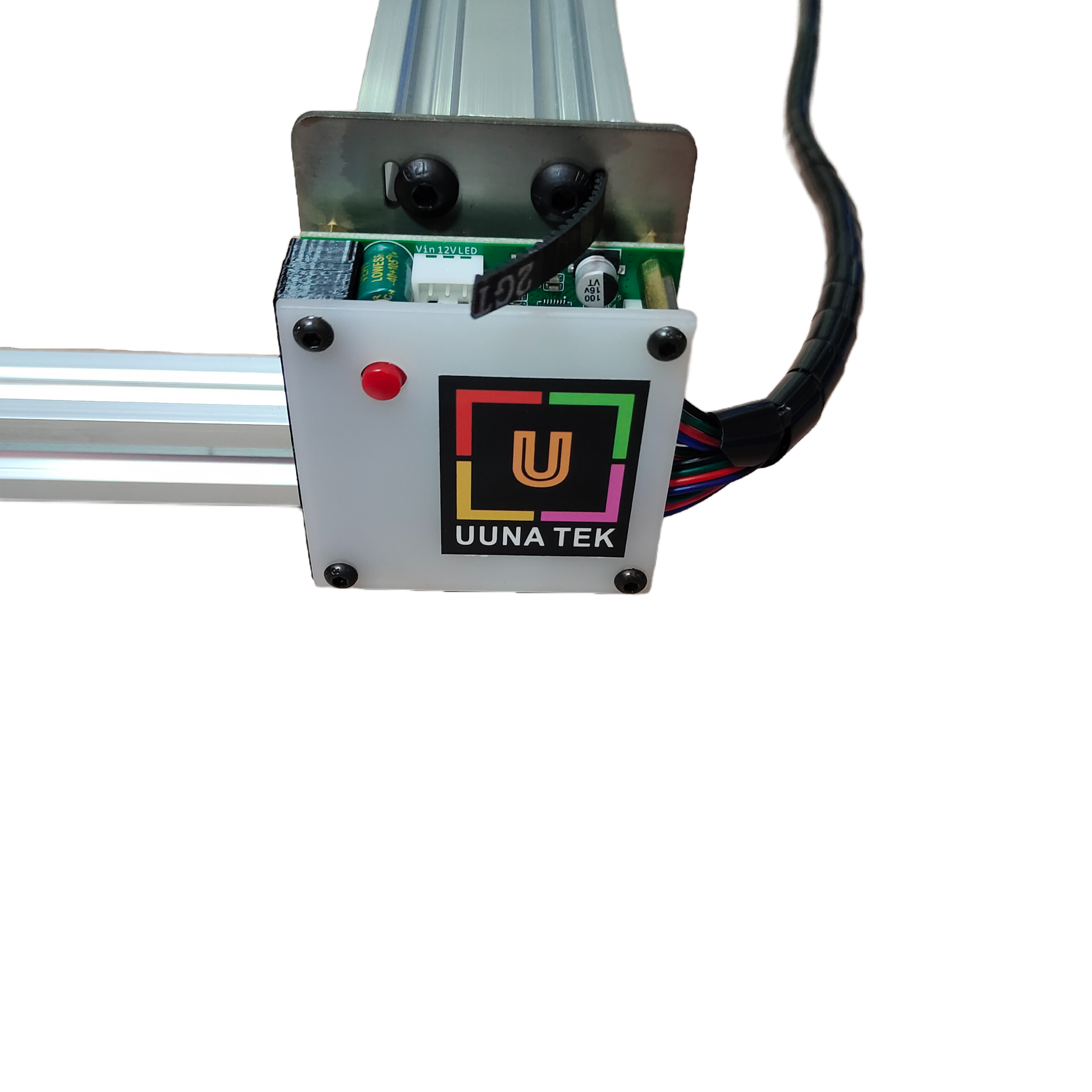

Motherboard: Drawcore V2.0
Firmware: GRBL-Kompatibilität
Add-ons: UUNA TEK® 2.0 Steuerung
Rahmenmaterialien: Aluminiumprofil + Stahlplatte
Arbeitsbereich: A2: (16,5 x 23,4 Zoll) A1: (23,4 x 33,1 Zoll), A0: (33,1 x 46,8 Zoll)
Motoren: 4* 42 Schrittmotoren (für A1/A0 Größe können mehr Schrittmotoren verwendet werden)
Mechanische Präzision: Y: 0,01 mm, X: 0,01 mm
Schreibgeschwindigkeit: 0-12.000 MM/MIN (langsamer als A3 Größe)
Baudrate: 115200 - 921600 (Standard: 115200)
Eingabeformat: JPG, JPEG, PNG, BMP, SVG usw.
Eingangsspannung: 110V-220V (kompatibel)
Netzteil-Ausgang: 12V / 1A
Betriebstemperatur: -20℃-50℃
Produktgröße: A0: 51,4 x 44,1 x 6,1 Zoll, A1: 37,4 x 34,5 x 6,1 Zoll, A2: 27,8 x 27,4 x 6,1 Zoll
Nettogewicht: 14 Pfund für A0, 11 Pfund für A1, 9 Pfund für A2
Verpackungsgröße: A0 (53 x 7,4 x 7,4 Zoll), A1 (39 x 7,8 x 6,7 Zoll), A2 (29 x 7 x 7 Zoll)
Verpackungsgewicht: 15 Pfund für A0, 12 Pfund für A1, 10 Pfund für A2.
Endschalter: Ja
Einstellbarer Stiftwinkel: 70-90 Grad
Konnektivität: USB, Bluetooth
Unterstützte Betriebssysteme und Software: Windows 7/8/10/11 oder höher (Inkscape), Mac OS (Inkscape für Schreiben und Zeichnen, Lightburn für Lasergravur), Linux
Packliste
1 X UUNA TEK iDraw H A2/A1/A0 Stiftplotter
1 X Werkzeugsets
1 X Schnellstartanleitung
1 X Dankeskarte
Software
Laden Sie die Inkscape-Software und umfangreiche Dateien hier>>>.
Sie finden die Software für Windows, Mac, Linux sowie die Montageanleitung für die Hardware und die Installationsdetails zur Software.
Für diejenigen, die erweiterte Funktionen benötigen:
1. Für diejenigen, die die Funktion zum Speichern der Plotdatei benötigen, laden Sie bitte diese Version>>> herunter
2. Für diejenigen, die eine Serienmail-Funktion benötigen,
Windows: laden Sie bitte diese Version>>> herunter
Mac oder Linux, laden Sie bitte diese Version>>> herunter
3. Für diejenigen, die eine Laserfunktion benötigen, laden Sie bitte diese Version>>> herunter
4. Was, wenn ich einige Programmiergrundlagen habe und die Originalparameter anpassen möchte, um die Geschwindigkeitsbegrenzung zu durchbrechen? Bitte laden Sie diese Version>>> herunter
Anleitungen
Sehen Sie sich die Videoanleitungen für Großformat-Stiftplotter an, einschließlich Montage, Riemenspannung einstellen, Installation der Laser-Köpfe für iDraw H A0/A1 Maschinen hier>>>
Weitere Tutorials:
Für UUNA TEK® 1.0 Stiftplotter, sehen Sie sich bitte die Videoanleitungen hier>>>
Für UUNA TEK® 2.0 Stiftplotter, sehen Sie sich bitte die Videoanleitungen hier>>>
Für UUNA TEK® H Stiftplotter, sehen Sie sich bitte die Videoanleitungen hier>>>
Für Software, sehen Sie sich bitte das Video hier>>>
Für die Laserfunktion, sehen Sie sich bitte die Videoanleitungen hier>>>
Richtlinien
Versandrichtlinie: Alle Bestellungen werden innerhalb von 48 Werksstunden bearbeitet. Alle Pakete werden mit DHL/UPS/USPS aus unseren chinesischen Lagern oder dem Amazon-Lager versendet, die Lieferung dauert 5-7 Werktage bis zu Ihrem Zielort. Verzögerungen während der Verkaufssaisons möglich. Die vollständige Richtlinie finden Sie hier>>>
Rückgaberecht: Wir gewähren eine 1-jährige Garantie auf alle Produkte. Kostenlose Rückgabe und Erstattung werden nur bei Qualitätsproblemen oder Transportschäden angeboten. Bitte kontaktieren Sie uns vor der Rücksendung unter support@uunatek.com. Die vollständige Richtlinie finden Sie hier>>>
Häufig gestellte Fragen
Warum funktioniert meine Auto-Home-Funktion nicht richtig?
Hier sind einige Tipps zur Verwendung von Auto Home.

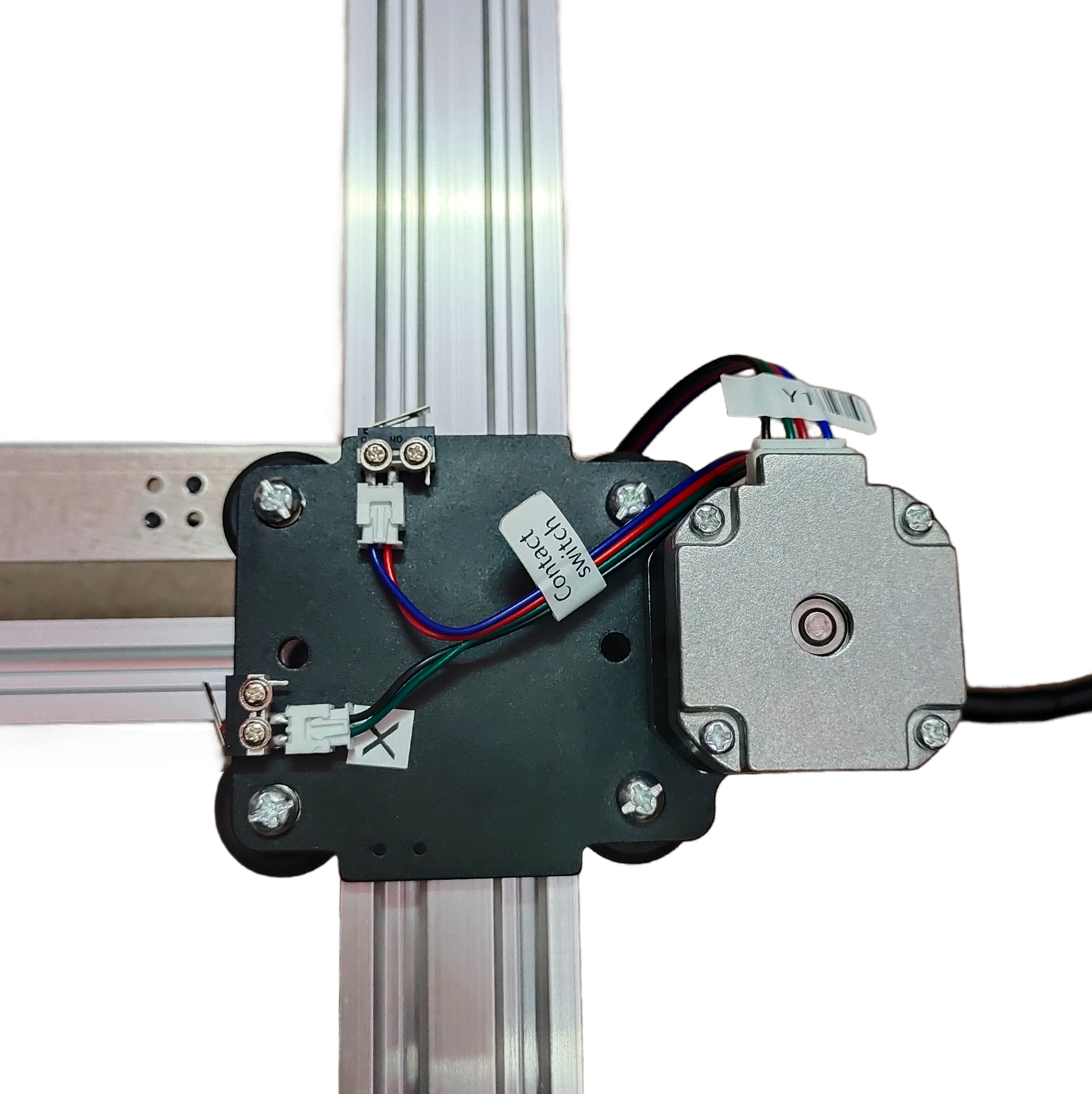

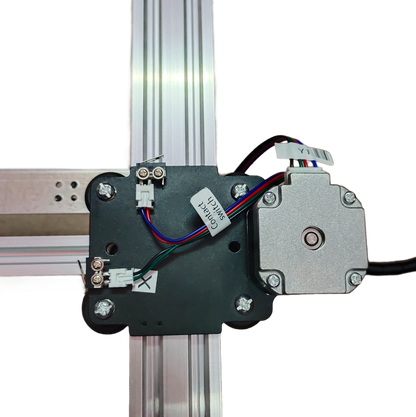

1. Überprüfen Sie, ob die Kontakt-Schalterkabel korrekt angeschlossen sind, folgen Sie diesem Leitfaden:https://www.youtube.com/watch?v=5B4nb2k6eAc2. Bewegen Sie den X-Achsen-Wagen manuell so weit wie möglich nach links und prüfen Sie, ob er den X-Achsen-Kontaktschalter berührt.
3. Bewegen Sie den Y-Achsen-Wagen manuell so weit wie möglich nach hinten und prüfen Sie, ob er den Y-Achsen-Kontaktschalter berührt.
4. Stellen Sie sicher, dass die Kabel richtig verlegt sind, damit sie nicht an den XY-Wagen hängen bleiben. Sehen Sie sich diesen Leitfaden zur Organisation des Z-Achsen-Kabels an:https://www.youtube.com/watch?v=LTwPYPh3rdE

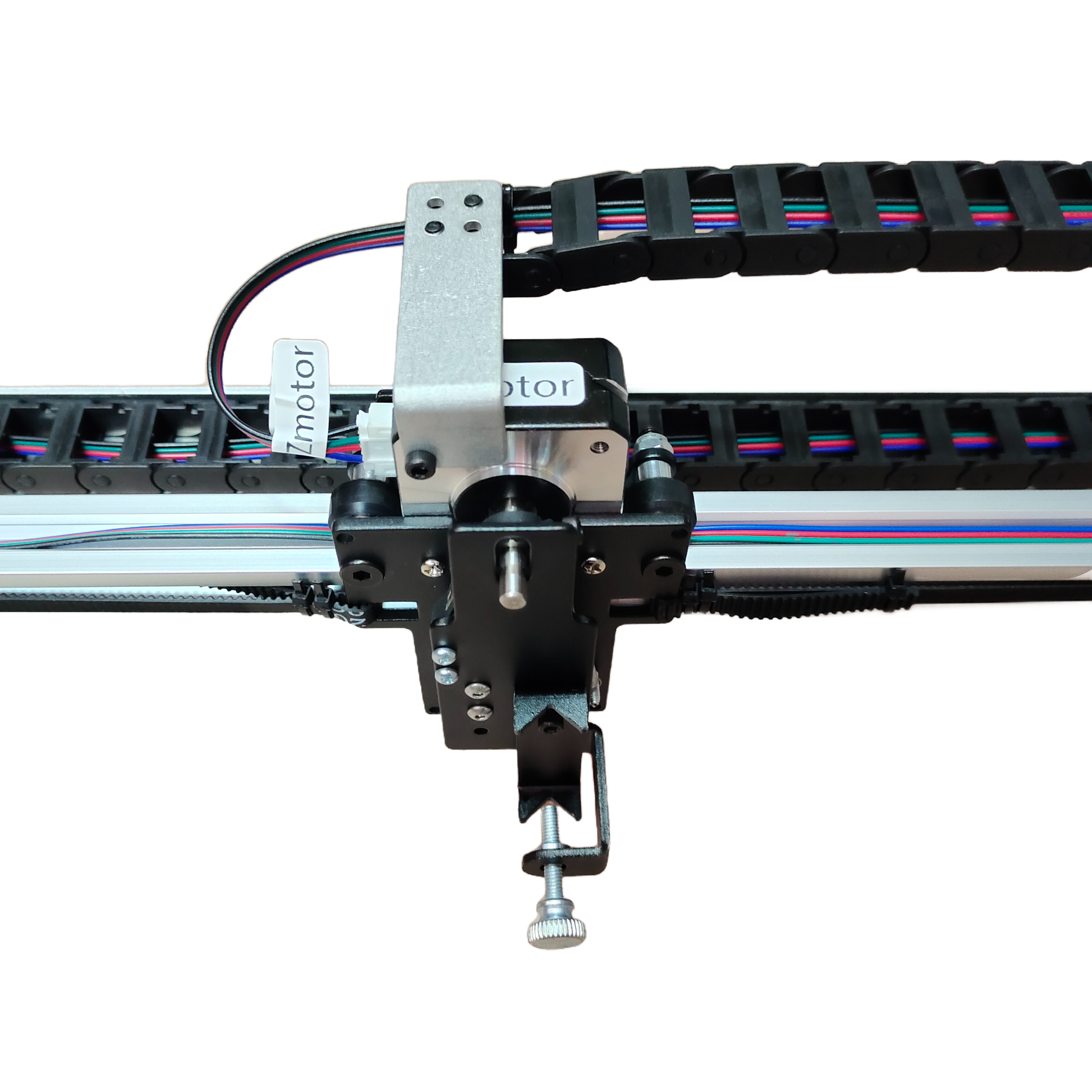

Ist es überhaupt möglich, die Einstellung dafür zu ändern, wie weit die Stifte angehoben/gesenkt werden können?
Der Code begrenzt standardmäßig die Höhe der Z-Achse, Sie können die folgenden Einstellungen wie in den Bildern gezeigt anpassen, um flexibler zu sein.
1.idraw_deps>idraw2_0internal>idraw.py
Passen Sie die Höhe von 10 auf die erwartete Höhe wie 30 bei self.options.pen_pos_up und self.options.pen_pos_down an.
2. idraw2_0.inx
Passen Sie das max="10.0" an die gewünschte Höhe bei <param name="pen_pos_down" type="float" min="0.1" max="10.0" _gui-text="Stifthöhe: UNTEN, (mm):">5.0</param> an
