Kollektion: Institutionelle Stiftplotter
Was ist ein institutioneller Stiftplotter? Er ist eine Open-Source-Infrastruktur, die digitale Entwürfe in die physische Welt überführt und speziell für Hochschulen, STEAM-Labore, Zentren für Kulturerhalt und Architekturfachbereiche entwickelt wurde. Diese Produktreihe verbindet computergestütztes Design, komplexe mathematische Topografie und traditionelle physische Medien. Von unseren hochpräzisen Plattformen UUNA TEK 3.0 (A3–A0) über den präzisionskalibrierten ArtStation 2436 bis hin zu großformatigen industriellen 2x2M-Flachbettplottern liefern diese Robotersysteme vorhersagbare, hochgradig reproduzierbare Vektorergebnisse für anspruchsvolle Forschungs-, Archivierungs- und Mehrmaterial-Arbeitsabläufe.
Hauptmerkmale:
-
Integration in offene Arbeitsabläufe für Unternehmen: Native G-Code-Ausführung über spezialisierte DrawCore V1.3- oder Industrial-GRBL-Platinen. Die Systeme verarbeiten nahtlos
.SVG- und.DXF-Dateien direkt aus offenen Programmierumgebungen (Python, Processing, P5.js) und spezialisierter Software (Rhino, AutoCAD, Grasshopper). - Strukturelle Integrität für Institutionen: Gefertigt mit robusten industriellen H-Rahmen aus Stahl, verwindungssteifen Portalen und verstärkten CoreXY-Architekturen. Diese Maschinen nutzen Schrittmotoren mit hohem Drehmoment der Baugrößen 42/57 und Linearführungen, um auch bei intensiver Labornutzung einen mechanischen Lebenszyklus ohne Wartungsaufwand zu gewährleisten.
- Wiederholgenauigkeit auf Objektebene & physische Datenvisualisierung: Bietet eine außergewöhnliche Positionierungswiederholgenauigkeit von bis zu $\pm0.02\text{mm}$ (bei UUNA TEK 3.0-Modellen A3/A2) und eine extrem feine Bewegungsauflösung von $0.0125\text{mm}$ (bei der ArtStation-Serie). So können Forschungsteams komplexe Big-Data-Datensätze in makellose physische Liniendiagramme umsetzen.
- Umfassendes Schutzökosystem für Unternehmen: Jedes Beschaffungspaket umfasst eine 100 % vormontierte, schlüsselfertige Bereitstellung, kostenlosen weltweiten Versand und unsere branchenführende lebenslange Servicegarantie, unterstützt durch direkte technische Onboarding-Prozesse für die IT- und Laboradministration von Universitäten.
-
UUNA TEK 3.0 A3 vormontierter Premium-All-in-One-Stiftplotter-Zeichenroboter mit WLAN und SD-Karte – kompakt, leiser, schneller, präziser
4.85 / 5.0
(13) 13 Gesamtzahl der Bewertungen
Regulärer Preis €920,95 EURRegulärer PreisStückpreis / pro€1.314,95 EURVerkaufspreis €920,95 EURAusverkauf -
UUNA TEK ArtStation 2436 | Großformat-Kunstplotter und generatives Kunstproduktionssystem in institutioneller Qualität (36” × 24”)
Regulärer Preis €2.384,95 EURRegulärer PreisStückpreis / pro€3.406,95 EURVerkaufspreis €2.384,95 EURAusverkauf -
UUNA TEK 3.0 A0 vormontierter Premium-All-in-One-Zeichenroboter mit Stiftplotter, WLAN und SD-Karte – extragroßes Format, leiser, schneller, präziser
Regulärer Preis €3.351,95 EURRegulärer PreisStückpreis / pro€4.788,95 EURVerkaufspreis €3.351,95 EURAusverkauf -
UUNA TEK 3.0 A2-Zeichenroboter mit Stiftplotter – All-in-One mit WLAN und SD-Karte, mittelgroßer hochpräziser Plotter
Regulärer Preis €2.062,95 EURRegulärer PreisStückpreis / pro€2.946,95 EURVerkaufspreis €2.062,95 EURAusverkauf -
UUNA TEK ArtStation 1824 | Professioneller Stiftplotter und generatives Kunstproduktionssystem in Ausstellungsqualität (24” × 18”)
5.0 / 5.0
(1) 1 Gesamtzahl der Bewertungen
Regulärer Preis €1.546,95 EURRegulärer PreisStückpreis / pro€2.209,95 EURVerkaufspreis €1.546,95 EURAusverkauf -
UUNA TEK 3.0 A1 vormontierter Premium-All-in-One-Zeichenroboter mit Stiftplotter, WLAN und SD-Karte – Großformat, leiser, schneller, präziser
Regulärer Preis €2.706,95 EURRegulärer PreisStückpreis / pro€3.867,95 EURVerkaufspreis €2.706,95 EURAusverkauf -
AusverkaufUUNA TEK 3.0 A3+Zubehör-Kit-Bundle
Regulärer Preis €972,95 EURRegulärer PreisStückpreis / pro€1.497,95 EURVerkaufspreis €972,95 EURAusverkauf -
AusverkaufUUNA TEK 3.0 A0+Zubehör-Kit-Bundle
Regulärer Preis €3.230,95 EURRegulärer PreisStückpreis / pro€4.971,95 EURVerkaufspreis €3.230,95 EURAusverkauf -
AusverkaufUUNA TEK 3.0 A1+Zubehör-Kit-Bundle
Regulärer Preis €2.632,95 EURRegulärer PreisStückpreis / pro€4.050,95 EURVerkaufspreis €2.632,95 EURAusverkauf -
AusverkaufUUNA TEK 3.0 A2+Zubehör-Kit-Bundle
Regulärer Preis €2.033,95 EURRegulärer PreisStückpreis / pro€3.129,95 EURVerkaufspreis €2.033,95 EURAusverkauf -
UUNA TEK 3.0 - (2X1.25M/2X2M) Vormontierter Premium-All-in-One-Zeichentisch für Architekten mit Stiftplotter zum Architekturzeichnen, mit WLAN und SD-Karte
Regulärer Preis Ab €6.215,95 EURRegulärer PreisStückpreis / pro€8.288,95 EURVerkaufspreis Ab €6.215,95 EURAusverkauf
Institutionelle Lösungen und Workflow-Lösungen
-
Für Museen, Galerien und öffentliche Kunsträume: Ausstellungsreife Leistung
Ermöglichen Sie Installationen im großen Maßstab und kontinuierliche, live stattfindende Auftragsarbeiten im Bereich der öffentlichen Kunst. Diese Systeme sind darauf ausgelegt, den hohen Anforderungen von Ausstellungsumgebungen standzuhalten, und dienen als eigenständige Installationen für performative Kunst mit langer Laufzeit.
-

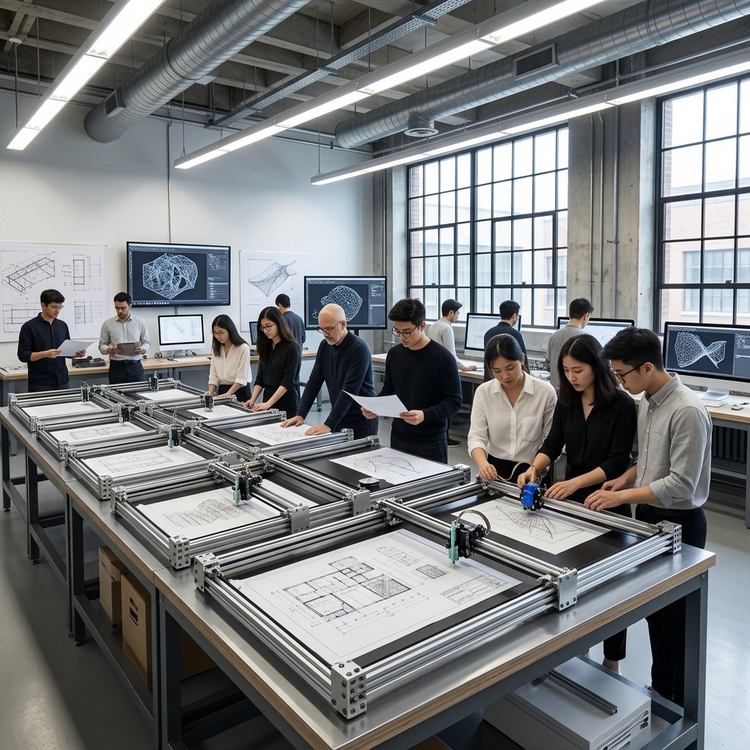

Für Universitäten und Forschungslabore: Langlebige Infrastruktur für mehrere Nutzer
Statten Sie Ihre digitale und physische Infrastruktur mit zuverlässiger Hardware in pädagogischer Qualität aus. Die ArtStation-Serie ist für die anspruchsvollen Bedingungen in Schülerlaboren konzipiert und bietet zugängliche Open-Hardware, robuste Not-Aus-Schalter und wartungsarme Komponenten. So maximieren Sie Ihren Bildungs-ROI und schließen die Lücke zwischen MINT und MINKT.
-
Für zeitgenössische Künstler und Creative Coder: Code-Pipelines ohne Reibungsverluste
Hör auf, dich mit klobiger, proprietärer Software herumzuschlagen. ArtStation wurde für moderne Entwickler und Künstler entwickelt. Es unterstützt reine, unkomprimierte SVG-Layouts und standardmäßigen G-Code. Es lässt sich nahtlos in benutzerdefinierte Skript-Setups aus Python, Processing, vsketch und Grasshopper integrieren. Keine verpflichtenden Cloud-Abonnements, keine Bindung an ein Ökosystem - einfach die volle Kontrolle über deine Vektoren.
Funktion 1:
Generatives Kunstsystem in Ausstellungsqualität (0.0125 mm native Auflösung)
Die technische Realität: Generative Kunst gewinnt durch Details an Größe. Herkömmliche kommerzielle Zeichenmaschinen weisen ein geringes Spiel auf, wodurch mikroskopisch feine überlappende Linien verschwimmen oder die Papierfasern beschädigen können.
Die Lösung von UUNA TEK®: Entwickelt mit einer nativen minimalen Bewegungsauflösung von 0,0125 mm und einer absoluten mechanischen Toleranz von ~0,1 mm, verwandelt die ArtStation-Serie hyperkomplexe algorithmische Raster, dichte mathematische Moiré-Muster und Vektoren chaotischer Attraktoren in gestochen scharfe physische Linien. Ihr Kunstwerk behält seine klare geometrische Definition selbst unter diagnostischer Beleuchtung auf Galerieniveau.
Funktion 2:
Dauerbetrieb in Studioqualität (24/7-Betrieb ohne Abweichungen)
Die technische Realität: Ein Standardplot kann problemlos 18 bis 36 Stunden ununterbrochen dauern. Bei billigen, selbstgebauten, riemengetriebenen Bausätzen überhitzen die Motoren, die Chips verlieren Schritte und die Linien weichen mitten in einem Werk auf Archivpapier im Wert von 2.000 $ ab.
Die Lösung von UUNA TEK®: Die ArtStation-Serie wurde als Infrastruktur für institutionelle Kunstproduktion entwickelt und kombiniert robuste Schrittmotoren mit aktiven Kühlblöcken zur Wärmeableitung und einem verbesserten industriellen H-SE-Motherboard. Sie ist für den Dauerbetrieb ohne Aufsicht ausgelegt – das bedeutet, sie kann die ganze Nacht in einem dunklen Atelier laufen oder während einer einmonatigen Museumsausstellung durchgehend live arbeiten, ohne auch nur einen Millimeter von der vorgesehenen Position abzuweichen.
Funktion 3:
Hochstabile CoreXY-Architektur und industrielle Linearführungen
Die technischen Fakten: Herkömmliche Plotter mit Kragarm- oder X-Y-Portal vibrieren bei hohen Vektorübergangsgeschwindigkeiten stark und erzeugen dadurch „Ghosting“-Artefakte und wellige Linien.
Die Lösung von UUNA TEK®: Das System basiert auf einem verstärkten CoreXY-Bewegungssystem. Beide Motoren sind sicher am Sockel befestigt, wodurch die bewegte Masse des Portals drastisch reduziert wird. Dank hochsteifer linearer Stahlschienen und glasfaserverstärkter Zahnriemen bewegt sich der Werkzeugkopf mit bis zu 280 mm/s (11 in/sec) und beschleunigt gleichmäßig und vibrationsfrei entlang der Vektoren.
Funktion 4:
Künstlerische Kompatibilität mit mehreren Materialien (adaptiver Werkzeugkopf mit einem Winkel von 70°–90°)
Die technische Realität: Menschen halten Stifte schräg; herkömmliche Plotter zwingen Stifte in eine vollkommen senkrechte Position (90°), wodurch Füllhalterfedern beschädigt, feine Fineliner zerfetzt und trockene Medien wie Kohle unmöglich zuzuführen sind.
Die UUNA TEK®-Lösung: Mit einem proprietären verstellbaren Stiftwinkelmodul von 70°–90° und einem robusten System zum kontrollierten Anheben der Z-Achse um 10 mm gibt ArtStation Künstlern die vollständige mechanische Kontrolle darüber, wie das Medium auf die Leinwand trifft. Es bietet die exakt erforderliche strukturelle Druckkontrolle, um mit empfindlichen technischen Finelinern, schnelltrocknender Füllhaltertinte, kräftigen Farbmarkern, weichem Graphit oder zerbrechlichen Weidenkohlestäbchen zu zeichnen.
Funktion 5:
Offene Workflow-Integration & API-gesteuerte Pipelines
Die technische Realität: Nichts frustriert kreative Programmierer mehr, als an eine fehlerhafte, cloudabhängige proprietäre App gebunden zu sein, die bei großen SVG-Dateien ständig abstürzt.
Die UUNA TEK®-Lösung: UUNA TEK® basiert auf offenen Vektorprotokollen. Das Gerät wird direkt über eine latenzfreie USB-Steuerleitung angeschlossen und liest native SVG-Layouts und industrielle G-Code-Befehle direkt ein. Es dient als nahtloser physischer Compiler für Skripte aus Python, Processing, vsketch, openRCA, Inkscape, Adobe Illustrator oder parametrischen CAD-/Grasshopper-Frameworks.
UUNA TEK® Institutional Pen Plotters: Complete Product Line Comparison
| Technical Specifications | UUNA TEK 3.0 (A3) | UUNA TEK 3.0 (A2) | UUNA TEK 3.0 (A1) | UUNA TEK 3.0 (A0) | UUNA TEK ArtStation 1824 | UUNA TEK ArtStation 2436 | UUNA TEK 3.0 (2x1.25M) | UUNA TEK 3.0 (2x2M) |
|---|---|---|---|---|---|---|---|---|
| System Classification | Desktop Compact | Medium-Format | Large-Format | Full-Scale Workstation | Premium Studio | Institutional Flagship | Industrial Prototyping | Heavy-Duty Mega Flatbed |
| Effective Plotting Area | 420 X 297 mm | 594 X 420 mm | 841 X 594 mm | 1189 X 841 mm | 610 X 457 mm (24" X 18") | 914 X 610 mm (36" X 24") | 2000 X 1250 mm | 2000 X 2000 mm |
| Motion Architecture | H-Frame | H-Frame | Reinforced H-Frame | Anti-Deflection Gantry | CoreXY Structure | CoreXY Structure | Anti-Deflection Gantry | Dual-Drive Gantry |
| Maximum XY Travel Speed | 20,000 mm/min | 20,000 mm/min | 20,000 mm/min | 20,000 mm/min | 16,800 mm/min | 16,800 mm/min | 20,000 mm/min | 20,000 mm/min |
| Minimum Motion Resolution | 0.02 mm | 0.02 mm | 0.05 mm | 0.05 mm | 0.0125 mm | 0.0125 mm | 0.1 mm | 0.1 mm |
| Mechanical Precision (XY) | +-0.02 mm | +-0.02 mm | +-0.05 mm | +-0.05 mm | +-0.1 mm | +-0.1 mm | +-0.1 mm | +-0.1 mm |
| Max Substrate Thickness | 30 mm | 30 mm | 30 mm | 30 mm | 18 mm (0.7 in) | 18 mm (0.7 in) | 40 mm (Modified) | 40 mm (Modified) |
| Vertical Pen Travel | 10 mm | 10 mm | 10 mm | 10 mm | 10 mm (0.4 in) | 10 mm (0.4 in) | 10 mm | 10 mm |
| Tool Angle Control | 0-90 Degree Variable | 0-90 Degree Variable | 0-90 Degree Variable | 0-90 Degree Variable | 70-90 Degree Adjustable | 70-90 Degree Adjustable | 0-90 Degree Variable | 0-90 Degree Variable |
| Frame Materials | Q235 Steel + Al | Heavy Steel Frame | Reinforced Dual-Beam | Anti-Deflection Gantry | Al Profile + Stainless Steel | Al Profile + Stainless Steel | Anti-Deflection Gantry | Anti-Deflection Gantry |
| Base Plate Material | 2mm Rigid Steel | 2mm Rigid Steel | 2mm Rigid Steel | 2mm Rigid Steel | Magnetic Steel Plate | Magnetic Steel Plate | 8mm Tempered Glass | 8mm Tempered Glass |
| Motherboard & Control | GRBL Hardware | GRBL Hardware | GRBL Hardware | Industrial GRBL | DrawCore V1.3 | DrawCore V1.3 | Industrial GRBL | Industrial GRBL |
| System Firmware | GRBL Native | GRBL Native | GRBL Native | GRBL Industrial | EBB Firmware | EBB Firmware | GRBL Industrial | GRBL Industrial |
| Connectivity | USB / SD Card | USB / SD Card | USB / SD Card | USB / SD Card | USB | USB | USB / Standalone | USB / Standalone |
| Power Adapter Output | DC 12V | DC 12V | DC 12V | DC 24V | DC 24V | DC 24V | DC 24V Industrial | DC 24V Industrial |
| Device Physical Weight | 11 kg | 17.5 kg | 32 kg | 48 kg | 11 kg | ~16 kg | ~110 kg | ~165 kg |
| Overall Footprint | 570 X 440 mm | 740 X 570 mm | 1010 X 740 mm | 1370 X 1010 mm | 560 X 840 mm | ~860 X 1140 mm | 2400 X 1650 mm | 2400 X 2400 mm |
| Deployment Status | 100% Preassembled | 100% Preassembled | 100% Preassembled | 100% Preassembled | 100% Preassembled | 100% Preassembled | 100% Preassembled | 100% Preassembled |
FAQ
Q1: Was macht ein robotergestütztes Zeichensystem zu einem Asset „auf institutionellem Niveau“?
A: Systeme in institutioneller Qualität zeichnen sich durch ihre konstruktive Auslegung und ihre lange Lebensdauer bei kontinuierlichem Einsatz aus. Während herkömmliche Hobby-Plotter leichte Rahmen verwenden, besteht die UUNA TEK 3.0 Institutional-Serie aus Q235-Kohlenstoffstahl und schweren H-Rahmen aus Stahl. Bei unseren Modellen 2x1.25M und 2x2M kommt ein besonders großer, verwindungssteifer Portalrahmen zum Einsatz. Diese Systeme sind dafür ausgelegt, dem intensiven Betrieb durch mehrere Nutzer in Universitätslaboren und öffentlichen Museen ohne mechanische Ermüdung standzuhalten.
Q2: Können diese Plotter während langer öffentlicher Installationen sicher und völlig unbeaufsichtigt laufen?
A: Ja. Um die strengen Sicherheitsstandards von Universitäten und betrieblichen Anforderungen von Museen zu erfüllen, verfügt jede Maschine über einen autonomen Async-Modus. Dank leistungsstarker Datenübertragung über USB oder der Ausführung über eine Offline-SD-Karte arbeiten die Produktreihen ArtStation 2436 und UUNA TEK 3.0 nahtlos, ohne an einen eigenen Computer angeschlossen zu sein. So wird das Risiko eines Computerausfalls während einer Ausstellung ausgeschlossen, während integrierte geräuscharme Nylon-Schleppketten die beweglichen Kabel zuverlässig schützen.
Q3: Welche Vektordateiformate und Designumgebungen werden nativ unterstützt?
A: Die Plattformen von UUNA TEK basieren auf einer zuverlässigen, offenen Hardwarearchitektur und verwenden standardisierte G-Code-Datenprotokolle. So wird verhindert, dass Ihre Abteilung an proprietäre Software gebunden ist. Die Systeme verarbeiten nativ SVG-, DXF-, PLT- und PDF-Dateien direkt aus kreativen Programmierumgebungen wie Python oder Processing sowie aus professionellen Programmen für computergestütztes Design wie AutoCAD, Rhino, Revit, SolidWorks, Inkscape und LightBurn.
Q4: Wie präzise und wiederholgenau sind diese Systeme auf großformatigen Leinwandflächen?
A: Bei der Physicalisierung kritischer Daten und komplexen Architekturplänen ist Präzision unverzichtbar. Die UUNA TEK 3.0 A3- und A2-Systeme erreichen mithilfe starrer Linearführungsschienen eine Wiederholgenauigkeit von +-0.02mm. Für besonders große Formate gewährleisten unsere 2-Meter-Flachbettsysteme für den Schwerlastbetrieb über den gesamten großzügigen Arbeitsbereich eine konstante +-0.1mm-Präzision. Hochdrehmoment-Schrittmotoren der Größe 57 sowie doppelte Zahnstangen-Ritzel-Antriebe verhindern dabei ein Abdriften.
F5: Ist der Betriebsgeräuschpegel niedrig genug für öffentliche Museumsgalerien oder Universitätsbibliotheken?
A: Ja, die Geräuschdämmung ist direkt in unsere Kinematik integriert. Die vollwertigen Arbeitsstationen UUNA TEK 3.0 arbeiten mit unter 60 dB besonders leise und fügen sich nahtlos in akademische Umgebungen oder Labore ein. Für besonders ruhige Galerieräume läuft die ArtStation 2436 mit hochoptimierten, leisen Motortreibern bei unter 55 dB, sodass sich die Aufmerksamkeit der Öffentlichkeit ganz auf das performative Schauspiel des mechanischen Zeichnungsprozesses richtet.
Q6: Wie kommen diese Plotter mit unterschiedlichen Papiergewichten und unkonventionellen Substraten aus mehreren Materialien zurecht?
Antwort: Die Kollektion unterstützt eine große Auswahl an Medien. Die UUNA TEK 3.0 A3–A0-Systeme verarbeiten physische Materialien mit einer Dicke von bis zu $30\text{mm}$ auf ihren starren Stahlgrundplatten. Für schwere Architekturplatten, Holzplatten oder dichte Polymere verfügen die industriellen 3.0 2x1.25M- und 2x2M-Flachbetten über einen angepassten Freiraum, der das direkte Plotten auf Substraten mit einer Dicke von bis zu 40mm ermöglicht.
Q7: Welche Arten von Tuschefüllern, Zeicheninstrumenten und Archivmarkern können eingespannt werden?
Direkte Antwort: Institutionelle Plotter müssen über hochgradig anpassungsfähige Werkzeugspannsysteme verfügen, die Stifte, Marker oder technische Instrumente unterschiedlichen Gewichts auf flexiblen ebenso wie auf dicken, starren Materialien sicher halten können.
- Die UUNA TEK® Edge: Die ArtStation-Linie verfügt über ein Stiftwinkelsystem, das zwischen 70 und 90 Grad einstellbar ist, mit einer internen Stiftklemme für Zeicheninstrumente mit einem Durchmesser von bis zu 16 mm und Materialstärken von bis zu 18 mm. Die UUNA TEK 3.0-Serie bietet wahlweise einen gedämpften Schlitten für hohe Beanspruchung oder einen industriellen Schwerlast-Z-Achsenschlitten (variabler Bereich von 0 bis 90 Grad), der Materialien mit einer Stärke von bis zu 30 mm (A3-A0) und bei den 2M Mega-Flachbetten bis zu 40 mm unterstützt – ideal zum direkten Zeichnen auf dick bespannten Leinwänden, Holzplatten, Karton oder schweren Aquarellpapierbögen.
Q8: Welche Anforderungen an die Stromversorgung gelten für die Integration dieser Geräte in ältere Campus-Infrastrukturen?
A: Jede Maschine ist mit hocheffizienten elektrischen Komponenten ausgestattet und verfügt über ein universell kompatibles Netzteil mit AC 100V – 240V Eingangsspannung für den weltweiten Einsatz. Die interne Spannung wird in eine besonders sichere DC-12V- oder DC-24V-Leitung umgewandelt. Der Stromverbrauch ist außergewöhnlich effizient: Der 3.0 A3 benötigt lediglich 20W, während unser größter industrieller Portalfräser – der 3.0 2x2M – selbst bei voller Beschleunigung (max. Geschwindigkeit 20,000 mm/min) nur bescheidene 90W verbraucht.
Q9: Wie viel Wartung erfordern diese Robotersysteme von Labortechnikern?
A: Nahezu null. Da unsere Maschinen mit staubresistenten Linearschienen, hochwertigen Aluminiumprofilen und abgedichteten Industrielagern gebaut sind, benötigen sie keine aufwendigen Kalibrierungsroutinen. Die Hauptaufgabe Ihres Laborteams besteht lediglich darin, sicherzustellen, dass den von Ihnen gewählten Schreibgeräten während umfangreicher Druckzyklen nicht die Tinte ausgeht.
Q10: Wie schützt UUNA TEK institutionelle Investitionen und optimiert die Beschaffung an Universitäten?
A: Wir kennen uns mit B2B- und institutionellen Förderprogrammen aus. Jede Maschine dieser Kollektion wird zu 100 % vormontiert als schlüsselfertige Komplettlösung geliefert, sodass dem Lehrpersonal die mühsame Montage erspart bleibt. Käufe sind vollständig abgesichert durch kostenlosen weltweiten Versand, ein 30-tägiges Rückgaberecht, eine lebenslange Servicegarantie und direkte technische 1:1-Einführungsgespräche, die Ihre IT- und Laboradministratoren unterstützen.
