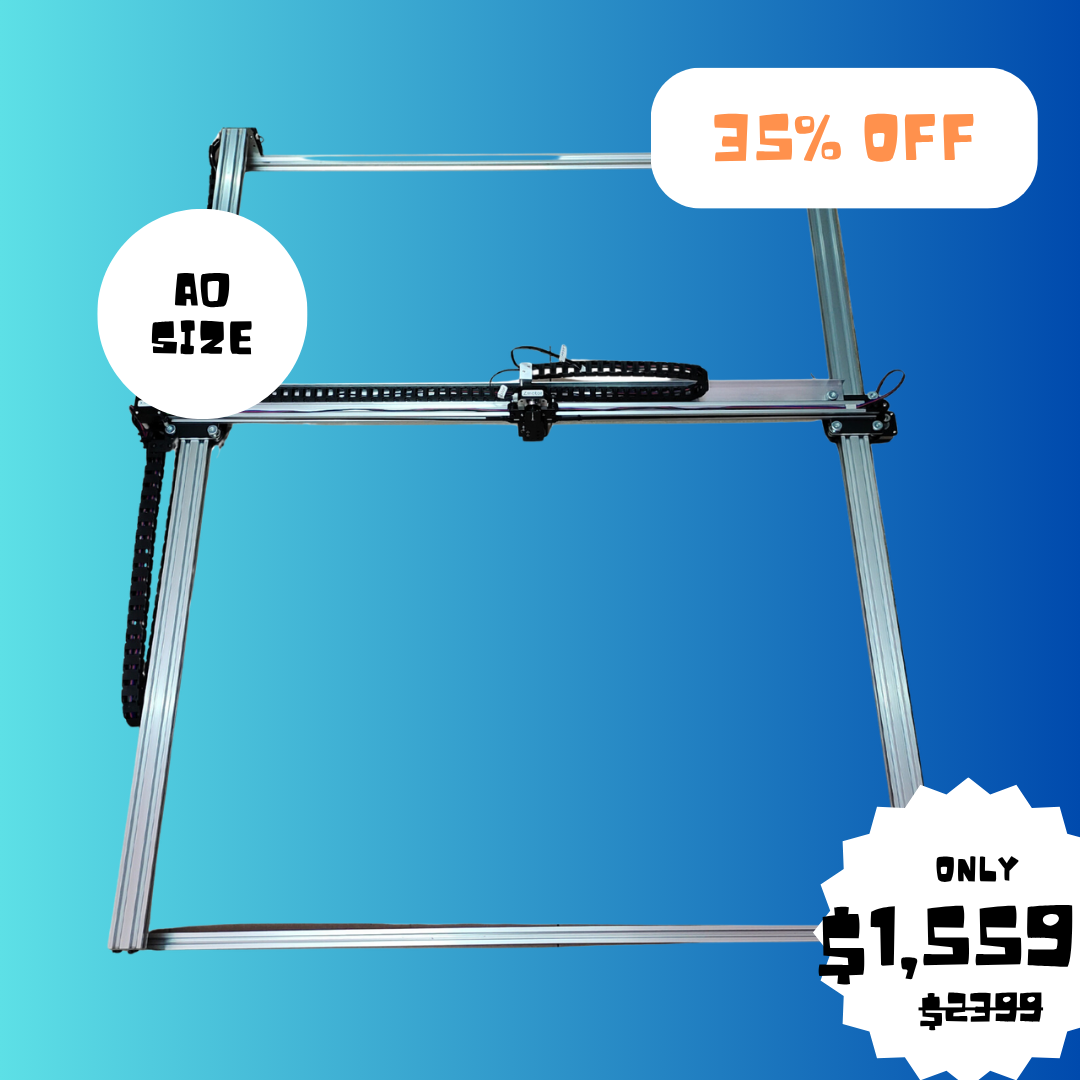

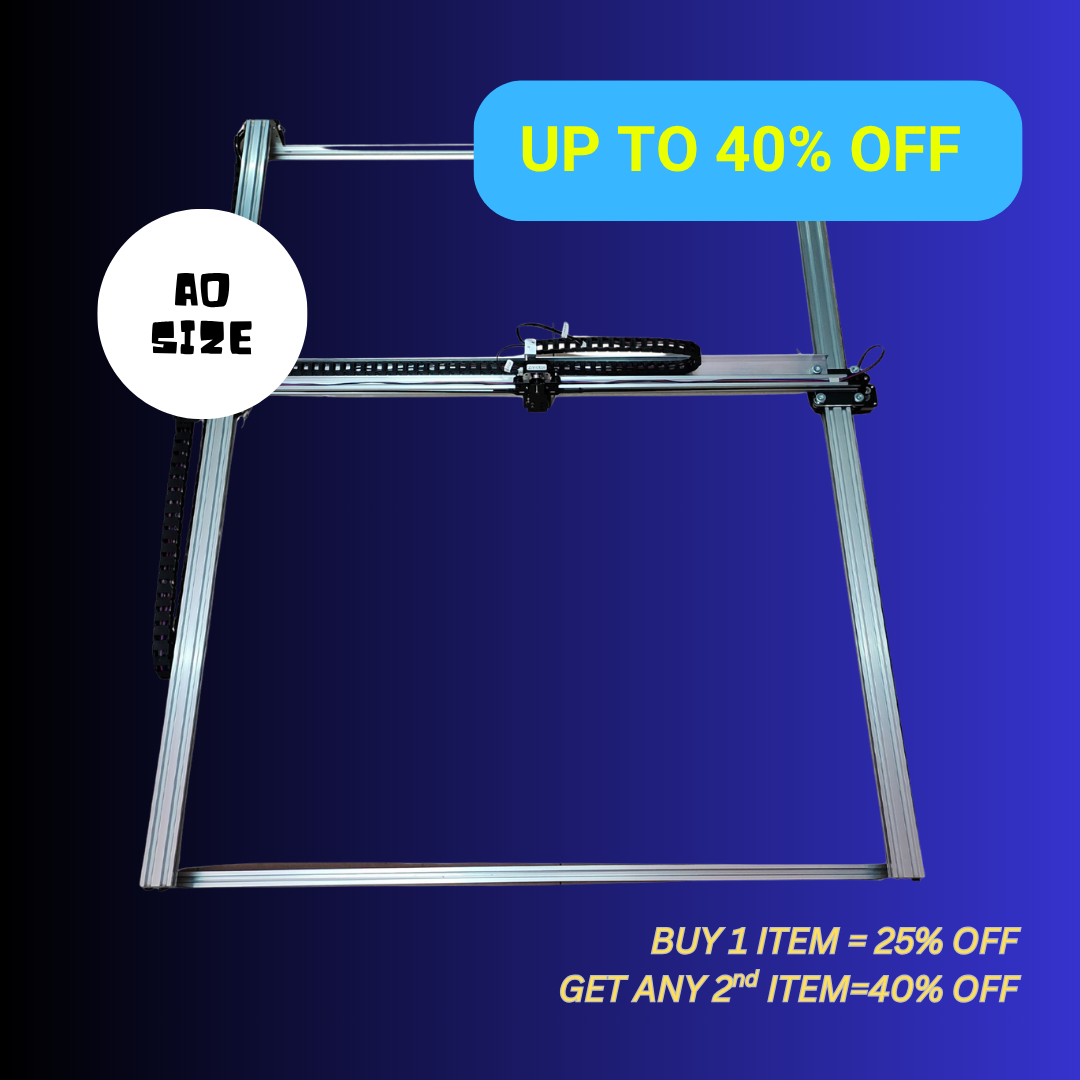

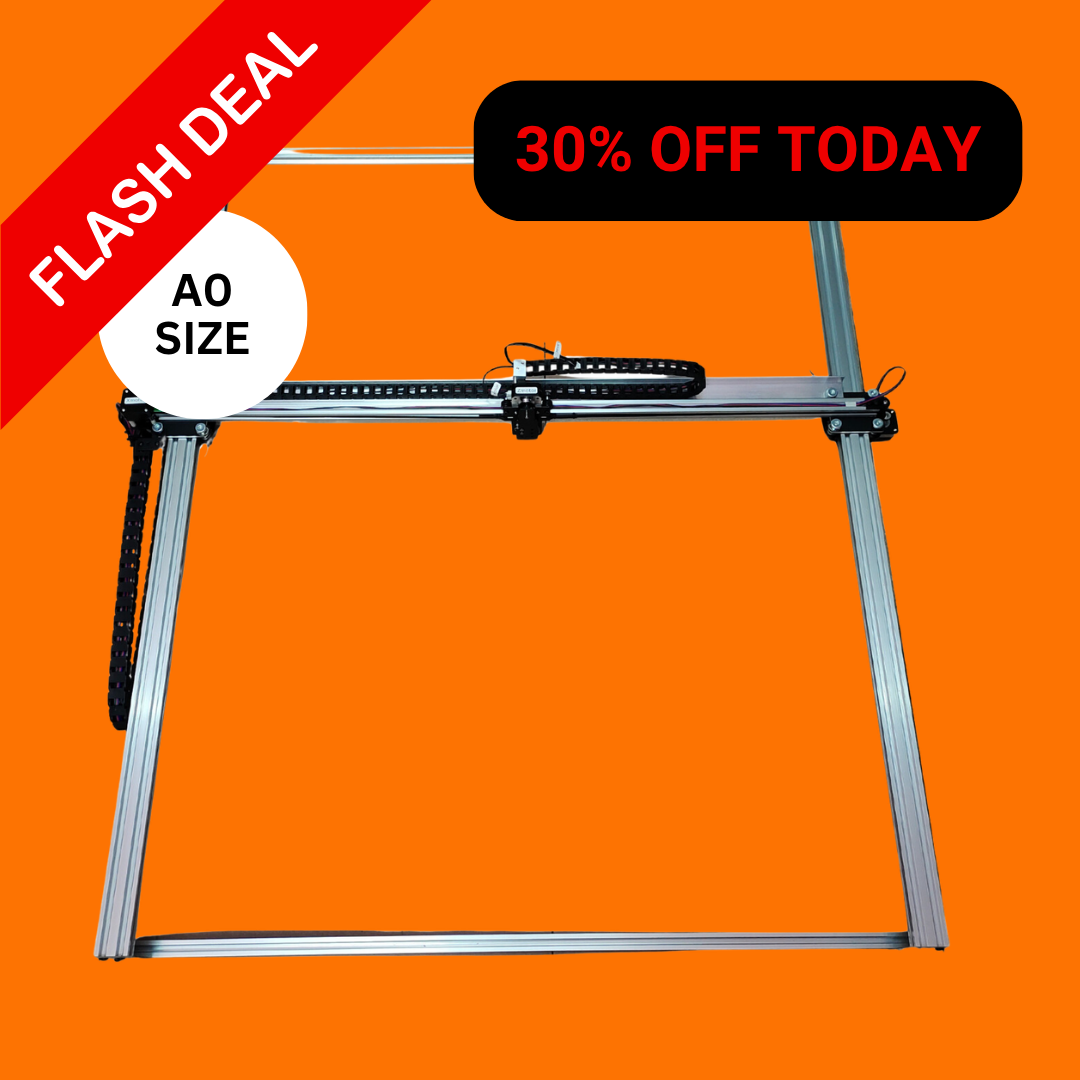

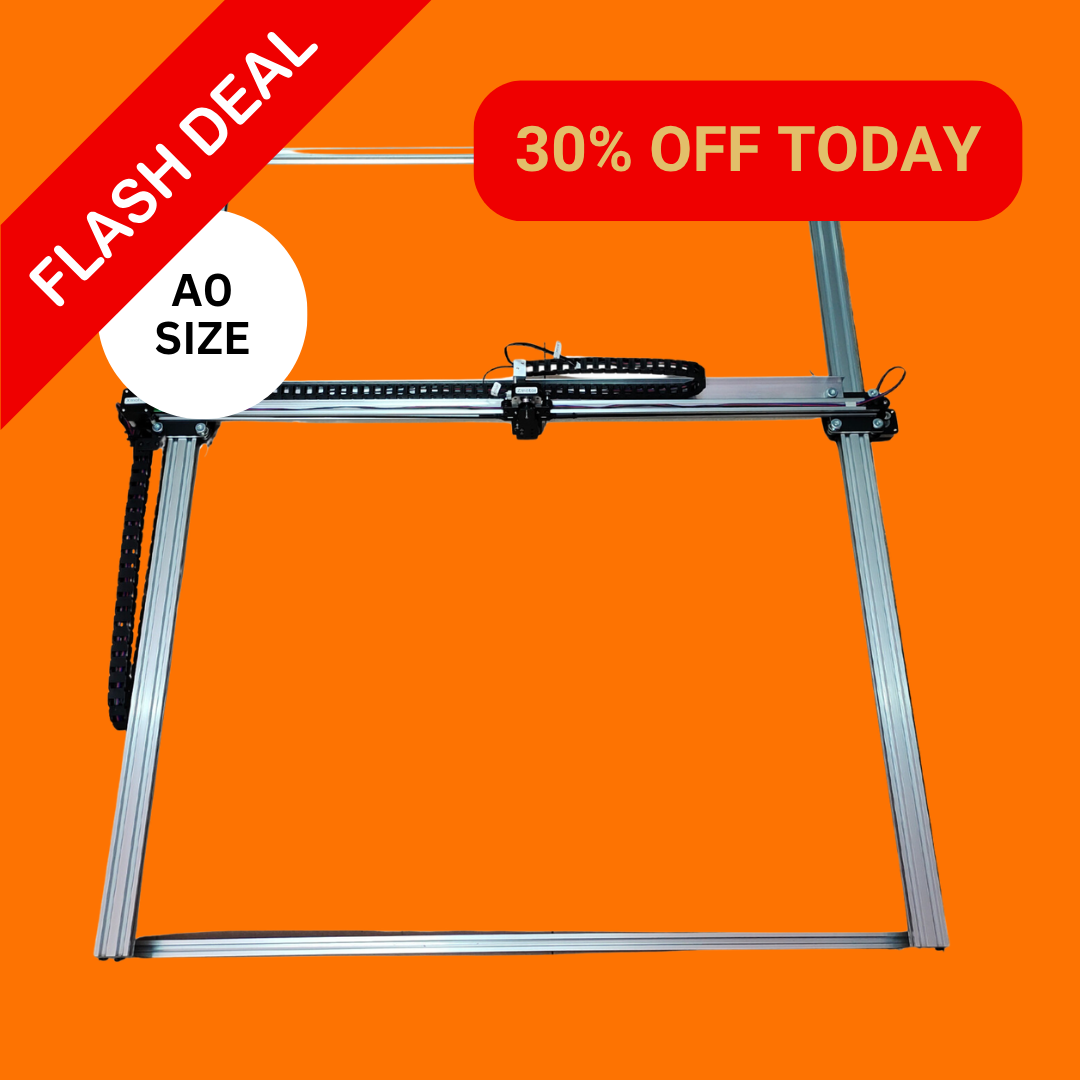

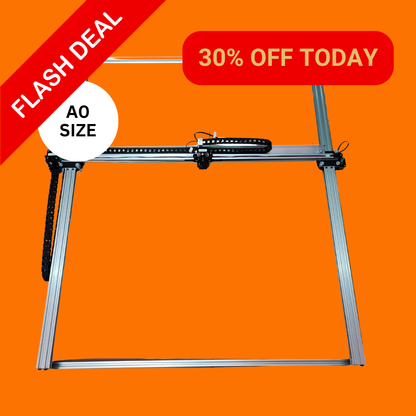

iDraw H A0 Großformatiger Zeichenroboter, Stiftplotter, Zeichenmaschine, Schreibmaschine, Unterschriftenmaschine| UUNA TEK

iDraw H A0 Großformatiger Zeichenroboter, Stiftplotter, Zeichenmaschine, Schreibmaschine, Unterschriftenmaschine| UUNA TEK

€1.526,95 EUR
€2.181,95 EUR €1.526,95 EUR
Verkauf Ausverkauft
Versandkosten werden an der Kasse berechnet.
Stecker
🎃 Spooky Bundle Deals | Get 35% OFF 🦇

Wir stellen den iDraw H A0-Großformatplotter, Zeichenroboter, Stiftplotter, die Zeichenmaschine, Schreibmaschine und Signaturmaschine vor | UUNA TEK, die ultimative Lösung für die Erstellung von Kunstwerken und Designprojekten in größerem Maßstab. Diese Spezialmaschine ist auf Aufgaben wie generative Kunst, das Entwerfen ethnischer Trachten, das Markieren von Leder für Gepäck, das Zeichnen von Hilfslinien für mechanische Produkte und das Prägen von Faltlinien im Kunsthandwerk sowie weitere Anwendungen zugeschnitten.

Bitte beachten Sie, dass diese Version über keine Grundplatte verfügt. Vielen Dank

Was ist der iDraw H A0-Stiftplotter?

Der iDraw H A0 bewältigt Projekte, die größer als das A1-Format sind, und bietet:

  • Mechanische Präzision für detaillierte Kunstwerke im Großformat
  • Flexible Softwareunterstützung, kompatibel mit Inkscape, LightBurn und anderen Formaten (SVG/DXF/JPG/PNG)
  • Vielseitige Montageoptionen, einschließlich vertikaler Aufbauten für platzsparendes Plotten im Großformat

Ideal für:

  • Künstler, die generative Kunst und Kalligrafie erstellen
  • Designer, die Prototypen oder mechanische Linien entwerfen
  • Lehrkräfte, die technisches Zeichnen unterrichten
  • Hobbykünstler, die Leder, Holz oder Papier markieren






Alle Details anzeigen

Suchen Sie einen hochpräzisen Stiftplotter im Großformat?

Der iDraw H A0 bietet Präzision, Vielseitigkeit und Zuverlässigkeit beim Zeichnen, Schreiben und Lasergravieren. Ideal für:

  • Generative Kunst
  • Kalligrafie
  • Technisches Zeichnen
  • Handarbeiten und Ledergravur

Shipping, Warranty & Support

🌍

Free Worldwide Shipping

Delivered anywhere in the world at no extra cost.

🔄

30-Day Easy Returns

Hassle-free returns or exchanges within 30 days.

💎

Lifetime Care Guarantee

Support for your machine for its entire lifetime.

📞

Dedicated Customer Support

Help available via email, chat, or Zoom.

🎓

Free Personal Training

Learn to set up and use your machine easily.

Hauptfunktionen

  • Universelle G-Code-Kompatibilität: Präzision nach dem Plug-and-Play-Prinzip

    Für die meisten Designer, Kalligrafen und Geschäftsinhaber benötigen Sie ein System, das nahtlos mit den Tools funktioniert, die Sie bereits kennen. Unsere Standardproduktlinie bietet vollständige Open-Source-G-Code-Kompatibilität. Das bedeutet, dass Sie Vektoren direkt aus Inkscape (mit unseren proprietären Erweiterungen), LightBurn oder Adobe Illustrator importieren, Ihren Werkzeugweg generieren und sofort mit dem Plotten beginnen können. Keine Programmierkenntnisse erforderlich - einfach reine, industrialisierte handgeschriebene Automatisierung.


  • Müheloses Schreiben in großen Mengen mit E-Mail-Seriendruck und Unterstützung für Hershey-Schriften

    Alle UUNA TEK iDraw Stiftplotter unterstützen den E-Mail-Seriendruck zum Schreiben von Briefen, Umschlägen, Karten und Einladungen in großen Mengen. Nutzen Sie Hershey-Schriftarten für eine menschenähnliche Handschrift.

  • Schleppketten-Technologie

    Erleben Sie dank des innovativen Energiekettenmechanismus ein nahtloses Zeichnen selbst bei hohen Geschwindigkeiten. Dies gewährleistet einen reibungslosen Betrieb und präzise Ergebnisse bei jedem Strich.

  • Vertikale Montagemöglichkeit

    Das vielseitige iDraw H lässt sich mühelos vertikal montieren, sodass großformatige Kunstwerke einfach und präzise erstellt werden können.

  • Supreme-Größenoptionen:

    Wählen Sie zwischen den Größen A2, A1 oder A0 mit ausreichend Platz, um Ihre größten Ideen zum Leben zu erwecken. Die A0-Version misst beeindruckende 33.1 x 46.8 Zoll und bietet grenzenlose kreative Freiheit.

  • Leistungsstarke Schrittmotoren

    Ausgestattet mit 4* 42-Schrittmotoren (mehr bei den Größen A1/A0), die auch bei größeren Plots eine zuverlässige Leistung gewährleisten.

  • Unvergleichliche Geschwindigkeit

    Mit einer Schreibgeschwindigkeit von 0-12.000 MM/MIN erledigt die UUNA TEK H Version Ihre kreativen Projekte im Handumdrehen und bewahrt dabei die gleiche Präzision, die unsere Marke auszeichnet.

  • Umfassender Softwaresupport

    Kompatibel mit Windows 7/8/10/11 oder höher (Inkscape), Mac OS (Inkscape zum Schreiben und Zeichnen, Lightburn zum Lasergravieren) sowie Linux, damit Ihnen die richtigen Werkzeuge zur Verfügung stehen.

  • Für Präzision entwickelt

    Mit einer mechanischen Präzision von Y:0.01 mm und X:0.01 mm verkörpert die UUNA TEK H Version Perfektion.

  • Benutzerfreundliche Konnektivität

    Nahtlos über USB oder Bluetooth verbinden, damit es vielseitig und für alle zugänglich ist.

  • Rahmenmaterialien der Spitzenklasse

    Hergestellt aus einer Kombination von Aluminiumprofilen und Stahlplatten, die Langlebigkeit und eine lange Lebensdauer gewährleistet.

  • Anpassungsfähige Leistung

    Mit einem großen Spannungsbereich (110V-220V) ist es überall einsatzbereit.

  • Vielseitige Laseroptionen

    Wählen Sie Laserköpfe von 500 mW bis 15 W zum Gravieren von Holz, Kunststoffen, Leder und Papier aus.

iDraw H A2 vs A1 vs A0 – Choosing the Right Size

Size Dimensions Best Use Cases
A2 16.5 x 23.4 inches Compact drawings, calligraphy, small-scale generative art
A1 23.4 x 33.1 inches Medium artwork, prototypes, classroom use
A0 33.1 x 46.8 inches Large-format designs, detailed calligraphy, large generative art projects

Benachrichtigung

UUNA TEK® H A0/A1/A2 sind Derivate des UUNA TEK® H A3-Stiftplotters ohne Untergestell, die speziell für eine größere Zeichenfläche neu entwickelt wurden.

Trotz des verbesserten Schlittens müssen diese größeren Modelle im Allgemeinen mit niedrigeren Geschwindigkeiten als ein herkömmlicher UUNA TEK® H A3 betrieben werden, um dieselbe Qualität zu erzielen.

Um die Versandkosten und das Schadensrisiko zu reduzieren, werden diese Modelle teilweise zerlegt versendet. Der Versand erfolgt direkt von unserem chinesischen Hersteller. Aufgrund der hohen Versandkosten akzeptieren wir keine Rücksendungen oder Rückerstattungen. Wir können jedoch kostenlos Ersatz für fehlerhafte Teile liefern und sicherstellen, dass das Gerät funktioniert. Eine vollständige Rückerstattung können wir nur bei Qualitätsproblemen gewähren, wenn keine Lösung bereitgestellt werden kann.

Einfuhrsteuern werden von Ihrer Zollbehörde erhoben.

Sie sind wirklich sehr groß.

Diese Geräte werden auf Bestellung und in begrenzter Stückzahl gefertigt. Die Produktion dauert mindestens einen Monat, der Versand mindestens 5-10 Werktage. Schreiben Sie uns nach der Bestellung per E-Mail an uunatek@gmail.com, um alle Einzelheiten zu bestätigen.

Bitte beachten Sie: Je größer die Maschine, desto größer die Abweichung. Bei den Maschinen A2-A0 kann die Abweichung auf der X-Achse bis zu 0,5 mm und auf der Y-Achse bis zu 0,6 mm betragen. Aufgrund des langen grenzüberschreitenden Transports kann es vorkommen, dass das Förderband oder andere Teile während des Transports locker werden. Wenn dies für Sie nicht akzeptabel ist, empfehlen wir, eine kleinere Maschine wie das Format A3 oder eine größere Maschine der UUNA TEK 3.0-Serie zu wählen.

In diesem Fall müssen Sie die Maschine nach Erhalt möglicherweise per Fernzugriff mit unserer Online-Besprechung anpassen: https://calendly.com/uunatek/idraw-support. Alternativ können Sie sich hier unsere Anleitungen auf YouTube ansehen: https://www.youtube.com/watch?v=QlrD2w3Zo2M&t=1403s. Wenn die Softwareeinstellungen gleichzeitig eine Hin- und Herbewegung ermöglichen, nimmt die Abweichung zu.
In diesem Fall empfehlen wir:
1. Versuchen Sie, mit einer niedrigeren Geschwindigkeit zu schreiben, und verwenden Sie die standardmäßig empfohlene Zeichengeschwindigkeit von 2000 mm/min
2. Aktivieren Sie nicht die automatische Optimierungsfunktion, die eine Hin- und Herbewegung ermöglicht, um die Abweichung zu reduzieren
3. Versuchen Sie, die X-Achse als Mittelachse des Bildes zu verwenden
4. Verwenden Sie einen schnell trocknenden Stift
5. Verwenden Sie möglichst Zeichenpapier und befestigen Sie das Papier
6. Das Motiv sollte nicht zu kompliziert sein. Wenn es wirklich kompliziert ist, empfehlen wir, es in mehreren Teilen zu zeichnen

Spezifikation

【Leistung & Präzision】
• Arbeitsbereich (Zeichnen): 33.1" × 46.8" (841 × 1189 mm) - Vollständig kompatibel mit A0 und ANSI E
• Maximale Schreibgeschwindigkeit: 0 - 472.44 in/min (0 - 12.000 mm/min, für Großformate optimiert)
• Mechanische Präzision: Y: 0.0004" (0.01 mm), X: 0.0004" (0.01 mm)
• Vertikaler Stifthub (Z-Achse): 0.39" (10 mm)

【Werkzeug- & Hardware-Funktionen】
• Unterstützter Stiftdurchmesser: Bis zu 0.63" (16 mm)
• Einstellbarer Stiftwinkel: 70° - 90° (unterstützt schräge Pinsel- und Kalligrafiestifte)
• Motoren: 4 * NEMA 17 (42) Hochmoment-Schrittmotoren (Multi-Stepper-Konfiguration für verbesserte Stabilität und Präzision bei extrem großen Formaten)
• Endschalter: Integriert (X-/Y-Achse)
• Rahmenmaterialien: Industrielles Aluminiumprofil + robuste Stahlplatte

【Physische Eigenschaften & Abmessungen】
• Produktgröße (A0): 51.6" × 38.9" × 6.1" (1311 × 988 × 155 mm)
• Verpackungsgröße (A0): 54.0" × 9.0" × 7.3" (1372 × 229 × 185 mm)
• Nettogewicht: ~14.0 lbs (~6.35 kg)
• Versandgewicht: ~15.0 lbs (~6.80 kg)

【Elektronik & Konnektivität】
• Hauptplatine: DrawCore V2.0
• Konnektivität: USB, Bluetooth
• Eingangsspannung: 110 V - 220 V AC (universelle Kompatibilität)
• Ausgang des Netzteils: 12 V / 1 A
• Betriebstemperatur: -4 °F - 122 °F (-20 °C - 50 °C)

【Software & Steuerung】
• Firmware: GRBL-kompatibel
• Steuerungssoftware / Erweiterungen: UUNA TEK® 2.0 Control Extension
• Unterstützte Betriebssysteme: Windows 7/8/10/11+, macOS, Linux
• Kompatible Software: Inkscape (Schreiben/Zeichnen), LightBurn (Lasergravur)
• Unterstützte Dateiformate: SVG, JPG, JPEG, PNG, BMP, G-code usw.

Packliste

1 x UUNA TEK iDraw H A2/A1/A0-Stiftplotter

1 x Werkzeugsets

1 x Kurzanleitung

1 x Dankeskarte

Software

Laden Sie die Inkscape-Software und die umfangreichen Dateien hier>>> herunter.

Hier finden Sie die Software für Windows, Mac und Linux sowie die Montageanleitung für die Hardware und Informationen zur Installation der Software.

Für diejenigen, die erweiterte Funktionen benötigen:

1. Wenn Sie die Funktion zum Speichern der Plot-Datei benötigen, laden Sie bitte diese Version>>> herunter.

2. Wenn Sie die Funktion zum Zusammenführen von E-Mails benötigen:

Windows: Bitte laden Sie diese Version>>> herunter.

Mac oder Linux: Bitte laden Sie diese Version>>> herunter.

3. Wenn Sie die Laserfunktion benötigen, laden Sie bitte diese Version>>> herunter.

4. Was ist, wenn ich über grundlegende Programmierkenntnisse verfüge und die ursprünglichen Parameter anpassen möchte, um die Geschwindigkeitsbegrenzung aufzuheben? Bitte laden Sie diese Version>>> herunter.

Tutorials

Sehen Sie sich hier>>> die Video-Tutorials für Stiftplotter im Großformat an, einschließlich Montage, Riemeneinstellung und Installation von Laserköpfen für iDraw H A0/A1-Formatmaschinen.

Weitere Tutorials:

Für den UUNA TEK® 1.0-Stiftplotter finden Sie die Video-Tutorials hier>>>

Für den UUNA TEK® 2.0-Stiftplotter finden Sie die Video-Tutorials hier>>>

Für den UUNA TEK® H-Stiftplotter finden Sie die Video-Tutorials hier>>>

Für die Software finden Sie das Video hier>>>

Für die Laserfunktion finden Sie die Video-Tutorials hier>>>

Richtlinien

Versandrichtlinie: Alle Bestellungen werden innerhalb von 48 Geschäftsstunden bearbeitet. Alle Pakete werden mit DHL/UPS/USPS aus unseren chinesischen Lagern oder dem Amazon-Lager versendet. Die Lieferung an Ihren Zielort dauert 5-7 Geschäftstage. Während der Verkaufssaison kann es zu Verzögerungen kommen. Die vollständige Richtlinie finden Sie hier>>>

Rückgaberichtlinie: Wir gewähren auf alle Produkte eine 1-jährige Garantie. Eine kostenlose Rückgabe und Rückerstattung wird nur bei Qualitätsproblemen oder Schäden während der Lieferung angeboten. Kontaktieren Sie uns vor der Rücksendung unter support@uunatek.com. Die vollständige Richtlinie finden Sie hier>>>

Feature iDraw H (A2 / A1 / A0) UUNA TEK 3.0 (A2 / A1 / A0)
Working / Drawing Area A2: 16.5 × 23.4 in
A1: 23.4 × 33.1 in
A0: 33.1 × 46.8 in 		A2: 594 × 420 mm
A1: 841 × 594 mm
A0: 1189 × 841 mm
Frame / Build Materials Aluminum profile + steel plate Q235 carbon steel + aluminum alloy
Motors 4 × 42-stepper motors (more for A1 / A0) X: 42-stepper, Y: 42/57-stepper, Z: 42-stepper
Mechanical Precision / Repeat Accuracy 0.01 mm (X & Y) ± 0.1 mm – 0.02 mm
Maximum / Nominal Speed (Writing) 0 – 12,000 mm/min - High-speed: up to 20,000 mm/min (X/Y/Z)
- Default drawing: 12,000 mm/min
- Silent mode: up to 10,000 mm/min
Motherboard / Firmware / Control Drawcore V2.0; GRBL compatible Custom GRBL-board
Connectivity USB, Bluetooth USB (default), WiFi (default), SD‑card offline(default)
Software / Supported Formats JPG, PNG, SVG, etc.
Inkscape (Windows/Mac), Lightburn (laser) Formats: SVG, DXF, JPG, PNG, BMP, PDF 		UUNA TEK 3.0 App, Inkscape, UGS, Lightburn, LaserGRBL
Formats: SVG, DXF, JPG, PNG, BMP, PDF
Input Voltage / Power 110V–220V input; adapter 12V / 1A AC 110V–230V input; DC 12V or 24V output
Operating Temperature –20°C to +50°C –20°C to +55°C
Net Weight A2: ~ 9 lb
A1: ~ 11 lb
A0: ~ 14 lb 		A2: ~ 17.5 kg
A1: ~ 32 kg
A0: ~ 48 kg
Pen / Pen Holder Adjustable angle: 70°–90°, supports pens up to 16 mm width Adjustable angle: 0°–90°, supports pens up to 17.5 mm width
Laser Options Supports 500 mW to 15 W heads 10 W laser head
Mounting / Orientation Supports vertical mounting All-in-one ready-to-run; vertical mounting not recommended
Accuracy / Deviation Warning Potential deviation after shipping: up to 0.5 mm (X), 0.6 mm (Y) —
Noise / Operation No specific decibel info Operates under ≈ 60 dB (silent guide rails + drive)

Häufig gestellte Fragen

1. Welche Stifte und welches Papier werden für optimale Ergebnisse empfohlen?

Für präzise Linien wird ein 0.4-mm-Rotring-Isograph-Stift mit schwarzer Rotring-Tusche empfohlen. Als Papier eignet sich 493 mm × 610 mm Bristol-Papier gut, da es eine glatte Oberfläche bietet, die Kratzer minimiert.

2. Wie verhindert man, dass der Stift das Papier zerkratzt?

Der Stifthebemechanismus von iDraw enthält eine Feder, die zusätzlichen Druck ausübt. Durch das Entfernen der oberen Feder wird der Druck von ca. 181 g auf ca. 80 g reduziert, wodurch der schwerkraftbasierte Druck von Axidraw-Plottern nachgeahmt wird. Das alleinige Einstellen der unteren Schraube reicht nicht aus. Nutzer bestätigten, dass diese Anpassung Kratzer beseitigt hat.

3. Wie lange dauert das Plotten, und welche Geschwindigkeitseinstellungen werden verwendet?

Ein detaillierter Plot im Format A1 dauerte bei 6000mm/min 3–4 Stunden . Die Zeit hätte mit Werkzeugen zur Pfadoptimierung wie dem Optimizer von PlotterFiles verkürzt werden können, aber der Benutzer streamte benutzerdefinierten GCode, ohne die Verfahrwege zu optimieren.

4. Kann der iDraw ohne das Inkscape-Plugin gesteuert werden?

Ja. Der iDraw verwendet einen GRBL-basierten Controller (modifiziert als „DrawCore“). Benutzer können GCode direkt über Tools wie Universal Gcode Sender (UGS) oder ein benutzerdefiniertes Python-Skript senden. Hinweis:

  • Der iDraw unterstützt keine G2/G3-Bogenbefehle; Kurven müssen in Polylinien umgewandelt werden.
  • Koordinatensysteme müssen möglicherweise angepasst werden (z. B. durch Invertieren der Y-Achse).

5. Wie lässt sich die Genauigkeit sicherstellen und ein Wackeln bei großen Plots vermeiden?

  • Die Maschine kalibrieren: Riemen spannen, die Achsen rechtwinklig ausrichten und Madenschrauben einstellen.
  • Verwenden Sie hochauflösende Polylinien (z. B. 0,25 mm Abstand) für glatte Kurven.
  • Das H-Rahmen-Design des iDraw verbessert die Stabilität bei größeren Formaten wie A0.

6. Warum funktioniert meine Auto-Home-Funktion nicht richtig?

Hier sind einige Tipps zur Verwendung von Auto Home.
1. Überprüfen Sie, ob die Kabel der Kontaktschalter korrekt angeschlossen sind. Befolgen Sie dazu diese Anleitung: https://www.youtube.com/watch?v=5B4nb2k6eAc
2. Bewegen Sie den X-Achsen-Schlitten manuell so weit wie möglich nach links und prüfen Sie, ob er den Kontaktschalter der X-Achse berührt.
3. Bewegen Sie den Y-Achsen-Schlitten manuell so weit wie möglich nach hinten und prüfen Sie, ob er den Kontaktschalter der Y-Achse berührt.
4. Stellen Sie sicher, dass die Kabel ordnungsgemäß verlegt sind, damit sie sich nicht an den XY-Schlitten verfangen. Informationen zum Ordnen des Kabels der Z-Achse finden Sie in dieser Anleitung: https://www.youtube.com/watch?v=LTwPYPh3rdE

7: Was soll ich tun, wenn ich den roten Knopf drücke und die Maschine anhält? Kann ich den Plot fortsetzen?

Ja, Sie können Ihre Arbeit fortsetzen, nachdem Sie die rote Not-Aus-Taste gedrückt haben. Nach dem Drücken hält die Maschine an und wartet auf weitere Anweisungen. Gehen Sie zum Fortfahren wie folgt vor:

  1. Öffnen Sie Ihre Inkscape-Software.
  2. Öffnen Sie das Menü Erweiterungen.
  3. Suchen Sie den Bereich Fortsetzen.
  4. Wählen Sie Fortsetzen (von der Ausgangsposition) oder Fortsetzen (ab dem Pausenpunkt), je nachdem, ob Sie von Anfang an neu beginnen oder genau am Unterbrechungspunkt fortfahren möchten.

👉 Tipp: Achten Sie immer darauf, die richtige Fortsetzungsoption entsprechend dem Fortschritt Ihres Projekts auszuwählen, um überlappende oder unvollständige Zeichnungen zu vermeiden.

8. Kann die Z-Achse den Arbeitsabstand einstellen?

Ja, die Z-Achse kann den Arbeitsabstand von 0 bis 10 mm einstellen.

9. Kann die Zeit zum Absetzen des Stifts gesteuert werden?

Ja, die Zeit zum Absetzen des Stifts kann gesteuert werden.

10. Unterstützt die Maschine G-Code-Befehle?

Ja, es unterstützt G-Code-Befehle. Die Firmware des Motherboards ist mit GRBL kompatibel.

11. Kann die Z-Achse eine Nutzlast von etwa 30-35 g (wie eine solide Stahlsonde Ø10 mm, 5 cm lang) gleichmäßig heben und drücken?

Ja, das ist möglich. Die Maschine unterstützt Lasten bis zu 200 Gramm und einen maximalen Durchmesser von 15 mm.

12. Ist der Rahmen stabil genug, um beim Drücken Vibrationen zu vermeiden?

Ja, die H-Konstruktion ist ausreichend stabil. Die Betriebsgeschwindigkeit ist einstellbar.

13. Ist es überhaupt möglich, die Einstellung dafür zu ändern, wie weit die Stifte angehoben/abgesenkt werden können?

Der Code begrenzt standardmäßig die Höhe der Z-Achse. Sie können die folgenden Einstellungen wie in den Abbildungen anpassen, um mehr Flexibilität zu erhalten.

1. idraw_deps>idraw2_0internal>idraw.py

Passen Sie die Höhe von 10 auf die gewünschte Höhe, beispielsweise 30, in self.options.pen_pos_up und self.options.pen_pos_down an.

Bild 1 herunterladen

2. idraw2_0.inx

Passen Sie max="10.0" auf die gewünschte Höhe an: <param name="pen_pos_down" type="float" min="0.1" max="10.0" _gui-text="Pen height:DOWN, (mm):">5.0</param>

Bild 2 herunterladen

14. Kann der iDraw H A0 vertikal montiert werden?

Ja! Die A0-Version unterstützt die vertikale Montage und eignet sich perfekt für großformatige Kunstwerke, Schulprojekte oder technische Zeichnungen.

15. Wie kann ich verhindern, dass der Stift das Papier zerkratzt oder beschädigt?

Passen Sie den Winkel des Stifthalterers (70°–90°) an und stellen Sie sicher, dass die Druckeinstellungen in der Software korrekt sind. Glatte Papieroberflächen eignen sich am besten für saubere Ergebnisse.

16. Wie schnell kann der iDraw H im A0-Format zeichnen, und welche Geschwindigkeit sollte ich verwenden?

Die maximale Schreibgeschwindigkeit beträgt 12.000 mm/min. Für äußerst detaillierte Kalligrafie oder generative Kunst wird für optimale Präzision eine moderate Geschwindigkeit empfohlen.

17. Kann ich den iDraw H A0 ohne das Inkscape-Plugin steuern?

Ja. Die Maschine unterstützt mehrere Softwareplattformen, darunter Inkscape, LightBurn (für Lasergravuren) und G-Code-Befehle.

18. Wie präzise ist der iDraw H A0 für Großformatprojekte?

Die mechanische Präzision beträgt 0,01 mm für die X- und Y-Achse und gewährleistet detaillierte Zeichnungen, Kalligrafie und Handschrift im Format A0.
Mögliche Abweichung nach dem Versand: bis zu 0,5 mm (X), 0,6 mm (Y) – gilt für die Formate A2 bis A0.

19. Unterstützt der iDraw H A0 die Lasergravur?

Absolut. Kompatibel mit Laserköpfen von 500 mW bis 15 W kann es Holz, Leder, Kunststoffe und Papier mit hoher Präzision gravieren.

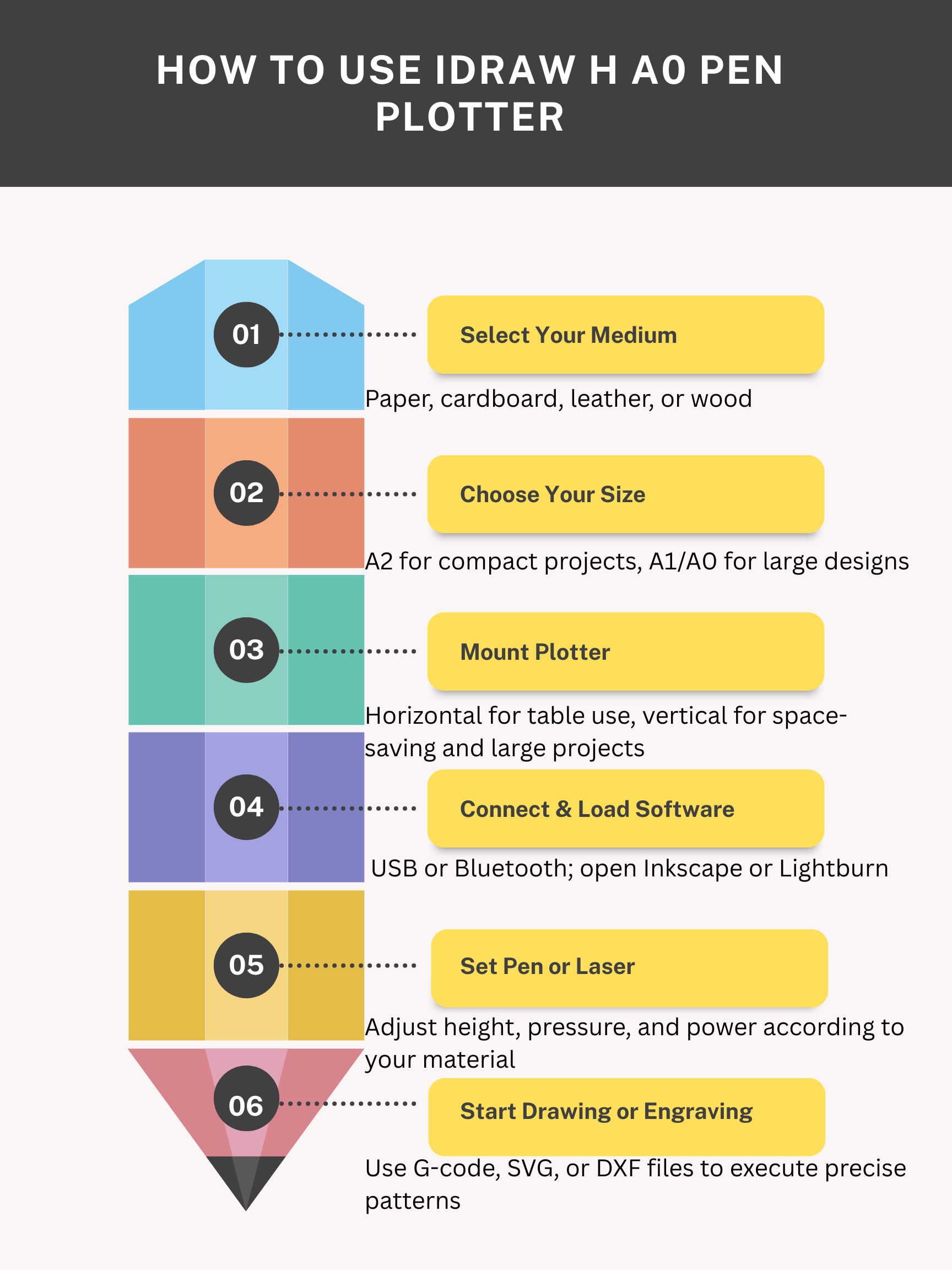

20. Wie verbinde und bediene ich den iDraw H A0?

Verbinde dich über USB oder Bluetooth und verwende anschließend deine bevorzugte Software (kompatibel mit Windows, Mac oder Linux). Detaillierte Anleitungen und persönliche Schulungen sind für eine reibungslose Einrichtung enthalten.

21. Kann die Z-Achse unterschiedliche Stifthöhen oder Laserköpfe ausgleichen?

Ja. Die Z-Achse ermöglicht eine einstellbare Stifthöhe sowie sanftes Anheben und Andrücken und eignet sich für verschiedene Stifttypen oder Gravierwerkzeuge.

22. Ist der Rahmen stabil genug, um Vibrationen bei großen Plots zu vermeiden?

Ja. Der A0-Rahmen besteht für Stabilität aus Aluminiumprofilen und einer Stahlplatte, auch beim Erstellen mittelgroßer bis großer Zeichnungen oder bei der Lasergravur.

Zusätzliche Tipps

  • Alternativen für Stifte: Ältere technische Stifte mit Indischer Tusche (mit dem Stift kompatibel) oder weiße Gelstifte für dunkles Papier sind geeignete Optionen.
  • Koordinatensystem: Nach dem Homing ($H) befindet sich der tatsächliche Ursprung des iDraw in der oberen linken Ecke. Plugins von Drittanbietern verwenden möglicherweise nicht standardisierte Ursprünge, daher wird eine manuelle Kalibrierung empfohlen.
  • Algorithmus für komplexe Plots: Der Benutzer verwendete einen eindimensionalen zellulären Automaten mit Algorithmen für Eulerwege, um die Linienverbindungen zu optimieren und dadurch redundante Stifthebungen zu reduzieren.
