Der UUNA TEK 3.0 Pen Plotter ist eine vielseitige Maschine, die verschiedene Steuerungssoftware unterstützt, darunter LightBurn, UGS und LaserGRBL. LightBurn ist eine beliebte Wahl für präzise und intuitive Bedienung. Diese Anleitung führt Sie durch die Schritte zur Konfiguration von LightBurn für die Steuerung Ihres UUNA TEK 3.0 und gewährleistet so optimale Leistung und einen reibungslosen Betrieb.
Schritt-für-Schritt-Anleitung
1. Gerät hinzufügen:
Richten Sie das Gerät in LightBurn als GRBL-Gerät ein.
Konfigurieren Sie den Maschinenursprung auf die hintere linke Ecke.
Aktivieren Sie die Z-Achse, um die Höhenanpassung besser steuern zu können.
2. Makrobefehle hinzufügen:
Erstellen Sie wie im Referenzbild gezeigt zwei Makrobefehle, die als Schaltflächen zur Steuerung der Stiftbewegung dienen (z. B. zum Absenken und Anheben des Stifts).
3. Absenkhöhe der Z-Achse festlegen:
Passen Sie in den Ebeneneinstellungen die Absenkhöhe der Z-Achse auf -3.0 mm an.
Wenn mehrere Ebenen vorhanden sind, können Sie alle Elemente zu einer Ebene zusammenführen, um den Vorgang zu vereinfachen. Andernfalls müssen Sie diesen Parameter für jede Ebene einzeln konfigurieren.
4. Betrieb starten:

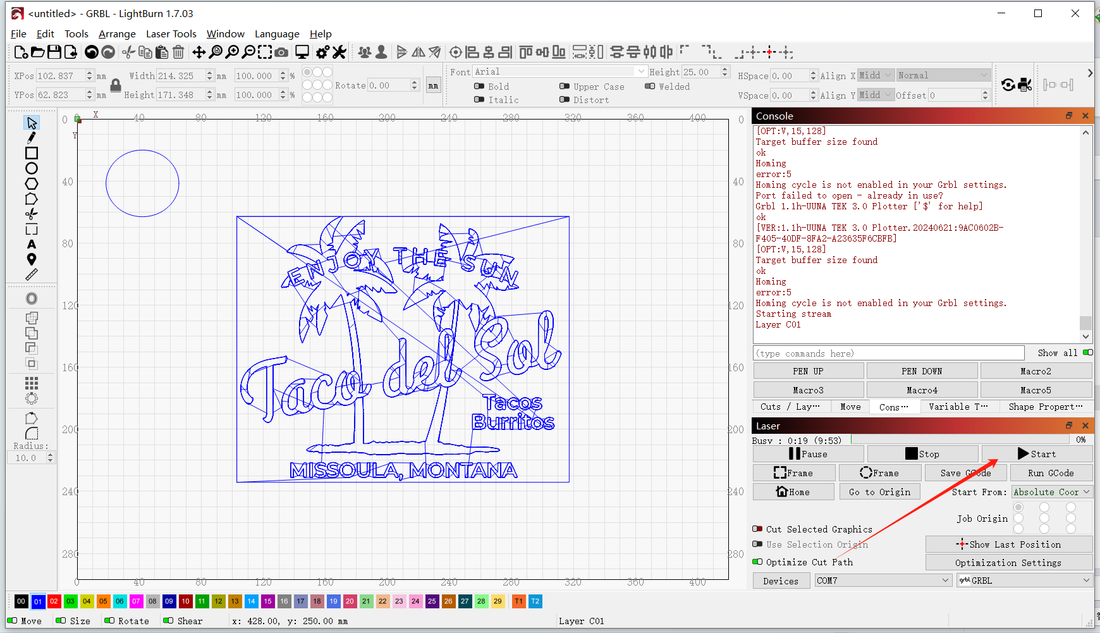

Nachdem Sie die oben genannten Konfigurationen abgeschlossen haben, klicken Sie einfach auf die Schaltfläche „Start“ in LightBurn, um den Betrieb des Plotters zu starten.
Zusätzlicher Hinweis:
Ausführliche Anweisungen und eine visuelle Anleitung finden Sie im offiziellen Anleitungsvideo.
Zusammenfassung:
Mit diesen Schritten können Sie LightBurn problemlos und präzise zur Steuerung des UUNA TEK 3.0 Pen Plotters einrichten. Ganz gleich, ob Sie detaillierte Zeichnungen erstellen oder automatisierte Aufgaben ausführen – diese Konfiguration gewährleistet einen reibungslosen Betrieb. Sollten Schwierigkeiten auftreten, ist das Anleitungsvideo eine hervorragende Hilfe, die Sie durch den Vorgang führt.
