So legen Sie die Home-Position des iDraw H SE-Stiftplotters fest und Beschreibung des Koordinatensystems

Der iDraw H SE Pen Plotter ermöglicht eine flexible Steuerung der „Home-Ecke“ (des Ursprungspunkts), die für die korrekte Ausrichtung von Zeichnungen unerlässlich ist. Sie können entweder den Standardursprung für die gesamte Arbeitsfläche verwenden oder eine benutzerdefinierte Home-Position für kleinere Papierformate festlegen.

 Option 1: Standardmäßige Home-Ecke (Modus für Papier in voller Größe)

Anleitung:

• Stellen Sie sich wie oben gezeigt vor die Maschine.
• Die standardmäßige Home-Ecke befindet sich in der oberen rechten Ecke des Arbeitsbereichs der Maschine.
• Dies ist ideal für Papier in voller Größe oder wenn Sie den gesamten Plotterbereich nutzen.
• Verwenden Sie die Schaltfläche „Home“ in Ihrer Software (z. B. Inkscape mit der AxiDraw-Erweiterung), um den Stift zu diesem Standardursprung zurückzuführen.

Option 2: Benutzerdefinierte Home-Ecke (Modus für kleines Papier)

Anleitung:

1. Schalten Sie die Maschine aus.

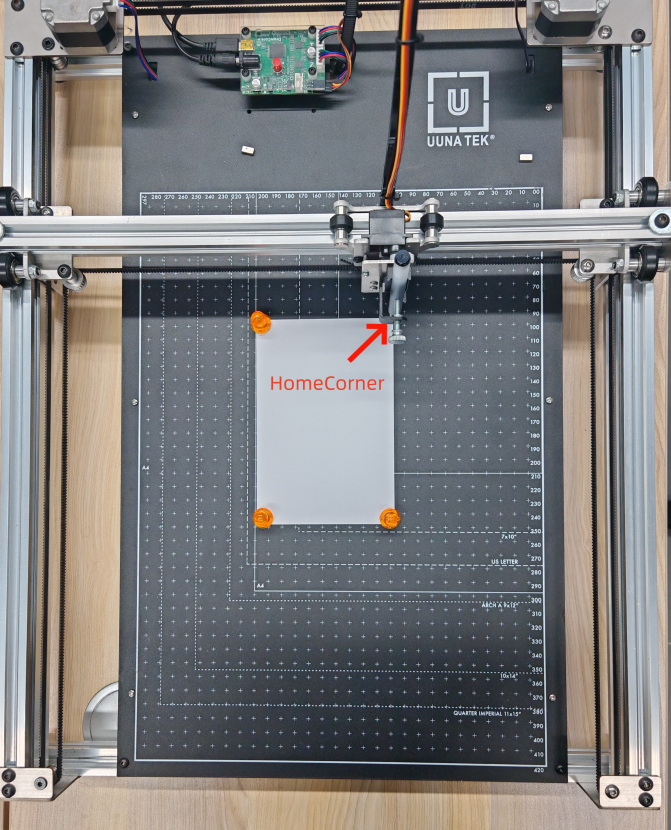

2. Bewegen Sie den Stifthalter vorsichtig von Hand, bis sich die Stiftspitze an der oberen rechten Ecke Ihres kleinen Papiers befindet, wie in der obigen Abbildung.
3. Diese Position dient nach dem erneuten Einschalten der Maschine als Ihre neue Home-Ecke.
4. Beginnen Sie Ihre Zeichnung an dieser Stelle, damit alles auf Ihr kleineres Papier ausgerichtet bleibt.

Beschreibung des Koordinatensystems

Wenn Sie Inkscapekann die Dokumentseite in zwei Ausrichtungen angezeigt werden: Querformat oder Hochformat. Bevor Sie eine Zeichnung mit dem iDraw H SE Stiftplotterist es wichtig, darauf zu achten, dass die Maschinenausrichtung mit der Seitenausrichtung in Inkscape übereinstimmt.

Wie bestimmen Sie also die richtige Zeichenrichtung?

Die Grundregel ist einfach:

Richten Sie die physische Ausrichtung des iDraw H SE Pen Plotter an der in Inkscape angezeigten Papierausrichtung aus.

Wenn sich die Inkscape-Seite im Querformat, positionieren Sie die Maschine horizontal. Wenn die Inkscape-Seite im Hochformat, positionieren Sie die Maschine vertikal.

Die Einhaltung dieser Regel stellt sicher, dass die Zeichenrichtung des iDraw H SE entspricht der Anordnung, die Sie auf Ihrer Inkscape-Arbeitsfläche sehen.

1. Hochformat: Direkt an Inkscape ausrichten

Die erste Einrichtung ist am einfachsten zu verstehen.

In dieser Konfiguration ist der Der Ursprungspunkt befindet sich in der oberen rechten Ecke. Die physische Ausrichtung des iDraw H SE entspricht der Seitenausrichtung in Inkscape.

Das bedeutet, dass das, was Sie in Inkscape erstellen und anordnen, in derselben Ausrichtung auf das Papier geplottet wird.

Mit anderen Worten: Wenn Ihr Bildmaterial auf der Inkscape-Arbeitsfläche auf eine bestimmte Weise angezeigt wird, reproduziert der iDraw H SE es auf dem physischen Papier in der entsprechenden Ausrichtung.

Dies ist die einfachste Einrichtung, wenn Sie mit einem Dokument im Hochformat arbeiten.

2. Querformat: Gerät drehen

Die zweite Einrichtung ist etwas anders.

Wenn Ihr Inkscape-Dokument im Querformatmüssen Sie den iDraw H SE drehen, sodass das Gerät ebenfalls horizontal ausgerichtet ist.

Sobald das Gerät jedoch gedreht wird, ändert sich seine Schreibrichtung.

An diesem Punkt ist es wichtig, darauf zu achten, wie das Papier eingelegt ist.

Wenn das Papier in der falschen Richtung eingelegt wird, entspricht die fertige Zeichnung nicht der Ausrichtung des in Inkscape angezeigten Kunstwerks.

Falsches Einlegen des Papiers

Die folgende Einrichtung ist falsch, da die Papierausrichtung nicht dem in Inkscape angezeigten Querformat entspricht.

Auch wenn das Gerät selbst gedreht wurde, muss das Papier ebenfalls entsprechend der im Inkscape-Dokument angezeigten Ausrichtung positioniert werden.

3. iDraw H SE korrekt an Inkscape ausrichten

Um eine perfekte Übereinstimmung zwischen Ihrem Inkscape-Kunstwerk und der physischen Zeichenrichtung des iDraw H SE Stiftplotter, drehen Sie das Gerät auf dieselbe Weise wie die Inkscape-Seite.

Entscheidend ist, die lange und kurze Seite des Geräts und des Papiers mit den entsprechenden Seiten des Inkscape-Dokuments:

• Die langen Seite des Geräts sollte der lange Seite der Inkscape-Seite.
• Die kurzen Seite des Geräts sollte der kurze Seite der Inkscape-Seite.
• Legen Sie das Papier entsprechend der in Inkscape angezeigten Richtung ein.
• Stellen Sie vor dem Start des Plottens sicher, dass die Ausrichtung des Geräts der Seitenausrichtung entspricht.

Sobald Gerät, Papier und Inkscape-Dokument einheitlich ausgerichtet sind, entspricht die Zeichenrichtung des iDraw H SE wird dem in Inkscape angezeigten Layout entsprechen.

Abschließende Prüfung vor dem Plotten

Bevor Sie Ihr Kunstwerk an den iDraw H SE senden, überprüfen Sie immer drei Dinge:

1. Ausrichtung der Inkscape-Seite – Ist Ihr Dokument im Hoch- oder Querformat?
2. Geräteausrichtung – Ist der iDraw H SE in derselben Richtung wie die Inkscape-Seite ausgerichtet?
3. Papierausrichtung – Ist das Papier entsprechend der in Inkscape angezeigten Richtung eingelegt?

Wenn alle drei übereinstimmen, wird Ihr iDraw H SE Stiftplotter Ihr Inkscape-Kunstwerk in der richtigen Ausrichtung reproduzieren kann.

Diese einfache Überprüfung des Koordinatensystems und der Papierausrichtung kann dazu beitragen, gedrehte, gespiegelte oder falsch positionierte Zeichnungen zu vermeiden, und sorgt dafür, dass die Workflow von Inkscape zum iDraw H SE viel einfacher und zuverlässiger.

⚠️ Hinweis: Bewegen Sie den Stift immer nur manuell, wenn das Gerät ausgeschaltet ist, um Schäden an den Schrittmotoren zu vermeiden.
