Einführung

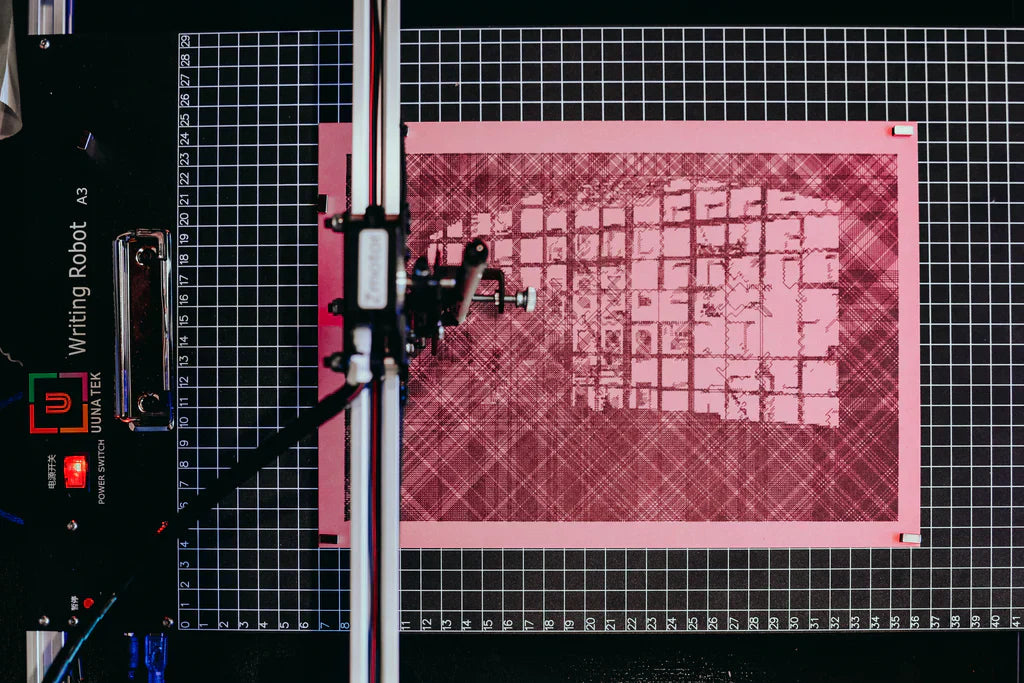

Stiftplotter sind fantastische Werkzeuge für präzises Zeichnen, haben jedoch Einschränkungen bei der Größe. Wenn Sie einen Stiftplotter im A3-Format besitzen, aber ein Kunstwerk im A1-Format erstellen möchten, müssen Sie kreativ werden. In diesem Leitfaden stellen wir mehrere Methoden vor – darunter Tricks zur manuellen Ausrichtung, Softwarewerkzeuge und Hardware-Erweiterungen –, mit denen Sie über die Standardabmessungen Ihres Geräts hinaus plotten können.
Techniken zum Plotten über die Größe Ihres Plotters hinaus
1. Das Kunstwerk in Abschnitte aufteilen
Eine der einfachsten Methoden besteht darin, Ihr Bild in kleinere Abschnitte zu unterteilen, die in den Arbeitsbereich Ihres Plotters passen. So geht’s:
- Verwenden Sie Software wie Inkscape oder Adobe Illustrator, um Ihr Kunstwerk in Raster aufzuteilen.
- Drucken Sie jeden Abschnitt separat.
- Richten Sie die Abschnitte sorgfältig aus und kleben Sie sie zusammen.
🔹 Tipp: Verwenden Sie überlappende Ränder, um eine nahtlose Ausrichtung beim Zusammenfügen der Abschnitte zu gewährleisten.
2. Passermarken für präzise Ausrichtung verwenden
Passermarken helfen dabei, eine genaue Ausrichtung zwischen verschiedenen Plotvorgängen sicherzustellen. So können Sie sie verwenden:
- Drucken Sie kleine Kreuzmarkierungen an den Rändern Ihrer Abschnitte.
- Richten Sie die Markierungen beim Neupositionieren des Papiers präzise aus.
- Fixieren Sie das Papier mit ablösbarem Klebeband.
🔹 Tipp: Ein Leuchttisch kann dabei helfen, überlappende Abschnitte noch präziser auszurichten.
3. Das Papier manuell neu positionieren
Wenn Ihr Plotter klein ist, können Sie das Papier während des Vorgangs manuell verschieben. Gehen Sie dazu wie folgt vor:
- Messen Sie sorgfältig, um welchen Abstand Sie das Papier verschieben müssen.
- Sichern Sie die neue Position mit Malerkrepp.
- Führen Sie vor dem Fortfahren einen Testplot durch, um die Ausrichtung zu überprüfen.
🔹 Tipp: Diese Methode eignet sich am besten für Designs ohne Überlappungen, um sichtbare Nähte zu vermeiden.
4. Die Schienen des Plotters erweitern (Hardware-Modifikation)
Einige Stiftplotter ermöglichen Rahmenverlängerungen, insbesondere für die X-Achse. Wenn Ihr Plotter modulare Erweiterungen unterstützt, können Sie möglicherweise:
- Zusätzliche Schienenabschnitte anbringen.
- Die Schienenlänge erweitern, um größere Ausdrucke aufzunehmen.
🔹 Tipp: Prüfen Sie vor der Durchführung von Änderungen die Richtlinien des Plotterherstellers.
5. Einen wandmontierten Hängeplotter verwenden
Wenn Sie mit sehr großen Formaten arbeiten müssen, sollten Sie einen Hängeplotter in Betracht ziehen (zum Beispiel einen Axidraw, der an einer vertikalen Oberfläche montiert ist). Diese Methode ermöglicht:
- Kontinuierliches Plotten von großen Papierrollen.
- Einfacheres Neuausrichten mithilfe der Schwerkraft und fester Referenzpunkte.
🔹 Tipp: Hängeplotter eignen sich besonders gut für Baupläne, Wandbilder und fortlaufende Kunstwerke.
Die beste Software für großformatiges Plotten
Beim Plotten übergroßer Formate können Softwarewerkzeuge den Prozess vereinfachen:
- Inkscape: Unterstützt das Kacheln und Passermarken für große Projekte.
- LightBurn: Hervorragend zum Laserschneiden geeignet, aber auch nützlich zum Plotten mehrteiliger Zeichnungen.
- Processing & P5.js: Ermöglicht benutzerdefinierte, programmierte Anpassungen für großformatige Vektorplots.
🔹 Tipp: G-Code-Software mit manuellen Versatzeinstellungen kann dabei helfen, Abschnitte automatisch neu auszurichten.
Abschließende Gedanken
Obwohl das Plotten von Bildern, die größer als das Format Ihres Plotters sind, Herausforderungen mit sich bringt, machen diese Techniken es möglich. Ganz gleich, ob Sie sich für die manuelle Ausrichtung, softwaregestütztes Kacheln oder Hardware-Modifikationen entscheiden: Eine vorausschauende Planung ist der Schlüssel zu nahtlosen Ergebnissen.
