In der modernen industriellen Forschung und generativen Entwicklung besteht eine große Herausforderung für Produktdesignteams und technische Prototypenwerkstätten in der Kluft zwischen digitalen Bauplänen und der physischen Realität. Ingenieure sind häufig an Desktop-Bildschirme gebunden, durch unpräzise Drucker für den Bürogebrauch eingeschränkt oder gezwungen, zeitaufwendige manuelle Zeichnungsverfahren anzuwenden.
Wenn der Unabhängigkeitstag näher rückt, geht ein echter Durchbruch nicht nur um die Entwicklung von Konzepten, sondern um den Aufbau einer vollständig unabhängigen Infrastruktur. Durch die Aufrüstung Ihres Prototyping-Setups mit dedizierter Hardware können Sie sich von starren, ineffizienten Produktionslinien lösen.

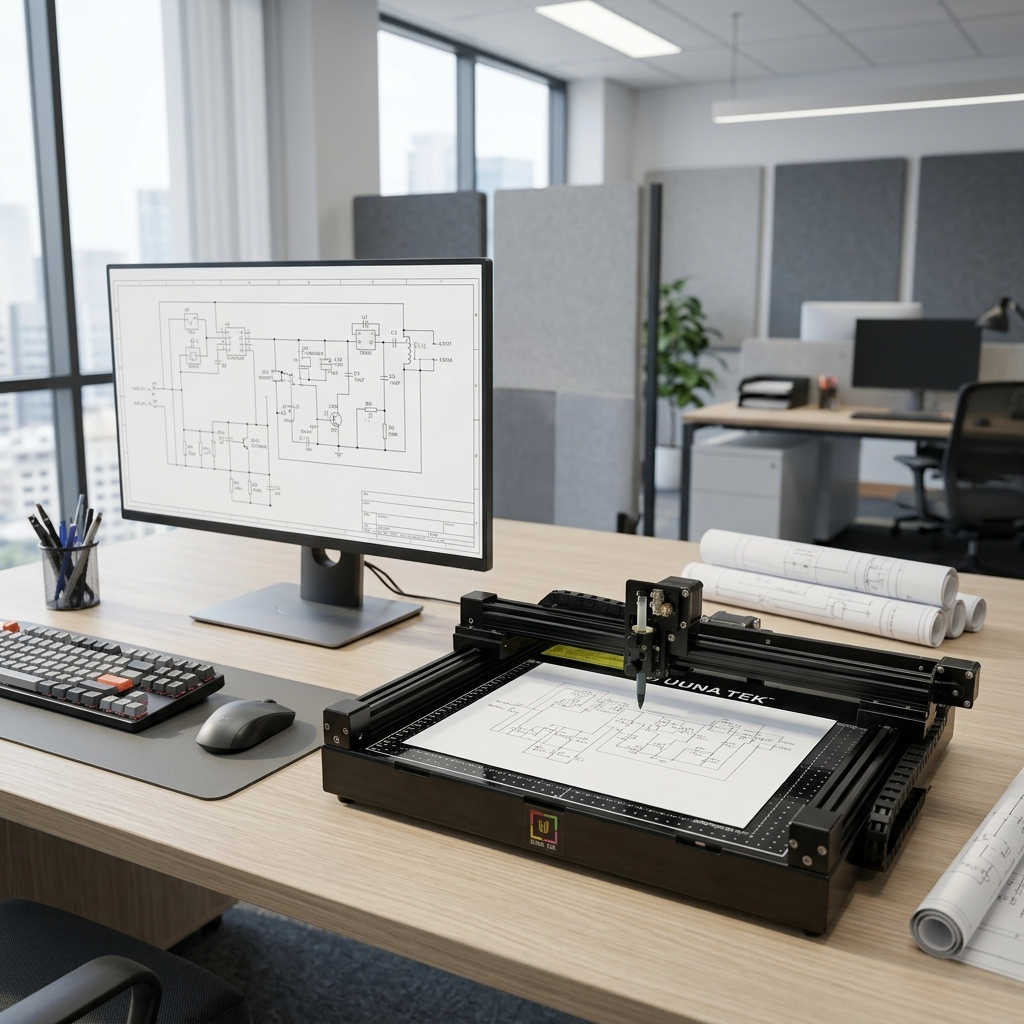

Durch die Integration spezialisierter Hardware – etwa des vormontierten UUNA TEK 3.0 Stiftplotters oder des hochgradig anpassbaren iDraw H SE Zeichenroboters – können Ingenieurabteilungen die Grenzen digitaler Prozesse problemlos überwinden und komplexe parametrische Entwürfe in hochpräzise physische Modelle der realen Welt verwandeln.
CAD für die physische technische Umsetzung optimieren: UUNA TEK 3.0 vs. iDraw H SE
Für einen wirklich reaktionsschnellen physischen Prototyping-Workflow benötigen Sie Hardware, die rohe Vektordaten ohne Detailverlust umsetzt. Herkömmliche Tintenstrahl-Rendering-Systeme verfügen nicht über ein echtes Pfadverständnis; sie reduzieren komplexe, mehrschichtige Daten auf unbearbeitete Pixelmuster.
Standalone-Stiftplotter verarbeiten Ihre Zeichenvektoren dagegen genau so, wie es Ihre CAD-Software (Computer-Aided Design) tut: als exakte Koordinaten, Linien, Bögen und Werkzeugpfadgeometrien.
Sowohl der UUNA TEK 3.0 als auch der iDraw H SE werden vollständig vormontiert geliefert und sind direkt nach dem Auspacken einsatzbereit. Sie sind jedoch auf unterschiedliche Konstruktionsstile und Produktionsprioritäten ausgerichtet:
Architektonische und mechanische Spezifikationen im direkten Vergleich
| Funktion | UUNA TEK 3.0 Premium-Plotter | iDraw H SE Zeichenroboter |
|---|---|---|
| Bewegungsarchitektur | Modulare, geräuscharme Schienen in Industriequalität | Fortschrittliche CoreXY-Bewegungsstruktur |
| Gehäusematerialien | Q235-Kohlenstoffstahl + hochwertige Aluminiumlegierung | Aluminiumprofil + Edelstahl + magnetische Stahlplatte |
| Verfügbare Größen | A3, A2, A1, A0, bis hin zu individuellen Ausführungen von 4 × 2 Metern | Fokussierte Arbeitsbereichsgeometrie für A3 und A2 |
| Maximale Bewegungsgeschwindigkeit | Bis zu 20.000 mm/min (Hochgeschwindigkeits-Vektornachführung auf X/Y/Z) | Bis zu 12.000 mm/min |
| Präzision der Wiederholpositionierung | Extreme ±0,02-mm-Toleranz (Formate A3/A2) | Mechanische Präzision von 0,01 mm (Auflösung von 0,0125 mm) |
| E/A-Konnektivität | USB + lokales WLAN + Offline-Steuerung über eigenständige SD-Karte | USB-Anbindung |
| Programmierschnittstellen | Standardmäßiges serielles UART-Protokoll und GRBL-G-Code | Native iDraw-Python-API und Befehlszeilenschnittstelle (CLI) |
| Modulare Erweiterbarkeit | Unterstützt austauschbare 10-W-/15-W-Lasergravurmodule | Dedizierte, rein softwaregesteuerte Plotterarchitektur |
| Akustischer Fußabdruck | Geringe Geräuschemission (Leise Motortreiber unter 60 dB) | Standardprofil für den mechanischen Betrieb |
Die Wahl des Prototyping-Wegs: Detaillierte Hardwareanalyse
1. UUNA TEK 3.0: Das kabellose Kraftpaket ohne Grenzen
Für professionelle Entwicklungsumgebungen mit Dauerbetrieb bietet der UUNA TEK 3.0 Pen Plotter industrielle Zuverlässigkeit und einen autarken Betrieb.
- Kabellose Freiheit am Arbeitsplatz: Integriertes WLAN und SD-Kartensteckplätze ermöglichen den unabhängigen Betrieb des Plotters ohne Hostcomputer. Sie können umfangreiche Vektorschemata direkt auf eine SD-Karte laden, lokale Arbeitsstationen entlasten und lange Zeichenzyklen vor Betriebssystem-Updates oder Kabeltrennungen schützen.
- Mechanische Stabilität bei hoher Geschwindigkeit: Der 3.0 verfügt über einen stabilen Rahmen aus Q235-Kohlenstoffstahl und einen Schrittmotor mit direkt angetriebenem Zahnstangen-Ritzel-Getriebe für die Z-Achse. Dadurch erreicht er selbst bei seiner hohen Geschwindigkeit von 20.000 mm/min eine präzise Wiederholpositionierungsgenauigkeit von ±0,02 mm. Die integrierte Kabelschleppkette führt die weichen internen Kabel sicher und schützt sie vor bis zu 15 Millionen Biegungen, um strukturellen Verschleiß zu verhindern.
- Prototyping mit mehreren Medien: Mit einer einstellbaren Schreibbreite von bis zu 30 mm (durch Modifikation auf 40 mm erweiterbar) kann die Maschine auf dichten Materialien, Holzplatten oder gefalteten Strukturvorlagen zeichnen. Sie unterstützt außerdem optional einen 10-W-/15-W-Lasergravurkopf, sodass Sie schnell vom Zeichnen von Bauplänen zum Gravieren von Holz-, Leder- oder Acrylkomponenten wechseln können.
2. iDraw H SE: Der Automatisierungstraum für Entwickler
Der iDraw H SE-Zeichenroboter ist für softwaregesteuerte Workflows, parameterbasiertes Design und eine umfassende Open-Source-Integration optimiert.
- Erweiterte Integration der AxiDraw-Software: Das iDraw H SE basiert auf dem DrawCore V1.3-Motherboard mit EBB-Firmware und lässt sich nahtlos in das flexible AxiDraw-Softwareökosystem integrieren. Diese Konfiguration gewährleistet eine Präzision bis zu einer minimalen Bewegungsauflösung von 0,0125 mm entlang der X- und Y-Achse.
- Programmierbare Automatisierungssteuerung: Der H SE unterstützt nativ eine unabhängige Command Line Interface (CLI) und die offene iDraw Python API. Dadurch können Softwareingenieure und Datenwissenschaftler grafische Standardoberflächen umgehen und Vektorkonfigurationen oder codegenerierte Kunst (etwa P5.js-, Processing- oder Python-Datenströme) direkt an das Gerät übertragen.
- Anpassbares Industriedesign: Das Chassis des H SE verfügt über stranggepresste Aluminiumprofile und Edelstahlkomponenten sowie gut zugängliche Befestigungsanordnungen. Prototypenentwickler können problemlos individuelle 3D-gedruckte Werkzeugköpfe – etwa spezielle technische Stifte, mehrachsige Kalligrafiemarker oder mechanische Berührungssonden – direkt an der Schlitteneinheit konstruieren und befestigen.
Workflow-Struktur: Von CAD zum physischen Plotten
Der Übergang von einer digitalen Datei zu einem realen, geplotteten Dokument erfolgt in einer klaren Abfolge von drei Schritten:
- CAD-Entwurf: Ingenieure erstellen parametrische Bauteile, topologische Karten oder schematische Layouts in professionellen Software-Suiten wie AutoCAD, SolidWorks, Rhino oder in Vektordesign-Tools.
- Vektorexport: Das Ergebnis wird als saubere Vektorgrafikdatei exportiert (typischerweise .svg oder .dxf). Diese Datei wird mit spezieller Werkzeugpfad-Software verarbeitet, etwa mit der maßgeschneiderten UUNA TEK-Software-Suite oder Open-Source-Vektorwerkzeugen wie Inkscape mit vorinstallierten Hardware-Erweiterungen.
- Physisches Plotten: Der Plotter setzt die Vektorkoordinaten mit vollständiger Genauigkeit um. Der fortschrittliche Stifthalter verarbeitet mehrere klar voneinander getrennte Strichebenen und Farbanpassungen ohne Passerverlust und liefert echte Tintenvariationen auf einer Vielzahl physischer Medien.
Systemvorteile: Der ROI beim Prototyping
- Reduziert den Zeitaufwand für manuelles Zeichnen drastisch: Die Automatisierung komplexer Linienarbeiten erspart Ingenieur- und Architekturbüros Hunderte Arbeitsstunden. Die Maschinen sind schnell einsatzbereit und benötigen in der Regel nur 15 bis 30 Minuten zum Auspacken und Einrichten, bevor sie hochdichte Vektordateien verarbeiten können.
- Beschleunigt die Iterationsgeschwindigkeit: Mit einer Geschwindigkeit von bis zu 300 % schneller als Einsteiger-Zeichenwerkzeuge ermöglichen diese Systeme in Produktionsqualität Designteams, mehrere physische Überarbeitungen innerhalb eines einzigen Arbeitstags zu prüfen.
- Makellose Registrierung mehrerer Ebenen: Schrittmotoren mit hohem Drehmoment und selbstreferenzierende Hardware sorgen dafür, dass Zeichnungen mit mehreren Stiften oder Farben perfekt übereinanderliegen und Ausrichtungsverschiebungen selbst bei langen, komplexen Produktionsläufen verhindert werden.
Zielanwendungen für das Prototyping
- Produktdesign-Teams: Perfekt für die Erstellung struktureller Konzeptskizzen, physischer Linienzeichnungen zur Produktprüfung und Verpackungsvorlagen mit echten Tintenlinien statt pixeliger Bildschirmmodelle.
- Technische Prototyping-Bereiche: Ideal für die Erstellung präziser elektrischer Schaltpläne, übersichtlicher architektonischer Planunterlagen oder komplexer mechanischer Layoutvorlagen.
- Lehrreiche STEAM-Labore: Bieten akademischen Forschungslaboren und technischen Fakultäten an Universitäten eine anschauliche Möglichkeit, computergestützte Fertigung, Prinzipien des generativen Codings und die Mechanik von Maschinenkoordinaten zu vermitteln.
🎆 Feiern Sie den 4. Juli: Sichern Sie sich Ihre Freiheit (bis zu 40 % Rabatt!)
Lassen Sie nicht zu, dass veraltete Hardware Ihren Entwicklungsworkflow einschränkt. Entfernen Sie an diesem Unabhängigkeitstag Produktivitätshindernisse und erneuern Sie Ihren Arbeitsplatz mit dem UUNA TEK 4th of July Mega Sale (vom 25. Juni 2026 bis zum 15. Juli 2026).
So schalten Sie den kumulierbaren Bundle-Rabatt von 40 % frei:
- Wählen Sie Ihre Hauptmaschine: Fügen Sie Ihrem Warenkorb eine beliebige qualifizierte Einzelmaschine hinzu, einschließlich der UUNA TEK 3.0 oder des iDraw H SE, um sofort automatisch einen Grundrabatt von 25 % zu erhalten.
- Passendes Kit-Zubehör hinzufügen: Kombinieren Sie Ihre Maschine mit einem offiziellen Hardware-Upgrade, etwa dem UUNA TEK 3.0 WiFi Module oder dem speziellen 3.0 Accessory Kit, um das Freedom Engineering Independence Kit zu vervollständigen.
- Sofort 40 % sparen: Sobald das System die passende Kombination aus Maschine und Zubehör in Ihrem Warenkorb erkennt, aktualisiert es den Gesamtbetrag an der Kasse automatisch auf einen enormen 40 % Rabatt auf den regulären Verkaufspreis.
Bitte beachten Sie: Diese Werbeaktion bietet unsere niedrigsten Preise des Jahres. Da Rabatte an der Kasse automatisch kombiniert werden, können andere Aktionscodes für Abonnenten oder Gutscheinänderungen nicht mit diesen Independence-Kit-Angeboten kombiniert werden.
Häufig gestellte Fragen (FAQ)
F1: Kann ich handelsübliche Zeichenstifte verwenden, oder benötigt das System proprietäre Tintenpatronen?
Sie sind nicht an eine einzige proprietäre Marke gebunden. Die verstellbare Stifthalterung unterstützt jeden technischen Zeichenstift, Fineliner, Kugelschreiber, Permanentmarker oder jedes Kalligrafiewerkzeug bis zu einer Breite von 17,5 mm. Diese Flexibilität ermöglicht es Ihnen, eine einheitliche Markenästhetik bei unterschiedlichen Papierstärken und Oberflächenstrukturen problemlos beizubehalten.
F2: Welche Betriebssysteme und Designsoftware-Pakete werden vollständig unterstützt?
UUNA-TEK-Systeme funktionieren nativ unter Windows (7/8/10/11), macOS (Intel- und Apple-Silicon-Architekturen) und Linux. Die Hardware verarbeitet saubere G-Code-Skripte und importiert gängige Vektordateiformate, darunter SVG, DXF, PDF, PNG und BMP. Sie können Dateien mit Standard-CAD-Software, Inkscape, LightBurn oder benutzerdefinierten Programmbibliotheken wie Processing und Python erstellen.
F3: Wie hält der UUNA TEK 3.0 bei langen Aufträgen eine hohe Präzision aufrecht, ohne die Ausrichtung zu verlieren?
Der UUNA TEK 3.0 verwendet ein industrielles GRBL-basiertes Motherboard in Kombination mit einem physischen Schrittmotor für die Z-Achse und einer direkt angetriebenen Zahnstangen-Ritzel-Baugruppe. Dieses Setup ermöglicht eine außergewöhnliche Wiederholgenauigkeit (±0.02 mm bei A3-/A2-Modellen). Der robuste Stahl- und Aluminiumrahmen verhindert Vibrationen und Verschiebungen, während der standardmäßige federgepufferte Schlitten kleinere Oberflächenunebenheiten des Zeichenmaterials sanft ausgleicht.
F4: Was sind die wichtigsten Vorteile des Modells iDraw H SE für automatisierte Tests?
Der iDraw H SE verfügt über ein spezielles DrawCore-V1.3-Motherboard mit integrierter EBB-Firmware, das speziell für die Zusammenarbeit mit dem fortschrittlichen AxiDraw-Softwareökosystem entwickelt wurde. Die integrierte Kommandozeilenschnittstelle (CLI) und Python-API ermöglichen es Benutzern, ihre Tests vollständig zu automatisieren. Sie können automatisierte Skripte schreiben, die Daten direkt aus einer aktiven Datenbank oder Produktsteuerungsschleifen abrufen und physische Dokumentationen ohne manuelle Softwareüberwachung erstellen.
