Sind Sie neu bei CNC-Stiftplottern und fühlen sich von G-Code überfordert? Keine Sorge – dieser anfängerfreundliche Leitfaden erklärt alles, was Sie über die Verwendung von G-Code mit dem UUNA TEK 3.0 Pen Plotter wissen müssen. Von den Grundlagen bis zum Senden Ihrer ersten G-Code-Datei führt Sie dieses Tutorial klar durch jeden Schritt, damit Sie mit Zuversicht gleichmäßige und präzise Stiftplotter-Kunstwerke erstellen können.
Was ist G-Code?
G-Code (auch Gcode oder G-Code geschrieben) ist eine universelle Programmiersprache, die in der computergestützten Fertigung (CAM) verwendet wird. Sie liefert Schritt-für-Schritt-Anweisungen, die Maschinen mitteilen, wie sie sich bewegen, arbeiten und Aufgaben ausführen sollen – etwa Schneiden, Fräsen, Bohren, Gravieren oder Plotten.
Bei Stiftplottern wie dem UUNA TEK 3.0 Pen Plotter steuert G-Code die Bewegung der Maschine entlang der X-, Y- und Z-Achsen, um Linien, Kurven und Text präzise zu zeichnen.
Ursprünglich in den 1950er-Jahren vom MIT entwickelt, ist G-Code inzwischen zum Industriestandard für die Steuerung von CNC-Maschinen geworden und wird auch für moderne Stiftplotter häufig verwendet.
Stellen Sie sich G-Code als ein detailliertes Rezept vor. Statt auf umfangreiche Vektordateien angewiesen zu sein, die Inkscape zum Absturz bringen oder Ihren Computer verlangsamen können, kann der UUNA TEK 3.0 Pen Plotter Illustrationen schneller und effizienter zeichnen, wenn Sie ihm klare G-Code-Anweisungen senden.
Häufig verwendete G-Codes im UUNA TEK 3.0 Pen Plotter
Nachfolgend finden Sie die wesentlichen G-Codes, die Sie zum Bedienen des UUNA TEK 3.0 Pen Plotters benötigen. Sie sind anfängerfreundlich und decken 95 % der Funktionen ab, die Sie beim Plotten verwenden werden.
G00 – Schnellbewegung
Bewegt den Stift schnell zwischen zwei Punkten, ohne zu zeichnen.
Wird verwendet, wenn der Stift vor oder nach dem Zeichnen neu positioniert wird.
G01 – Lineare Interpolation
Zeichnet gerade Linien von einem Punkt zu einem anderen mit einer festgelegten Vorschubgeschwindigkeit (F).
Unverzichtbar für fast alle Illustrationen und Handschriften.
G20 / G21 – Einheitenauswahl
- G20 = Zoll
- G21 = Millimeter (für Plotter empfohlen)
Die meisten G-Code-Dateien für Stiftplotter werden in Millimetern erstellt, insbesondere für präzise Kunstwerke.
G90 / G91 – Positionierungsmodi
-
G90 – Absolute Positionierung
Koordinaten beziehen sich auf exakte Punkte basierend auf dem Ursprung der Maschine. -
G91 – Inkrementelle Positionierung
Koordinaten geben die relative Bewegung vom aktuellen Standort aus an.
Tipp: Die meisten Plotter-Workflows verwenden den absoluten Modus G90 für sauberes und vorhersehbares Plotten.
Hinweis: Beim CNC-Fräsen gibt es zwar noch viele weitere G-Codes, für den Einstieg mit dem UUNA TEK 3.0 Pen Plotter benötigen Sie jedoch nur die oben aufgeführten.
Software zum Senden von G-Code an den UUNA TEK 3.0 Pen Plotter
Wir empfehlen UGS (Universal Gcode Sender) , da es stabil und einfach zu bedienen ist und perfekt mit UUNA TEK 3.0 Pen Plotter-Maschinen funktioniert. Damit können Sie:
- Ihren Plotter verbinden
- G-Code in Echtzeit senden
- Werkzeugpfade visualisieren
- Maschinenbewegungen steuern
Laden Sie UGS von der offiziellen Seite herunter:
https://winder.github.io/ugs_website/download/
Erstellen Sie Ihr erstes Kunstwerk mit G-Code
Erstellen Sie Ihr erstes Kunstwerk mit einem Stiftplotter und der bereitgestellten G-Code-Datei.
- Format: A5
- Empfohlener Stift: 0,4-mm-Fineliner
-
Download-Link für die G-Code-Datei:
https://drive.google.com/file/d/1tyoX9kEyxbqLFSVveA8F3PMiuciasH8h/view?usp=sharing
Schritte zum Plotten
Schritt 1: Universal Gcode Sender öffnen
Starten Sie die UGS-Software auf Ihrem Computer.
Schritt 2: Plotter einschalten und über USB verbinden
Schalten Sie Ihren UUNA TEK 3.0 Pen Plotter ein und verbinden Sie ihn über das USB-Kabel mit Ihrem PC.
Schritt 3: Mit der Maschine verbinden
Wählen Sie in UGS den richtigen COM-Port aus und klicken Sie anschließend auf die Schaltfläche „Verbinden“.
Schritt 4: G-Code-Datei laden
Klicken Sie auf „Datei öffnen“ (oben links) und wählen Sie die zuvor heruntergeladene G-Code-Datei aus.
Schritt 5: Papier und Stift vorbereiten, dann mit dem Plotten beginnen
- Legen Sie A5-Papier auf die Maschine
- Stellen Sie die Stifthöhe auf 3 mm ein
- Bewegen Sie den Stift in die obere linke Ecke Ihres Papiers
- Klicken Sie auf die Wiedergabetaste, um mit dem Plotten zu beginnen
Wichtig: Ändern Sie die Baudrate nicht.
Beispielergebnisse

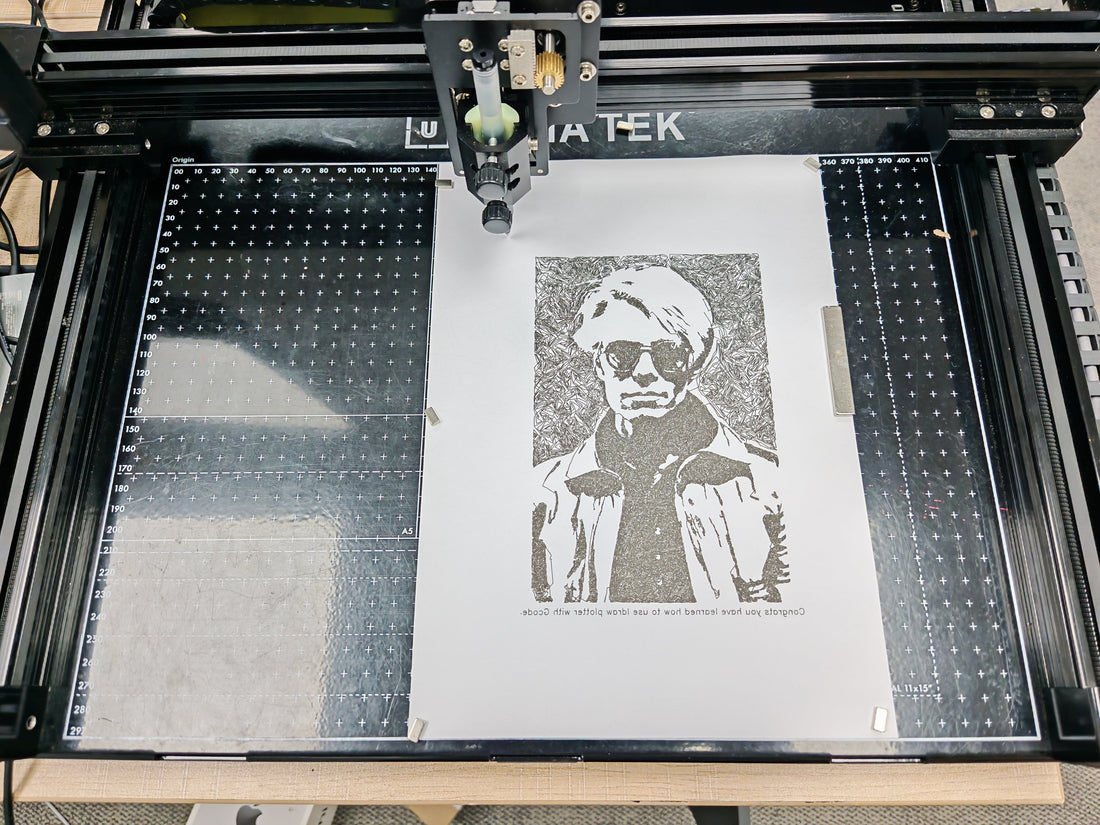

Nachfolgend sehen Sie Bilder, die die UGS-Oberfläche und mit dem UUNA TEK 3.0 Pen Plotter erstellte Kunstwerke zeigen.
Dieser Artikel wurde von @Mandeep Singh verfasst.
