Zusammenfassung
Dr. Daniel Phelps (PhD | MFA), Dozent für Computational Media am Georgia Institute of Technology (Georgia Tech), integrierte und optimierte erfolgreich den iDraw H A0-Stiftplotter, um einen interaktiven, praxisorientierten Lehrplan zu entwickeln, der Informatik, generatives Design und Vektorkunst miteinander verbindet. Durch die Umwandlung des großformatigen iDraw H A0 in eine mobile, an der Wand montierte Arbeitsstation mit individueller mechanischer Spannung, KI-gestützter eingebetteter Rechentechnik und magnetischen Haltesystemen demonstrierte Dr. Phelps die bemerkenswerte Vielseitigkeit und robuste Konstruktion der iDraw-Serie in der Spitzenhochschulbildung.
Überblick über den Kunden
| Attribut | Details |
|---|---|
| Kunde | Dr. Daniel Phelps, PhD | MFA |
| Institution | Georgia Institute of Technology (Georgia Tech), LMC |
| Rolle | Dozent für Computational Media |
| Standort | Atlanta, GA, USA |
| Fachgebiet | Computational Media, generative Kunst, digitale Fertigung |
Die akademische Herausforderung
Am Georgia Tech lernen Studierende im Bereich Computational Media vektorbasierte Gestaltung, die Erstellung von G-Code auf Rohdatenebene und die Programmierung individueller Softwareanwendungen für generative Ergebnisse. Um diese digitalen Kreationen in die physische Realität zu übertragen, benötigte Dr. Phelps ein großformatiges Plottersystem, das komplexe Vektoroperationen verarbeiten kann.
Zu den wichtigsten Herausforderungen gehörten:
- Platzbeschränkungen in Laboren: Horizontale Plotter im A0-Format benötigen in Hochschullaboren und Unterrichtsräumen viel Platz.
- Mobilitätsbedarf: Die Geräte mussten sicher in Laborräumen aufbewahrt werden können und sich zugleich leicht für Live-Demonstrationen direkt in Hörsäle bewegen lassen.
- Schwerkraft und Belastung des Schrittmotors bei vertikaler Ausrichtung: Die vertikale Wandmontage großformatiger Plotter erzeugt eine Schwerkraftbelastung auf dem Y-Achsen-Schlitten.
Die Lösung und individuelle Konstruktionsarbeiten

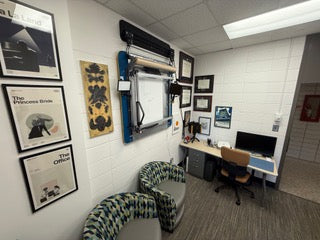

Dr. Phelps entschied sich aufgrund der hohen strukturellen Stabilität, der Kompatibilität mit offenen Vektor-/G-Code-Workflows und der hohen Präzision für den iDraw H A0-Stiftplotter. Um ihn speziell an seinen Lehrplan anzupassen, entwickelte Dr. Phelps eine mobile, an der Wand montierte Arbeitsstation:
1. Vertikale Wandmontage und Spannungssystem
- Verstärkte Konstruktion: Mit Stahlblechen und hochfestem Sperrholz montiert und verstärkt, mit einem Abstand von 2 Zoll zur Wand.
- Anpassung mit kleinem Spanner: Eine kompakte mechanische Spannvorrichtung wurde an der Stiftkopfeinheit angebracht, um bei vertikalem Betrieb der Schwerkraft entgegenzuwirken und ein Verrutschen der Y-Achse zu verhindern, ohne die werkseitigen Standardkalibrierungen des Treiberstroms zu überschreiten.
- Integrierte Mobilität: Mit einklappbaren Rädern ausgestattet, sodass das an der Wand montierte System ausgehängt und direkt in Unterrichtsräume gerollt werden kann (Bodenplotter-Modus in „A-Form“).
2. Integriertes Arbeitsstations-Ökosystem
- Eingebettete Rechentechnik für KI: Ein eingebetteter Computer für die lokale KI-gestützte Erstellung von SVG-Dateien und die automatische Verwaltung der Druckwarteschlange wurde integriert.
- Zeitrafferaufnahmen: Integrierte Zeitrafferkamera zur Archivierung studentischer Zeichen-Workflows und generativer Prozesse.
- Papierverwaltung und Schneiden: Integrierte Rollenpapierhalterung, Papierschneider und magnetische Stahlgrundplatte zur schnellen Ausrichtung und Fixierung des Papiers.
- Verstellbare Studiobeleuchtung: Eingebaute LED-Beleuchtung mit individueller Steuerung von Farbtemperatur und Helligkeit.
- Ordentliche Kabelführung: Die gesamte Verkabelung und Stromführung wurde sauber hinter dem Gerätegehäuse verlegt.
Auswirkungen auf den Lehrplan und zukünftige Erweiterungen
Durch den Einsatz des iDraw H A0-Stiftplotters erhalten Studierende am Georgia Tech direktes, greifbares Feedback zur algorithmischen und generativen Softwaregestaltung:
- Vom generativen Code zur physischen Kunst: Studierende entwickeln eigene Algorithmen, die SVG-Dateien und G-Code-Rohdaten ausgeben, um komplexe physische Kunstwerke zu erstellen.
- Fachübergreifende Fertigung: Studierende vergleichen die Vektorphysik des Stiftplottens mit Hochgeschwindigkeits-Galvo-Lasersystemen.
- Erweiterung der Labore: Nach dem Erfolg der ersten Einrichtung stattet Georgia Tech seine Studentenlabore mit zusätzlichen wandmontierten iDraw A0-Plottereinheiten aus und schafft so ein dauerhaftes kreatives Produktionszentrum für Studierende.
„Ich habe einen Hochschullehrplan entwickelt, in dem Studierende vektorbasierte Gestaltung erlernen und ihre Arbeiten auf einem Plotter und einem Galvo-Lasersystem ausgeben. Sie lernen G-Code und die Programmierung eigener Apps für generative Ergebnisse ... Der Plotter hängt so, wie er ist, an meiner Wand, aber ich nehme ihn herunter und rolle ihn zum Unterricht, da er mit Rädern ausgestattet ist. Die neuen Geräte, die ich bestelle, werden im Hochschullabor an der Wand hängen, damit die Studierenden ihre Arbeiten laden und bei Bedarf ausdrucken können.“
— Dr. Daniel Phelps, PhD | MFA, Dozent für Computational Media, Georgia Tech
Wichtige Merkmale der iDraw-Stiftplotter
- Hohe strukturelle Präzision: Verarbeitet großformatige A0-Zeichenflächen auch in ungewöhnlichen, vertikal an der Wand montierten Konfigurationen reibungslos.
- Offenes Ökosystem: Vollständige Kompatibilität mit individueller G-Code-Erstellung, KI-SVG-Pipelines und Python-/Inkscape-Vektorwerkzeugen.
- Maker-freundlich und modifizierbar: Die solide Hardwarearchitektur ermöglicht es Lehrkräften und Ingenieuren, die Funktionen des Geräts problemlos zu erweitern.
