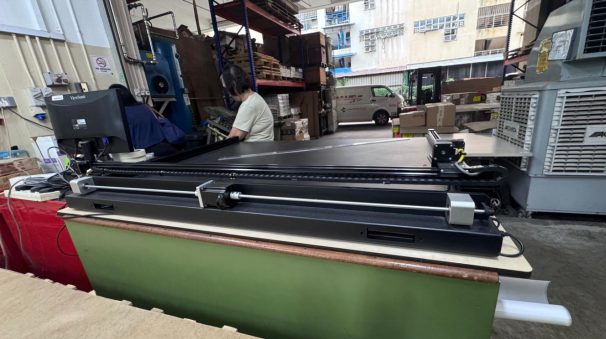

Diese Fallstudie und Anleitung wurden von Oliver Company Pte Ltd beigesteuert, einem renommierten Anbieter von Lösungen für den Stanzformenbau aus Singapur mit mehr als fünf Jahrzehnten Branchenerfahrung. OliverCo wurde 1970 gegründet und ist seit Langem für Präzision, Zuverlässigkeit und handwerkliche Qualität bei der Betreuung führender Druckereien, Verpackungsunternehmen und Hersteller in der gesamten Asien-Pazifik-Region bekannt. Durch die Integration des UUNA TEK 3.0 Stiftplotters in den Produktionsablauf konnte OliverCo die Designgenauigkeit steigern, die Prototypenerstellung optimieren und sein Engagement für erstklassige Qualität und Effizienz stärken – mit schnelleren und konsistenteren Ergebnissen für seine Kunden.
Der UUNA TEK 3.0 Stiftplotter ist ein professioneller Zeichen- und Schreibroboter für Künstler, Designer und Ingenieure, die Präzision, Geschwindigkeit und Zuverlässigkeit erwarten. Diese ausführliche Schritt-für-Schritt-Anleitung führt Sie vom Auspacken bis zum ersten Produktionsplot und sorgt so für optimale Leistung und langfristige Stabilität.
1. Alle Komponenten auspacken und überprüfen
Öffnen Sie die Verpackung vorsichtig, um eine Beschädigung der Komponenten zu vermeiden.
Bestätigen Sie, dass alle Artikel enthalten sind:
- UUNA TEK 3.0 Stiftplotter
- Benutzerhandbuch
- USB-Datenträger
- Magnet
- Netzteil
- Stromanschlusskabel
- Zusatzregler
Auf Transportschäden prüfen. Falls etwas beschädigt erscheint, machen Sie zur Dokumentation Fotos und wenden Sie sich an den Kundenservice.
2. Bereiten Sie Ihren Arbeitsbereich vor
Stellen Sie Ihren UUNA TEK 3.0 pen plotter auf eine stabile, ebene Fläche mit ausreichend Platz rundherum.
Stellen Sie sicher, dass der Arbeitsbereich sauber, staubfrei und vor Vibrationen oder Feuchtigkeit geschützt ist.
Planen Sie eine sichere Kabelführung zu Steckdose und Computer, um Verheddern oder Behinderungen zu vermeiden.
3. Hardware zusammenbauen
Befolgen Sie die Bedienungsanleitung Schritt für Schritt, um alle Teile zu verbinden – die Einrichtung ist unkompliziert.
Schließen Sie das Netzteil und den zusätzlichen Regler wie angewiesen an.
Wenn ein Teil des Vorgangs unklar erscheint, lesen Sie die von UUNA TEK bereitgestellten Online-Videoanleitungen oder Dokumentationen.
4. Mit Ihrem Computer und der Software verbinden
Verbinden Sie den Stiftplotter wie angewiesen per USB oder drahtlos mit Ihrem Computer.
Starten Sie Ihre bevorzugte Designsoftware (z. B. Impact 2016) und bestätigen Sie, dass der Plotter erkannt wird.
Laden oder öffnen Sie Ihre Vektordesign-, Grafik- oder Zeichnungsdatei zum Plotten.
5. Konfigurieren Sie die Plotteinstellungen
Überprüfen Sie die Maßeinheiten (mm oder Zoll) und stellen Sie sicher, dass die Skalierung auf 100 % eingestellt ist, sofern keine Größenänderung erforderlich ist.
Weisen Sie die passenden Linientypen und Stifte zu – zum Beispiel für Umriss- und Anmerkungsebenen.
Legen Sie die richtige Papier- oder Mediengröße sowie den Ursprungspunkt fest, der dem Layout Ihrer Zeichnung entspricht.
6. Befestigen Sie den Stift und führen Sie einen Probelauf durch
Befestigen Sie Ihren Stift gemäß den Anweisungen. Stellen Sie sicher, dass er fest, gerade und senkrecht zum Papier sitzt.
Führen Sie, sofern von Ihrer Software unterstützt, einen Probelauf durch (ohne den Stift abzusenken). So stellen Sie sicher, dass der Verfahrweg und die Ausrichtung vor dem eigentlichen Plotten korrekt sind.
7. Führen Sie zur Kalibrierung einen Testplot durch
Senden Sie eine einfache Testdatei (ein Quadrat, einen Kreis und Markierungen eines 10-cm-Lineals).
Beobachten Sie die Bewegung – der Stift sollte sich gleichmäßig und mit konstantem Druck bewegen.
Messen Sie die ausgegebenen Linien, um die Genauigkeit zu bestätigen. Vermerken Sie Abweichungen in Ihrem QC-Protokoll.
Passen Sie bei Bedarf den Stiftdruck oder die Höhe gemäß der Anleitung in kleinen Schritten an.
8. Starten Sie Ihren Zeichenauftrag
Laden Sie Ihre finale Designdatei zum Plotten.
Überprüfen Sie alle Einstellungen noch einmal: Mediengröße, Stiftkonfiguration und Ausrichtung des Ursprungs.
Starten Sie den Auftrag und beobachten Sie die erste Minute, um eine reibungslose Papierzufuhr und die korrekte Stiftausrichtung sicherzustellen.
9. Wartung nach dem Betrieb
Verschließen Sie den Stift oder bewahren Sie ihn ordnungsgemäß auf, damit die Tinte nicht eintrocknet.
Reinigen Sie die Zeichenfläche, um Staub und Schmutz zu entfernen.
Schalten Sie den Plotter aus, wenn er längere Zeit nicht verwendet wird.
10. Software und Firmware auf dem neuesten Stand halten
Aktualisieren Sie Ihre UUNA TEK-Software und Firmware regelmäßig, sobald Sie benachrichtigt werden. Das Kundendienstteam der Marke veröffentlicht proaktiv Updates, um Kompatibilität und Leistung zu verbessern.
Leistungsmerkmale – So sehen gute Ergebnisse aus
Hohe Geschwindigkeit: XY-Verfahrgeschwindigkeit von bis zu 15 Zoll/s (38 cm/s).
Native Auflösung: 2032 Schritte/Zoll (80 Schritte/mm) für ultra-präzise Bewegungen.
Reproduzierbarkeit: Bei niedrigen Geschwindigkeiten typischerweise besser als 0,005 Zoll (0,1 mm).
Profi-Tipp: Bei detaillierten oder filigranen Kunstwerken sollten Sie die Zeichengeschwindigkeit reduzieren, um eine optimale Reproduzierbarkeit und sauberere Linien zu erzielen.
Kurzanleitung zur Fehlerbehebung
Gerät nicht erkannt: Schließen Sie die Kabel erneut an, starten Sie sowohl den Plotter als auch den Computer neu und bestätigen Sie in Ihrer Software den richtigen Treiber und Anschluss. (Impact 2016 lässt sich in der Regel problemlos verbinden.)
Linien erscheinen falsch skaliert: Überprüfen Sie, ob Einheiten und Skalierung zwischen Ihrem CAD/CAM-Export und den Plottereinstellungen übereinstimmen.
Wackelige oder ungleichmäßige Linien: Setzen Sie den Stift erneut ein, überprüfen Sie den Zustand der Spitze und reduzieren Sie die Geschwindigkeit für detailreiche Arbeiten.
Fazit
Die Einrichtung Ihres UUNA TEK 3.0 Stiftplotters ist mit der richtigen Vorbereitung und Kalibrierung ganz einfach. Ob Sie technische Zeichnungen, generative Kunst oder Kalligrafie erstellen – dieser hochpräzise Plotter gewährleistet jedes Mal gleichmäßige, konsistente Ergebnisse in professioneller Qualität.
Bleiben Sie mit den neuesten Softwareversionen und Wartungstipps von UUNA TEK auf dem Laufenden, damit Ihre Maschine stets optimale Leistung erbringt.
