Der iDraw HSE-Stiftplotter ist ein leistungsstarkes Werkzeug zum präzisen Erstellen komplexer Designs. Eine seiner herausragenden Funktionen ist das Entfernen verdeckter Linien. Damit lassen sich komplexe, geschichtete Zeichnungen vereinfachen, indem unnötige Pfade ignoriert werden, die von gefüllten Formen verdeckt sind. Diese Funktion sorgt für saubere und visuell präzise Zeichnungen, insbesondere bei der Arbeit mit überlappenden Objekten. In dieser Anleitung führen wir Sie Schritt für Schritt durch die Verwendung der Funktion zum Entfernen verdeckter Linien mit dem iDraw HSE, sodass Sie leichter ausgearbeitete, professionelle Designs erstellen können. Hier ist eine Schritt-für-Schritt-Anleitung auf Grundlage des Artikels zur Verwendung der Funktion zum Entfernen verdeckter Linien im iDraw HSE.
Schritt 1: Entfernen verdeckter Linien verstehen
Durch das Entfernen verdeckter Linien kann iDraw bestimmte Pfade in einer Zeichnung ignorieren, wenn sie von gefüllten Formen überlappt oder verdeckt werden. Dadurch entstehen sauberere Zeichnungen. Diese Funktion ist besonders hilfreich beim Erstellen komplexer, geschichteter Designs mit überlappenden Objekten.
Sehen wir uns hier ein Beispiel an:
In meinem Inkscape-Design befinden sich links viele überlappende Halbkreise. Jeder Halbkreis ist mit einer anderen Farbe gefüllt und verfügt über eine Kontur. Wenn Sie das Design normal zeichnen, entsteht rechts folgendes Ergebnis: Alle Konturen werden gezeichnet und die Linien der einzelnen Halbkreise sind versetzt, was nicht dem tatsächlichen Ergebnis auf der linken Seite entspricht. Außerdem entsteht im visuellen Ergebnis kein echter Eindruck von Überlappung.

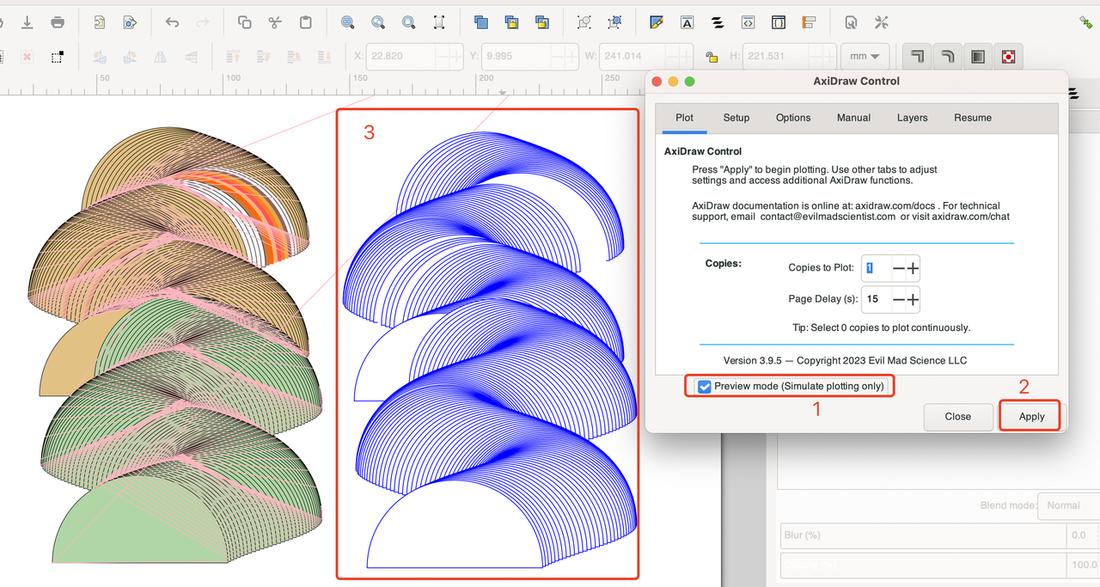

Wenn wir nun die Funktion zum Entfernen verdeckter Linien aktivieren und die Vorschaufunktion verwenden, erhalten wir den gewünschten Effekt:
Schritt 2: Auf AxiDraw 3.9 aktualisieren
Wenn iDraw HSE diese Funktion nutzen soll, müssen Sie derzeit das AxiDraw-Plug-in verwenden (Sie können es hier herunterladen):https://wiki.evilmadscientist.com/Axidraw_Software_Installation). Stellen Sie außerdem sicher, dass Ihre Inkscape-AxiDraw-Erweiterung auf Version 3.9 (oder höher) aktualisiert ist, da diese Version die Funktion zum Entfernen verdeckter Linien eingeführt hat.
Schritt 3: Vorbereiten Ihres Designs
Bereiten Sie Ihre Zeichnung in einer Vektorbearbeitungssoftware wie Inkscape vor. Verwenden Sie Füllungen, um Bereiche zu markieren, in denen keine Pfade angezeigt werden sollen. Diese Technik ist bei komplexen Designs hilfreich, bei denen bestimmte Teile verborgen bleiben sollen.
Schritt 4: Entfernung verdeckter Linien konfigurieren
Aktivieren Sie in der AxiDraw-Software die Funktion zur Entfernung verdeckter Linien. Diese Funktion ist standardmäßig deaktiviert und muss manuell aktiviert werden, damit verdeckte Linien entfernt werden.
1.Entfernung verdeckter Linien aktivieren: Öffnen Sie in der AxiDraw-Steuerung die Einstellungen unter „Optionen - Erweitert“ und aktivieren Sie die Entfernung verdeckter Linien.
2.Bedingungen: Es werden nur Pfade mit Kontureigenschaften geplottet, die nicht von gefüllten Objekten verdeckt werden. Objekte ohne Konturen oder hinter gefüllten Bereichen werden ignoriert. Obwohl der Halbkreis hier beispielsweise farbig gefüllt ist, wird er letztendlich nicht gezeichnet, da er keine Kontur besitzt (Tipp: Der durch die Vorschau erzeugte blaue Pfad kann durch Anklicken ausgewählt sowie verschoben und gelöscht werden):
Schritt 5: Vorschau und Feineinstellungen
Verwenden Sie den „Vorschaumodus“, um die Ausgabe zu simulieren und sicherzustellen, dass die Entfernung verdeckter Linien wie erwartet funktioniert. Passen Sie bei Bedarf die Füllungen und Konturen Ihres Designs an, um das gewünschte Ergebnis zu erzielen.
Schritt 6: Ihr Design plotten
Sobald Sie mit der Vorschau zufrieden sind, starten Sie den Plotvorgang. Das Ergebnis sieht folgendermaßen aus:
Zusammenfassung
Wenn Sie die in diesem Leitfaden beschriebenen Schritte befolgen, können Sie die Funktion zur Entfernung verdeckter Linien im iDraw HSE-Stiftplotter optimal nutzen und so sauberere und präzisere Plots erstellen. Vom Verständnis des Konzepts und der Aktualisierung der erforderlichen Software über die Konfiguration der Einstellungen in AxiDraw bis hin zur Vorschau Ihres Designs bietet diese Funktion eine hervorragende Möglichkeit, die Qualität komplexer Designs zu verbessern. Mit nur wenigen einfachen Schritten können Sie redundante Linien entfernen und sich auf das Wesentliche konzentrieren - beeindruckende Kunstwerke ganz einfach zu erstellen.
