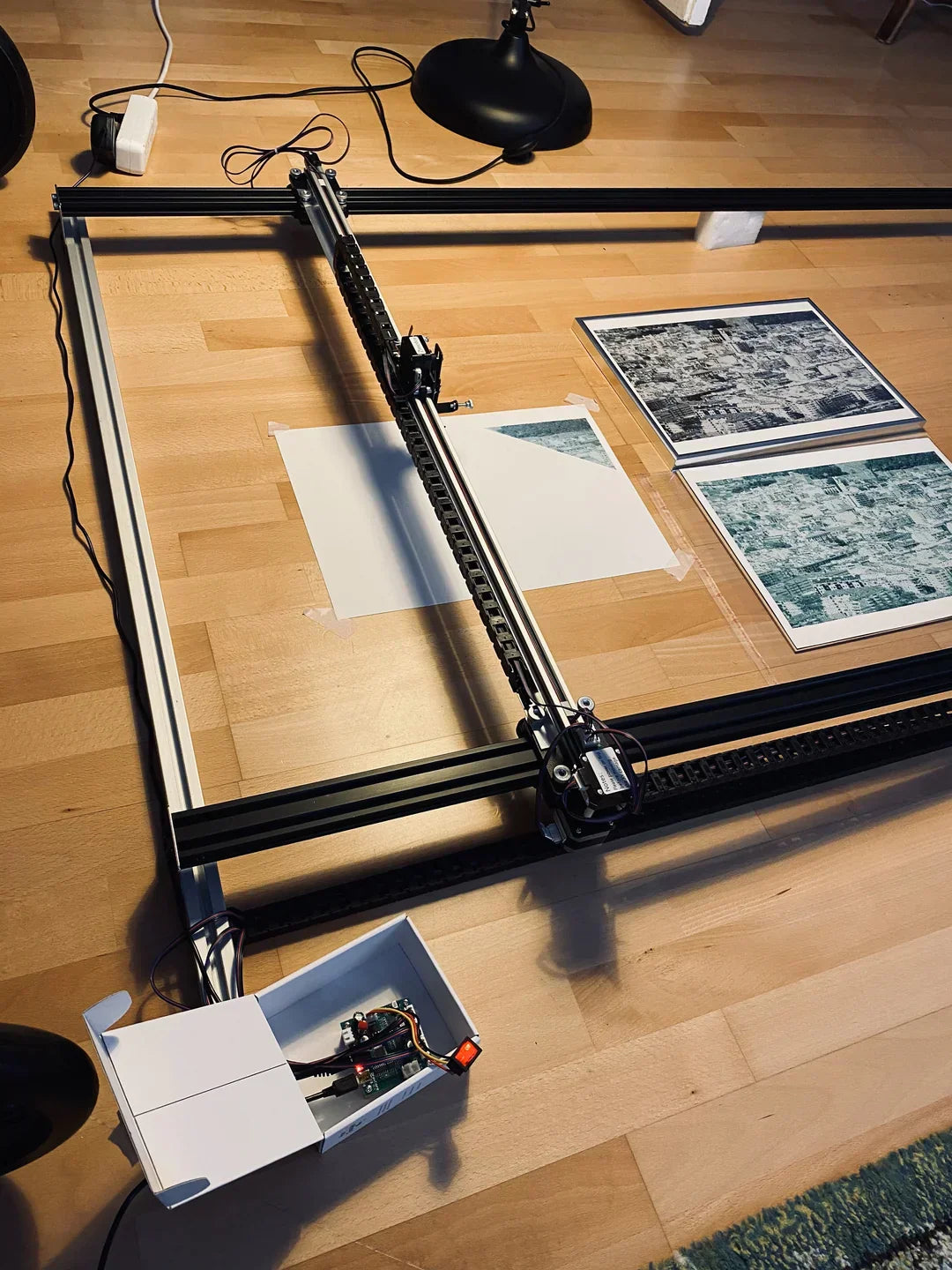

Erfahren Sie, wie Sie Ihre iDraw H-Version (A3/A2/A1/A0) auf eine größere Version (z. B. 1,0 m x 1,8 m) erweitern können, um noch mehr kreative Möglichkeiten zu nutzen. Bitte beachten Sie, dass durch eine solche Änderung der Maschine die Herstellergarantie erlischt.
Materialkosten: ca. 150 €
Benötigte Materialien:
Die folgenden Materialien werden benötigt, um die iDraw H-Version auf eine Größe von 1,5 x 1 m zu erweitern. Wenn Sie sie weiter vergrößern möchten, passen Sie die Längen entsprechend an. Eine zu starke Erweiterung kann jedoch zu Problemen durch eine Durchbiegung der Schienen führen.
| Material | Menge | Länge | Beispiellinks |
|---|---|---|---|
| Aluminiumprofil V-Slot 2040 (Gewindebohrungen 5 mm), Y-Achse | 2x | 1.5 m | N/A |
| Aluminiumprofil V-Slot 2020, X-Achse | 1x | 1 m | N/A |
| Aluminiumprofil 2020 oder ähnlich, Rahmen zwischen den beiden Y-Achsen | 2x | 1.2 m | N/A |
| G2-Zahnriemen, Breite 6 mm, Teilung 2 mm | 2x | 5 m | Amazon-Link |
| Aluminium-L-Profil (für die Energiekette an der X-Achse) | 1x | 1 m | Amazon-Link |
| Energiekette 10x20 (Y-Achse) | 2x | 1 m | Amazon-Link |
| Energiekette 10x15 (X-Achse) | 1x | 1 m | Amazon-Link |
| Nema-17-Verlängerungskabel xh2.54, 4-polig | 3x | 2 m | Amazon-Link |
| Nema-17-Verlängerungskabel xh2.54, 4-polig (für die Z-Achse) | 1x | 3 m | N/A |
| Doppelseitiges Klebeband | nur ein paar Stück | N/A | N/A |
Benötigte Werkzeuge:
- Metallsäge (falls die Profile zugeschnitten werden müssen)
- M5-Bohrer
- Mit dem iDraw mitgelieferte Werkzeuge (Inbusschlüssel usw.)
Schritt-für-Schritt-Anleitung
1. Die iDraw H X-Achse demontieren
- Trennen Sie alle Kabel.
- Schrauben Sie die X-Achse auseinander.
- Nehmen Sie die X-Achse ab.
- Lösen Sie die Riemenführung auf der dem Motor gegenüberliegenden Seite.
- Lösen Sie die Schlittenplatten und schieben Sie sie vom Profil ab.
- Schieben Sie den Z-Achsen-Schlitten ab.
- Schrauben Sie den Y-Motor-Splitter ab.
2. Die neue X-Achse montieren
- Nehmen Sie das neue 2020-Profil und schrauben Sie den Y-Motor-Splitter daran.
- Nehmen Sie die 2-m-Kabel und stecken Sie sie in OUT2.
- Befestigen Sie das Kabel mit Kabelhaltern am Profil und verwenden Sie darunter doppelseitiges Klebeband, damit es flach anliegt.
- Schieben Sie den Schlitten der X-Achse auf.
- Bringen Sie die Schlittenplatten an.
- Setzen Sie die Riemenführung ein und stellen Sie sicher, dass der Riemen gespannt ist.
- Installieren Sie den Zahnriemen und befestigen Sie ihn mit Kabelbindern am X-Schlitten.
3. Die H-Y-Achse demontieren
- Schrauben Sie die Befestigungen des Zahnriemens wie in diesem Video ab: https://youtube.com/shorts/U0pMd692T6c?si=SjdmkrlpmjGwgB2y
- Schrauben Sie die Platten an den Enden der Profile ab.
- Nehmen Sie die Y-Motoren ab.
4. Die größere Y-Achse montieren
- Nehmen Sie das 2040-Profil und schieben Sie einen der Motoren darauf.
- Nehmen Sie den Zahnriemen und befestigen Sie ihn auf einer Seite.
- Führen Sie ihn durch den Motor und befestigen Sie ihn auf der anderen Seite.
- Stellen Sie sicher, dass sich der Schlitten reibungslos bewegt und nicht leer läuft, wie in diesem Video:
- Schrauben Sie die Platten an den Enden der Achsen fest (M5-Gewindebohrer verwenden oder direkt in das Aluminium bohren).
5. Das verlängerte iDraw montieren
- Legen Sie die Y-Achsen parallel aus und verbinden Sie die Enden locker mit den verbleibenden Profilen (passen Sie sie bei Bedarf an die X-Achse an).
- Setzen Sie die vorbereitete X-Achse vorsichtig auf die Schlitten (verschieben Sie die Y-Achse, bis sie passt).
- Schrauben Sie die X-Achse sicher fest.
- Für das Ausrichten bewegen Sie die X-Achse auf eine Seite und befestigen Sie dann die Y-Achsen auf dieser Seite. Wiederholen Sie den Vorgang auf der anderen Seite.
6. Verkabelung des verlängerten iDraw
- Führen Sie das Kabel der Z-Achse durch die kürzere Energiekette.
- Führen Sie die Motorkabel der X-, Y- und Z-Achse durch die längere Energiekette.
- Schließen Sie alle Kabel wieder ordnungsgemäß an.
- Nehmen Sie das L-Profil und installieren Sie es quer zur X-Achse.
- Installieren Sie die Energiekette und befestigen Sie sie am Schlitten (verwenden Sie zur Befestigung Schrauben und Draht).
Sehen Sie sich weitere Bilder an:
Wichtige Hinweise:
- Durch Änderungen an der Maschine erlischt die Herstellergarantie.
- Stellen Sie nach Änderungen eine ordnungsgemäße Kalibrierung sicher.
- Verwenden Sie bei der Montage immer die richtigen Werkzeuge und befolgen Sie die Sicherheitsvorschriften.
