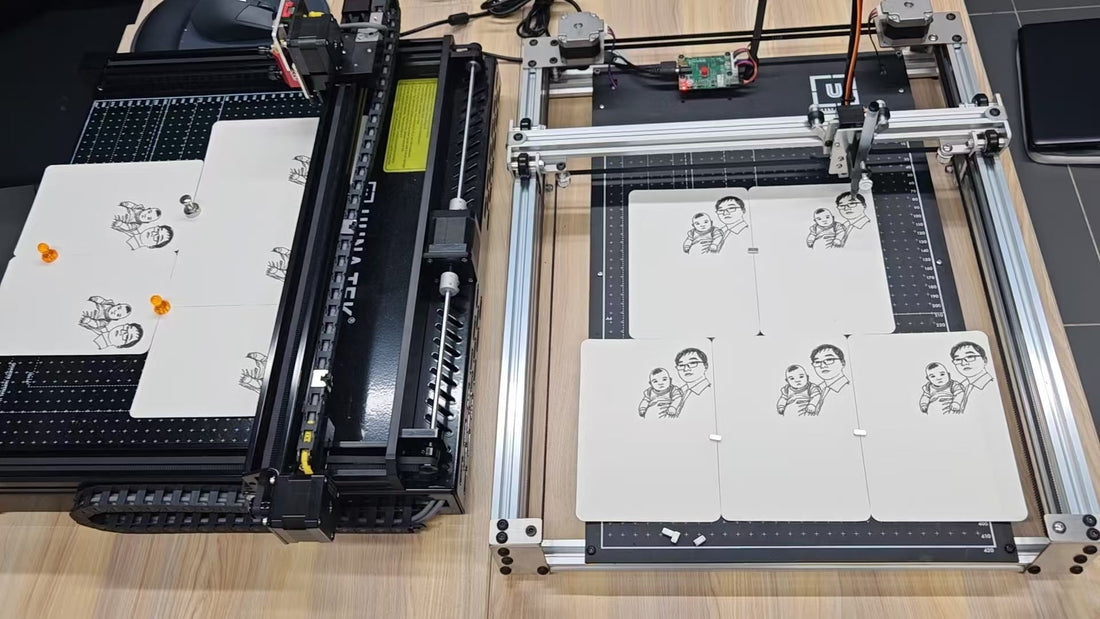

[Guide] Wie man häufige Auto-Home-Probleme mit iDraw Pen Plottern behebt

Die Auto-Home-Funktion ist entscheidend, um Ihren iDraw Pen Plotter zu initialisieren und der Maschine zu ermöglichen, ihren Ursprung vor Beginn eines Auftrags zu finden. Einige Benutzer können jedoch auf Probleme stoßen, bei denen der Plotter entweder nicht korrekt home fährt oder beim Starten von Auto Home überhaupt nicht reagiert. Diese Anleitung soll Sie durch die häufigsten Ursachen und deren Lösungen führen, damit Ihre Maschine wieder reibungslos läuft.

🔧 Häufige Auto-Home-Probleme & Lösungen

1. Überprüfen Sie die Kabelverbindungen der Endschalter

Die Endschalter sind wichtige Sensoren, die der Maschine mitteilen, wo sich die Home-Position befindet. Wenn sie nicht richtig angeschlossen sind, schlägt die Auto-Home-Funktion fehl.

Lösung:

• Überprüfen Sie die Verkabelung Ihrer Kontakt-/Endschalter.
• Stellen Sie sicher, dass jeder Schalter fest angeschlossen ist.
• Achten Sie besonders auf das Kabel mit der Bezeichnung „X“ – dieses Kabel muss mit dem Endschalter der X-Achse verbunden sein.

Wenn dies falsch angeschlossen ist, versucht Ihr Plotter möglicherweise, in die falsche Richtung zu home fahren oder reagiert gar nicht.

Tipp: Ziehen Sie vorsichtig an den Kabeln, um sicherzustellen, dass sie nicht locker sind. Wenn sich das Kabel leicht löst, stecken Sie es wieder ein oder ersetzen Sie den Stecker.

2. Manuelle Überprüfung auf Blockierung der Endschalter

Manchmal sind die Schalter trotz korrekter Verkabelung bereits ausgelöst, weil eine mechanische Blockade oder eine falsche Positionierung des Schlittens vorliegt.

Lösung:

• Schalten Sie die Maschine aus und bewegen Sie den Schlitten vorsichtig von Hand entlang der X- und Y-Achsen.
• Beobachten Sie die Endschalter – sie sollten nur gedrückt werden, wenn der Schlitten seine maximale Fahrposition (also die Home-Position) erreicht.
• Wenn ein Schalter in der gedrückten Position festhängt oder ständig ausgelöst wird, denkt die Maschine, sie sei bereits „zu Hause“ und bewegt sich nicht.

Tipp: Sie sollten ein kleines „Klicken“ hören oder fühlen, wenn ein Schalter aktiviert wird. Wenn der Schalter nicht klickt oder nicht reagiert, könnte er defekt sein.

3. Organisieren Sie Ihre Kabel sorgfältig

Ein sehr häufiges, aber oft übersehenes Problem sind Kabelblockaden. Wenn Kabel verheddern oder im Rahmen hängen bleiben, können sie die Bewegung des Schlittens blockieren und verhindern, dass er die Endschalter erreicht.

Lösung:

• Schalten Sie den Plotter aus und überprüfen Sie die Verlegung aller Drähte und Kabel, besonders derjenigen in der Nähe des beweglichen Portals.
• Verwenden Sie Kabelbinder oder Kabelhalter, um die Kabel ordentlich und aus dem Weg zu organisieren.
• Stellen Sie sicher, dass nichts den Bereich der Schalter auf beiden Seiten der Achsen blockiert.

Tipp: Bewegen Sie den Schlitten nach der Kabelorganisation langsam von Hand, um sicherzustellen, dass der Weg frei ist und die Endschalter problemlos erreicht und betätigt werden können.

✅ Zusätzliche Tipps zur Fehlerbehebung

Firmware-Check: Wenn alle Hardware korrekt ist, das Problem aber weiterhin besteht, stellen Sie sicher, dass Ihre Firmware auf dem neuesten Stand und richtig für Auto Home konfiguriert ist. Laden Sie hier die neueste Firmware herunter>>>

Software-Einstellungen: Überprüfen Sie den richtigen COM-Port und die Maschineneinstellungen in der Steuerungssoftware (z. B. Inkscape mit iDraw oder UUNA TEK Software). Hier erfahren Sie, wie Sie die Inkscape-Erweiterung installieren>>>

Rauschfilterung: Elektrische Störungen können manchmal die Signalgenauigkeit beeinträchtigen. Geschirmte Kabel können in industriellen Umgebungen helfen.

📝 Fazit

Auto Home ist eine grundlegende Funktion, die präzises und konsistentes Zeichnen oder Schreiben sicherstellt, aber durch kleine mechanische oder Verkabelungsprobleme gestört werden kann. Durch systematisches Überprüfen:

Ob die Kabel korrekt angeschlossen sind, insbesondere das mit „X“ gekennzeichnete;

Ob die Endschalter funktionieren und nicht fälschlicherweise ausgelöst werden;

Und ob keine Kabel die Bewegung der Maschine physisch blockieren;

können Sie die meisten häufigen Auto-Home-Probleme problemlos beheben.

Wenn Sie alles oben Genannte ausprobiert haben und Ihre Maschine immer noch nicht wie erwartet funktioniert, wenden Sie sich gerne an den 24/7-Support von UUNA TEK per E-Mail oder Live-Chat. Wir sind immer für Sie da, damit Sie mit Vertrauen Ihre besten Arbeiten erstellen können!
