1. Einleitung
Der UUNA TEK 3.0 Zeichenplotter ist ein hochwertiges Präzisionsgerät, das für
detaillierte und präzise Plottergebnisse. Regelmäßige Wartung gewährleistet eine optimale Leistung
und verlängert die Lebensdauer Ihres Geräts. Diese Anleitung enthält schrittweise
Anweisungen zur Wartung Ihres Plotters.
2. Sicherheitsvorkehrungen
Befolgen Sie vor Wartungsarbeiten diese Sicherheitshinweise:
Strom abschalten: Schalten Sie den Plotter vor Wartungsarbeiten immer aus und ziehen Sie den Netzstecker.
Schutzausrüstung: Tragen Sie beim Umgang mit Komponenten Handschuhe und eine Schutzbrille.
Geeignete Werkzeuge: Verwenden Sie ausschließlich empfohlene Werkzeuge, um Schäden zu vermeiden.
Schutz vor elektrostatischer Entladung: Erden Sie sich, um Schäden an elektronischen Komponenten durch elektrostatische Entladung zu verhindern.
3. Tägliche Wartung
Führen Sie diese Aufgaben am Ende der täglichen Nutzung durch:
3.1 Plotteroberfläche reinigen
Staub entfernen: Verwenden Sie ein weiches, fusselfreies Tuch, um die Außenflächen des Plotters und die
Zeichenfläche.
Stifthalter prüfen: Stellen Sie sicher, dass der Stifthalter frei von Tintenrückständen und Schmutz ist.
3.2 Zeichenstifte prüfen
Tintenfüllstände prüfen: Vergewissern Sie sich, dass die Tintenfüllstände in den Zeichenstiften ausreichend sind. Ersetzen oder füllen Sie sie bei Bedarf nach.
Zustand der Stiftspitzen: Untersuchen Sie die Stiftspitzen auf Verschleiß oder Beschädigungen. Ersetzen Sie abgenutzte Spitzen.
4. Wöchentliche Wartung
Führen Sie diese Aufgaben wöchentlich durch, um den Plotter in optimalem Zustand zu halten:

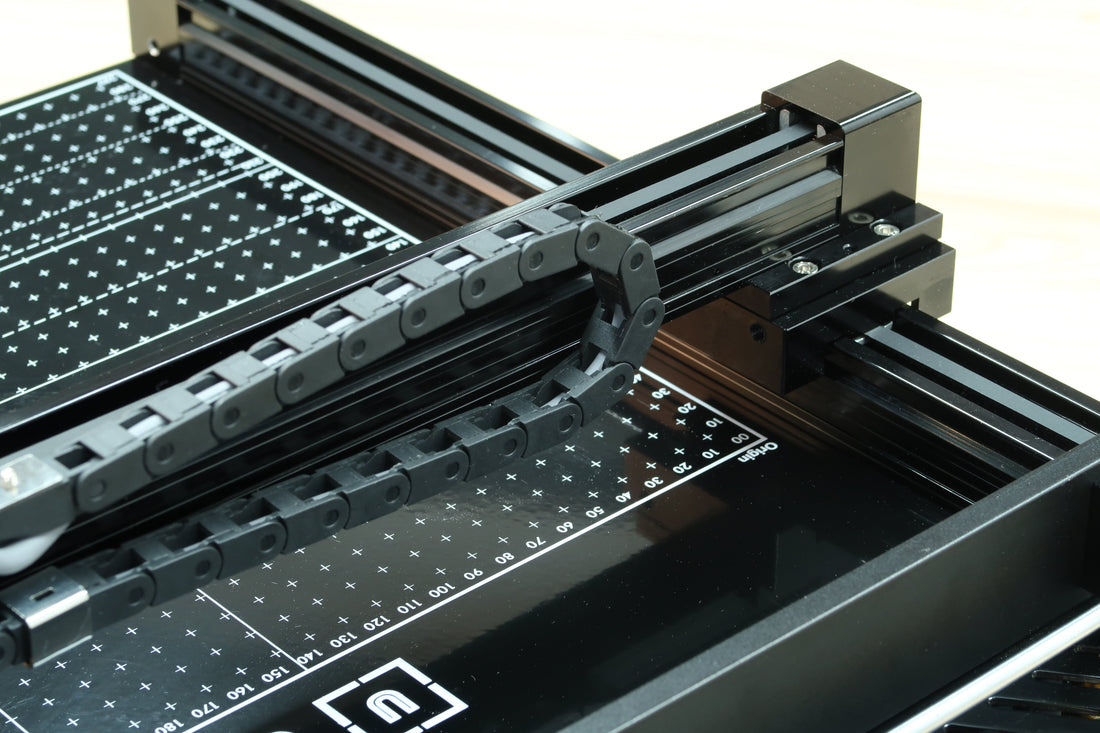

4.1 Schlitten und Schienen reinigen
Schienen reinigen: Verwenden Sie ein Mikrofasertuch, um die Schienen des Schlittens zu reinigen. Vermeiden Sie
Lösungsmittel, die die Beschichtung beschädigen könnten.
Schienen schmieren: Tragen Sie ein leichtes, empfohlenes Schmiermittel auf die Schienen auf, um eine
gleichmäßige Bewegung des Schlittens.
4.2 Antriebsriemen prüfen und reinigen
Sichtprüfung: Überprüfen Sie den Antriebsriemen auf Anzeichen von Verschleiß, Rissen oder Ausfransungen.
Riemen reinigen: Reinigen Sie den Riemen bei Bedarf mit einem feuchten Tuch, um Staub oder Schmutz zu entfernen. Stellen Sie sicher, dass der Riemen trocken ist, bevor Sie den Plotter wieder in Betrieb nehmen. Hier finden Sie Informationen zur Fehlerbehebung beim Riemen>>>
5. Monatliche Wartung
Die monatlichen Aufgaben konzentrieren sich auf eine gründlichere Reinigung und Inspektion der mechanischen und
elektronischen Komponenten:
5.1 Firmware prüfen
Firmware aktualisieren: Stellen Sie sicher, dass die Firmware des Plotters aktuell ist. Befolgen Sie bei Bedarf
die Anweisungen des Herstellers zur Aktualisierung, falls erforderlich.
5.2 Zeichenkopf gründlich reinigen
Rückstände entfernen: Reinigen Sie den Zeichenkopf vorsichtig mit einem fusselfreien Tuch.
Achten Sie besonders auf bewegliche Teile.
Kalibrierung: Führen Sie eine Kalibrierungsprüfung durch, um sicherzustellen, dass der Zeichenkopf richtig
ausgerichtet ist.
5.3 Schrauben prüfen und festziehen
Schrauben prüfen: Überprüfen Sie alle Schrauben am Plotter, insbesondere die am Schlitten
und Rahmen. Ziehen Sie alle lockeren Schrauben fest, um die strukturelle Stabilität zu gewährleisten.
6. Fehlerbehebung bei häufigen Problemen
6.1 Uneinheitliche Linienqualität
Ursache: Dies kann an einer abgenutzten Stiftspitze oder Rückständen auf der Zeichenfläche liegen. Lösung: Ersetzen Sie die Stiftspitze und reinigen Sie die Zeichenfläche.
6.2 Schlitten klemmt
Ursache: Hindernis im Laufweg des Schlittens oder fehlende Schmierung.
Lösung: Prüfen Sie, ob Hindernisse vorhanden sind, und reinigen Sie den Laufweg des Schlittens. Tragen Sie Schmiermittel auf
die Schienen.
6.3 Plotter reagiert nicht
Ursache: Möglicherweise liegt ein Firmware- oder Stromversorgungsproblem vor.
Lösung: Überprüfen Sie die Stromversorgung und stellen Sie sicher, dass die Firmware aktuell ist. Starten Sie
den Plotter.
7. Bewährte Vorgehensweisen
Regelmäßige Wartung: Halten Sie den in dieser Anleitung beschriebenen Wartungsplan ein.
Ordnungsgemäße Lagerung: Decken Sie den Plotter bei Nichtgebrauch ab, um ihn vor Staub zu schützen.
Umgebung: Betreiben Sie den Plotter in einer sauberen, trockenen Umgebung, um
Verunreinigung.
8. Technischer Support
Wenn Probleme auftreten, die über die routinemäßige Wartung hinausgehen, oder Sie Ersatzteile benötigen, wenden Sie sich unter support@uunatek.com an den Kundendienst von UUNA TEK oder besuchen Sie unsere
Website für zusätzliche Ressourcen.
